Bedienungsanleitung
QJ 600-E
5.3

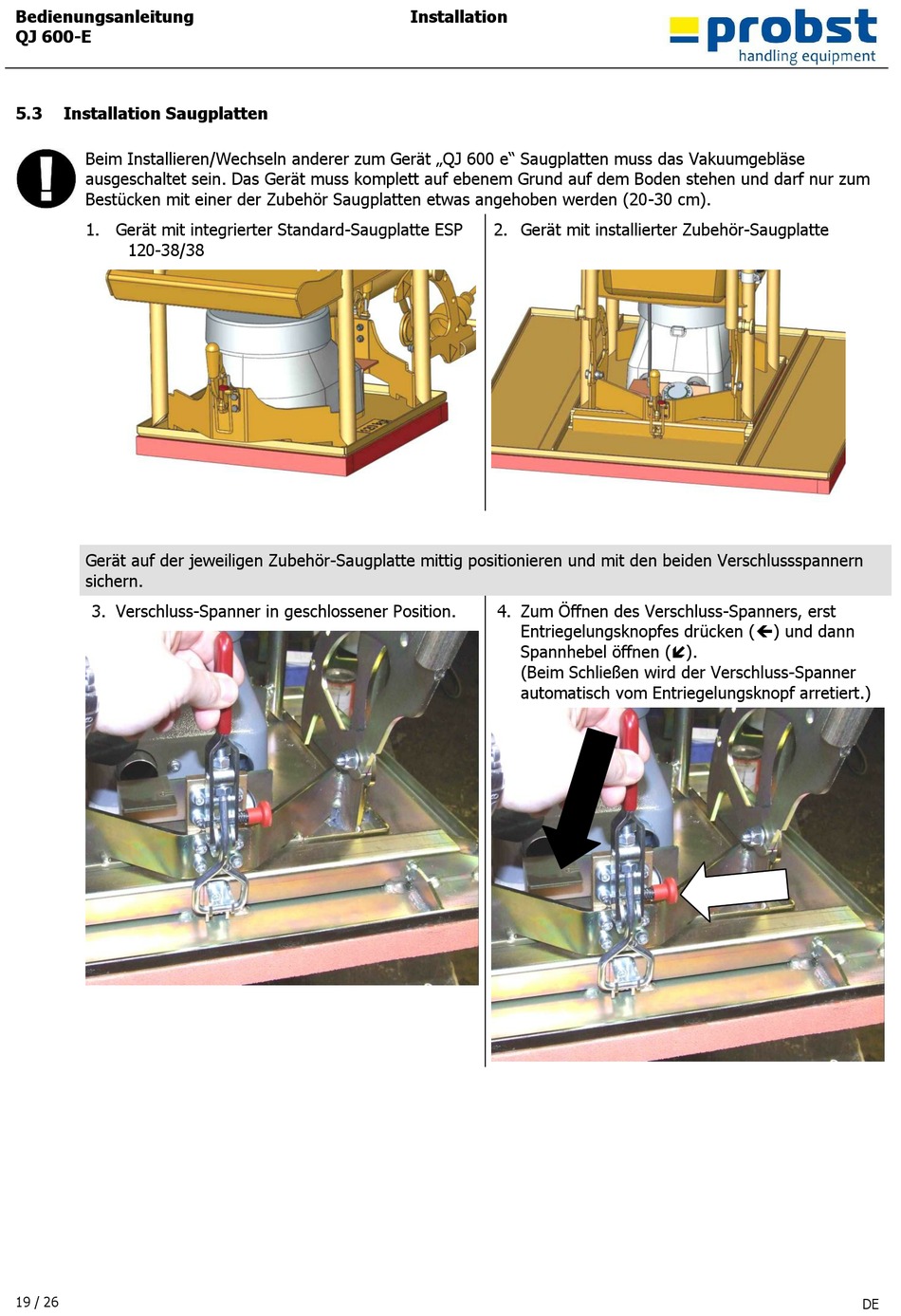

Installation Saugplatten

Beim Installieren/Wechseln anderer zum Gerät „QJ 600 e" Saugplatten muss das Vakuumgebläse
ausgeschaltet sein. Das Gerät muss komplett auf ebenem Grund auf dem Boden stehen und darf nur zum
Bestücken mit einer der Zubehör Saugplatten etwas angehoben werden (20-30 cm).
1. Gerät mit integrierter Standard-Saugplatte ESP
120-38/38
Gerät auf der jeweiligen Zubehör-Saugplatte mittig positionieren und mit den beiden Verschlussspannern
sichern.
3. Verschluss-Spanner in geschlossener Position.
Pos : 25 /06 Bedi enung/06 Bedi enung u. Ei nstellungen/KÜ_Bedienung @ 0\mod376_1.doc @ 5704 @ 1
19 / 26
Installation
2. Gerät mit installierter Zubehör-Saugplatte
4. Zum Öffnen des Verschluss-Spanners, erst
Entriegelungsknopfes drücken () und dann
Spannhebel öffnen ().
(Beim Schließen wird der Verschluss-Spanner
automatisch vom Entriegelungsknopf arretiert.)
DE
