Summary of Contents for Polytron TSM 32 HD

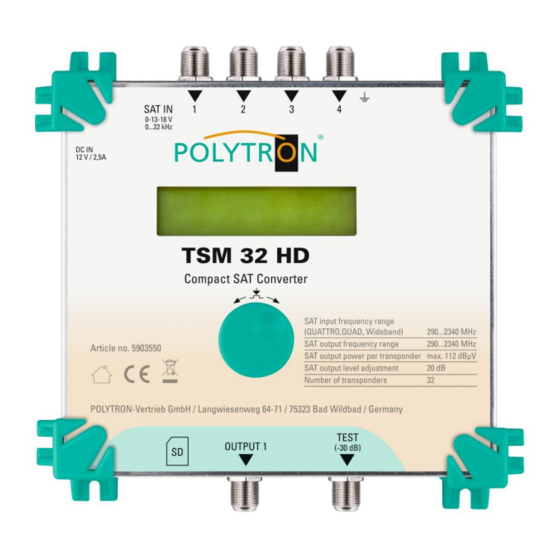

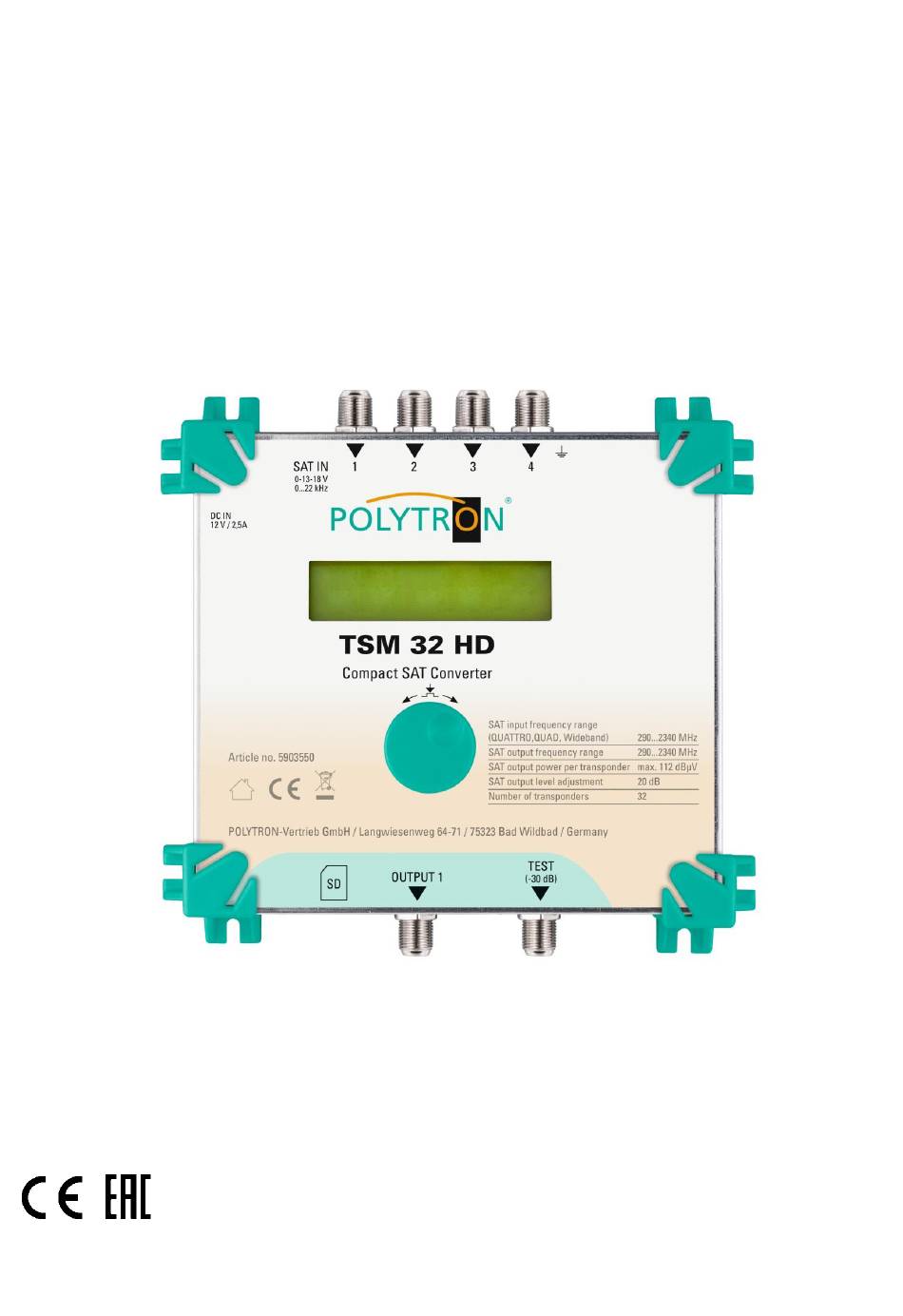

- Page 1 TSM 32 HD SAT ZF Konverter SAT IF Converter Bedienungsanleitung Operating manual 0902401 V1...
-
Page 2: Table Of Contents
Inhaltsverzeichnis 1. Montage- und Sicherheitshinweise 2. Beschreibung 3. Lieferumfang 4. Funktionselemente 5. Montage 6. Programmierung mittels Drehknopf Das Menü „OVERVIEW“ Automatischer Scan Eingang 1 „COPY INPUT 1“ ________________________________ Manuelle Programmierung „INPUT SAT 1 - 4“ __________________________________ Programmierung der Ausgangssignale „OUTPUT“ ______________________________ Erweiterte Einstellungen „ADVANCED“... -
Page 3: Montage- Und Sicherheitshinweise
Informationen zur Installation, Umgebungsbedingungen sowie Wartung und Service am Gerät! Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf. Alle Bedienungsanleitungen finden sie auf unserer Website unter: https://polytron.de/index.php/de/service/bedienungsanleitungen Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur an den zulässigen Betriebsorten, unter den zulässigen Umgebungs-bedingungen sowie zu den in der Bedienungsanleitung beschriebenen Zweck. - Page 4 Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der Polytron-Vertrieb GmbH. Diese finden Sie auf unserer Website unter: https://polytron.de/index.php/de/unternehmen/agbs Hiermit erklärt Polytron-Vertrieb GmbH, dass das Produkt TSM 32 HD der Richtlinie 2014/53/EU entspricht. Die vollständige EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: https://polytron.de/index.php/de/service/deklarationen.
-
Page 5: Beschreibung
Ausgangssignal nicht mehr enthalten. An den SAT-Eingängen können Quattro-, Quad- oder Wideband-LNBs angeschlossen werden. Der TSM 32 HD setzt 32/64 beliebige DVB-S oder DVB-S2 Transponder (QPSK/ 8PSK) in 32/64 beliebige Ausgangsfrequenzen im um. Der Ausgangsfrequenzbereich ist von 290 bis 2340 MHz individuell einstellbar. -
Page 6: Montage
5. Montage Lesen sie zuerst die Montage- und Sicherheitshinweise in Abschnitt 1. Die Installation des Empfangssystems gemäß der Norm IEC 60728-11 gewährleistet die Sicherheit des Personals und verhindert, dass Geräte durch Blitzschlag oder andere Überspannungsquellen beschädigt werden. Der SAT-Konverter muss an einer nicht brennbaren Wand in waagerechter Position mit den SAT-Eingangs-Anschlüssen von oben zugänglich montiert werden. -
Page 7: Automatischer Scan Eingang 1 „Copy Input 1
6.2 Automatischer Scan Eingang 1 „COPY INPUT 1“ Durch Anwahl des Menüpunktes „COPY INPUT 1“ wird ein automatischer Scan des Einganges 1 ermöglicht. Dabei wird der Eingang 1 gescannt und die verfügbaren Transponder am Ausgang zur Verfügung gestellt. Die Anzahl ist dabei auf maximal 32 Transponder begrenzt. -
Page 8: Manuelle Programmierung „Input Sat 1 - 4
6.3 Manuelle Programmierung „INPUT SAT 1 - 4“ Durch Anwahl des Menüpunktes „INPUT SAT 1 - 4“ erfolgt die manuelle Programmierung der Transponder. Dabei werden die Eingänge 1 bis 4 angewählt und die gewünschten Transponder eingangs- und ausgangsseitig eingestellt. Die Anzahl ist dabei auf maximal 32 Transponder begrenzt. Wird die Nachricht „MAXIMUM TRANSP. REACHED“... -
Page 9: Erweiterte Einstellungen „Advanced
6.5 Erweiterte Einstellungen „ADVANCED“ Durch Anwahl des Menüpunktes „ADVANCED“ können allgemeine Einstellungen am Gerät erfolgen und gerätspezifische Daten ausgelesen werden. Ablauf der Programmierung und Display-Anzeige: Anwahl des Menüs ADVANCED durch kurzes Drücken des Drehknopfes LANGUAGE = Sprachwahl (Englisch, Italienisch, Spanisch oder Französisch) FW VERSION = Anzeige der Firmenware-Version des Gerätes SERIAL NUMBER = Anzeige der Seriennummer des Gerätes... - Page 10 Contents 1. Mounting- and safety instructions 2. Description 3. Delivery content 4. Function elements 5. Mounting 6. Programming via rotary button The menu “OVERVIEW“ Automatically scan input 1 “COPY INPUT 1“ __________________________________ Manually programming “INPUT SAT 1 - 4“ ____________________________________ Programming of the output signals “OUTPUT“...
-
Page 11: Mounting And Safety Instructions
Save the operating instructions for later use. All operating instructions can be found on our website at: https://polytron.de/index.php/en/services/operating-manuals Approved use Use the device only at the permissible operating locations, under the permissible environmental conditions and for the purpose described in the operating instructions. - Page 12 WEEE-Reg.-Nr. DE 51035844 § Guarantee conditions The general terms and conditions of Polytron-Vertrieb GmbH apply. The general terms and conditions can be found on our website at: https://polytron.de/index.php/en/company/general-terms-and-conditions Hereby, Polytron-Vertrieb GmbH declares that the device TSM 32 HD complies with the Directive 2014/53/EU. The CE declaration is available at: https://polytron.de/index.php/en/services/declarations.
-
Page 13: Description
2. Description The SAT Converter TSM 32 HD converts SAT signals from 4 inputs in the frequency range of 290 - 2340 MHz. All required DVB-S/S2 SAT transponders will be converted from their original frequency positions into a freely selectable frequency grid. Unwanted transponders are no longer included in the output signal. Quattro, quad or wideband LNBs can be connected to the SAT inputs. -
Page 14: Mounting
5. Mounting Firstly, please read the mounting and safety instructions in section 1. The installation of the receiving system must be done in accordance with the standard IEC 60728-11. That ensures the safety of personnel and prevents equipment damage by lightning or other sources of overvoltage. The SAT converter must be mounted vertically on a non-flammable wall with the SAT input sockets facing up. -
Page 15: Automatically Scan Input 1 "Copy Input 1
6.2 Automatically scan input 1 “COPY INPUT 1“ By selecting the menu “COPY INPUT 1“ an automatic scan of input 1 is possible. Input 1 is scanned and the available transponders are listed at the output. The number is limited to a maximum of 32 transponders. In the sub menu ”MODE“... -
Page 16: Manually Programming "Input Sat 1 - 4
6.3 Manually programming “INPUT SAT 1 - 4“ Via the menu item “INPUT SAT 1 - 4“ the manual programming of the transponders can be done. In this menu, the inputs 1 to 4 are selected and the desired transponders will be set on the input and output side. The number of transponders is limited to a maximum of 32. -
Page 17: Advanced Settings "Advanced
6.5 Advanced settings “ADVANCED“ By selecting the menu item ”ADVANCED“, general settings can be made on the device and device-specific data can be read out. Programming sequence and display: Selection of the menu ADVANCED via short press of the rotary button LANGUAGE = Language selection (English, Italian, Spanish or French) FW VERSION... -
Page 18: Technische Daten
7. Technische Daten / Technical data TSM 32 HD Artikel-Nr. / Art. No. 5903550 Eingänge / Inputs 4 SAT (QUATTRO / QUAD / WIDEBAND) 290 … 2340 MHz Frequenzbereich / Frequency range 40 … 95 dBµV Eingangspegel / Input level ESD-Schutz / ESD protection alle Eingänge / all inputs... -
Page 19: Vorlage Programmiertabelle
8. Vorlage Programmiertabelle / Template programming table TRANSPONDER SAT INPUT INPUT FRQUENCY OUTPUT FREQUENCY BANDWIDTH - 1 - 2 - 3 - 4 - - 1 - 2 - 3 - 4 - - 1 - 2 - 3 - 4 - - 1 - 2 - 3 - 4 - - 1 - 2 - 3 - 4 - - 1 - 2 - 3 - 4 -... - Page 20 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de Email info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
