Polytron PSG 510-10 TAP User Manual

Beschreibung
Das SAT Multischalter Zubehör wurde speziell für größere
Kaskadieranlagen in Verbindung mit Multischaltern und
Verstärkern entwickelt.
Die Abzweiger verteilen 4 SAT-Ebenen und ein
terrestrisches Signal und verfügen je nach Typ über 10 dB
oder 15 dB Auskoppeldämpfung. Der DC-Durchgang
maximal 2 A dient der LNB-Spannungsversorgung.
Wenn ein Abzweiger am Ende eines Kaskadensystems
verwendet wird, so muss dieser mit DC-geblockten
Endwiderständen abgeschlossen werden!
Die 2-fach und 4-fach Verteiler dienen der Verteilung von 4
SAT-Ebenen und einem terrestrischen Signal auf jeweils 2
oder 4 gleichwertige Ausgänge. Der DC-Durchgang
maximal 1 A dient der LNB-Spannungsversorgung.
Wichtige Hinweise:
Bitte überprüfen Sie die Anlage vor Inbetriebnahme auf
evtl. Kurzschlüsse der Koaxial-Kabel. Der Montage-
untergrund sollte:
 eben, schwer entflammbar und staubfrei
 gegen Feuchtigkeit geschützt
 nicht direkter Sonneneinstrahlung ausgesetzt
 und nicht in unmittelbarer Nähe von Wärmequellen sein.
Die Lüftungsschlitze der Netzteile dürfen nicht verdeckt
sein. Es ist darauf zu achten, dass die Eingangspegel der
SAT-Ebenen möglichst gleich hoch sind. Alle Installationen
und Anbringen von Montageteilen sollten nur durchgeführt
werden, wenn die Anlage vom Stromnetz getrennt ist!
Kurzschlüsse vermeiden.
Die Hinweise zum Betrieb des Gerätes sind zu beachten.
Technische Daten / Specifications
Typ / Type
Eingangsfrequenz / SAT
Input frequency Terr.
Eingänge / Inputs
Ausgänge / Outputs
Durchgangsdämpfung / SAT
Through loss Terr.
Entkopplung Terr./SAT / Isolation Terr./SAT
Entkopplung H/V / Isolation H/V
SAT
Rückflussdämpfung / Return loss
Terr.
DC Durchgang / DC pass OUT - IN
Abmessungen (B x H x T) / Dimensions (W x H x D)
Technische Daten / Specifications
Typ / Type
Eingangsfrequenz / SAT
Input frequency Terr.
Eingänge / Inputs
Ausgänge / Outputs
Abzweig / Taps
Durchgangsdämpfung / SAT
Through loss Terr.
SAT
Abzweigdämpfung/
Tap loss
Terr.
Entkopplung Terr./SAT / Isolation Terr./SAT
Entkopplung H/V / Isolation H/V
SAT
Rückflussdämpfung / Return loss
Terr.
DC Durchgang / DC pass OUT - IN
Abmessungen (B x H x T) / Dimensions (W x H x D)
Copyright © Polytron-Vertrieb GmbH
All rights reserved to the editor. All information is provided
without guarantee and is subject to changes.
Polytron-Vertrieb GmbH
Langwiesenweg 64-71, 75323 Bad Wildbad, Germany
Splitters
2-fach / 2-way 4-fach / 4-way
SAT Multischalter Zubehör
950...2150 MHz
SAT multiswitch accessories
5...862 MHz
4 SAT, 1 TERR
2x 4x
4 SAT, 1 TERR 4 SAT, 1 TERR zur Verteilung von 4 SAT-ZF-Ebenen und
4,5 dB 8,5 dB
terrestrischen Signalen
4,0 dB 8,0 dB
40 dB typ.
35 dB typ.
for distribution of 4 SAT-IF-polarizations
and terrestrial signals
15 dB typ.
1 A max.
183 x 125 x 54 mm 270 x 125 x 54 mm
Taps
10 dB tap loss 15 dB tap loss
950...2150 MHz
5...862 MHz
4 SAT, 1 TERR
4 SAT, 1 TERR
4 SAT, 1 TERR
1,8 dB 1,2 dB
1,5 dB 1,0 dB
8 ... 12 dB 13 ... 17 dB
10 dB 15 dB
40 dB typ.
35 dB typ.
13 dB typ.
15 dB typ.
2 A max.
183 x 125 x 54 mm
0902521

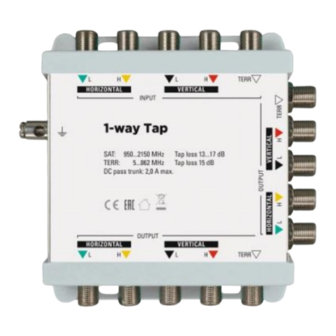

Abzweiger beispielhaft / Tap exemplary
Verteiler für Kaskadiersysteme
Splitters for cascadable systems
Verteiler 2-fach / 2-way Splitter
Verteiler 4-fach / 4-way Splitter
Abzweiger für Kaskadiersysteme
Taps for cascadable systems
Abzweiger 10 dB / Tap 10 dB
Abzweiger 15 dB / Tap 15 dB
Bedienungsanleitung
User manual
V1
