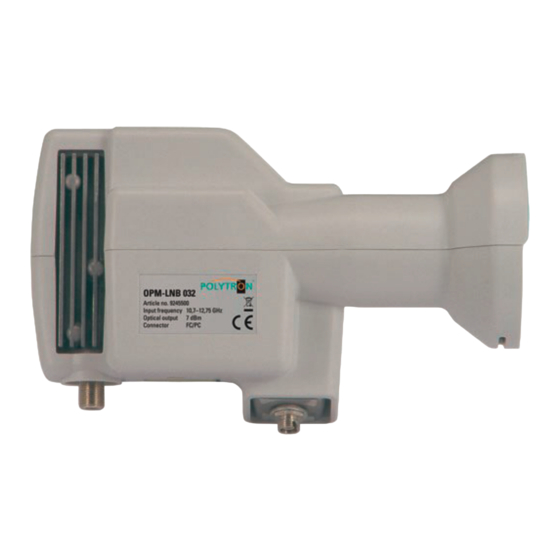

Polytron OPM-LNB 032 Manual

OPM-LNB 032 / OPM-LNB 064
Montageanleitung
Das LNB OPM-LNB setzt das
empfangene Satellitensignal in
optische Signale um.
Installation:
1. Befestigen Sie das LNB in der
Halterung Ihrer Empfangs-
anlage.
2. Schließen Sie das Glasfaser-
kabel an den, dafür vorgese-
henen, Anschluss am LNB an.
3. Umschließen Sie den
Glasfaseranschluss mit der
mitgelieferten Dichtungstülle.
4. Zur Stromversorgung verbinden
Sie das LNB durch ein Koaxial-
kabel mit dem mitgelieferten
Netzteil.
.

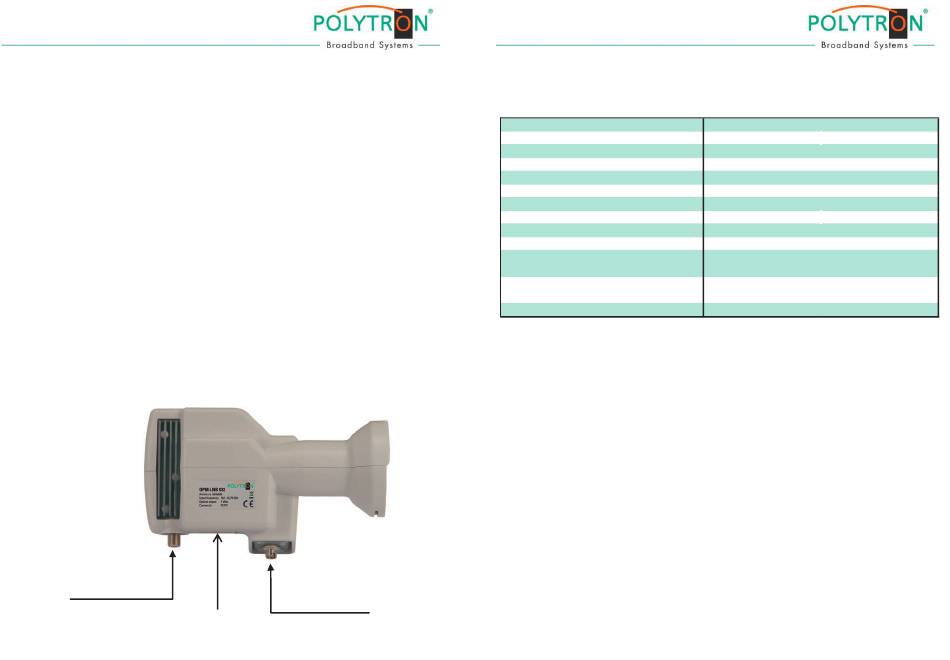

Anschluss
Koaxverbindung
zum Netzteil
Connection to
Erdungsanschluss
power supply via
Ground terminal
coaxcable
Assembly instruction
The LNB OPM-LNB converts the
incoming satellite signal into optical
signals.
Installation:
1. Attach the LNB into the feed
support of the reception device.
2. Connect the fiber-optic cable to
the appropriate connection of
the LNB.
3. Wrap the fibre-optic connection
with the supplied sealing
grommet.
4. For power supply, connect the
LNB with a coax cable with the
provided power supply unit.
Anschluss
Glasfaserkabel
Connection
fibre optic cable
0901769 V2
OPM-LNB 032 / OPM-LNB 064
Technische Daten
Typ / Type
Artikel-Nr. / Article no.
Eingangsfrequenz / Input frequency
Frequenzbereich / Frequency range
Frequenzbereich / Frequency range
Optischer Ausgang / Optical output
Wellenlänge Laser / Wavelength laser
Ausgangsleistung / Output power
Rauschmaß / Noise level
Verstärkung / Gain
Gain variation over temperature /
Verstärkungsänderung über die Temperatur
Arbeitstemperaturbereich /
Operating temperature range
Spannungsversorgung / Power Supply
Polytron-Vertrieb GmbH
Postfach 10 02 33
75313 Bad Wildbad
Zentrale/Bestellannahme
H.Q. Order department + 49 (0) 70 81 / 1702 - 0
Technische Hotline
Technical hotline + 49 (0) 70 81 / 1702 - 0
Telefax + 49 (0) 70 81 / 1702 - 50
Internet http://www.polytron.de
Email info@polytron.de
Technische Änderungen vorbehalten
Subject to change without prior notice
Copyright © Polytron-Vertrieb GmbH
Technical Data
OPM-LNB 032 OPM-LNB 064
9245500 9245502
10,7...12,75 GHz
Vertical: 0,95...3,0 GHz (stacked)
Horizontal: 3,4...5,45 GHz (stacked)
1310 nm 1310 nm (HQ type laser)
+7 dBm typ. +8,5 dBm typ.
0,7 dB typ.
72 dB max.
±2 dB
-30...+60 °C
12 VDC (F-Stecker / F-type connector)
0901769 V2
