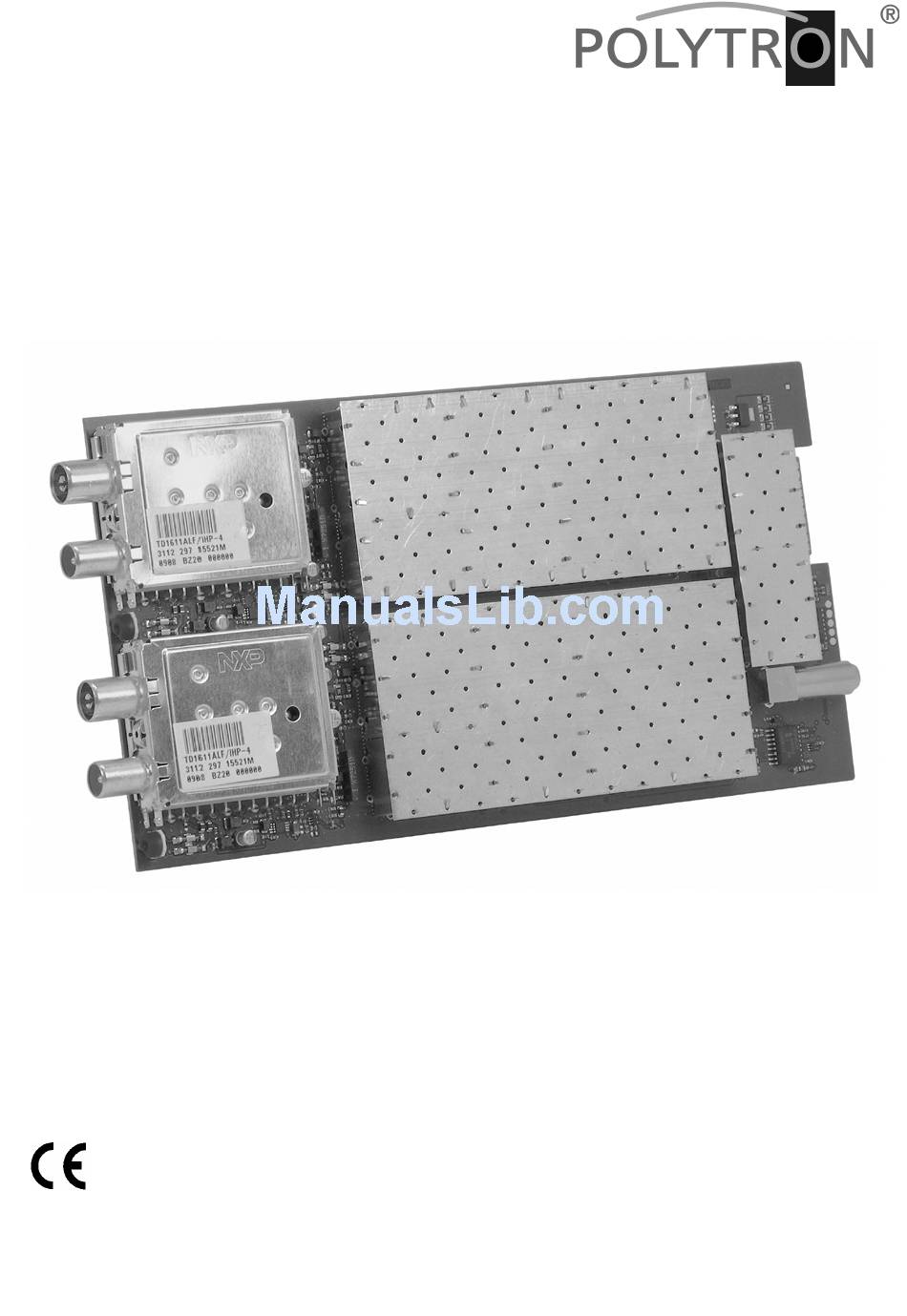

- Page 1 Kanalumsetzer / channel converter SPM-TDT-Q Bedienungsanleitung/ Operating manual 0901408 V2...
- Page 2 ATTENTION Before working on the base ACHTUNG Vor dem Arbeiten am Grund- unit please read the safety precautions of the gerät bitte unbedingt Sicherheitsbe- base unit carefully! stimmungen des Grundgeräts sorgfältig lesen! ATTENTION This unit is equipped ACHTUNG Diese Baugruppe ent- with ESD-components! hält ESD-Bauteile! Take protective measures against static...

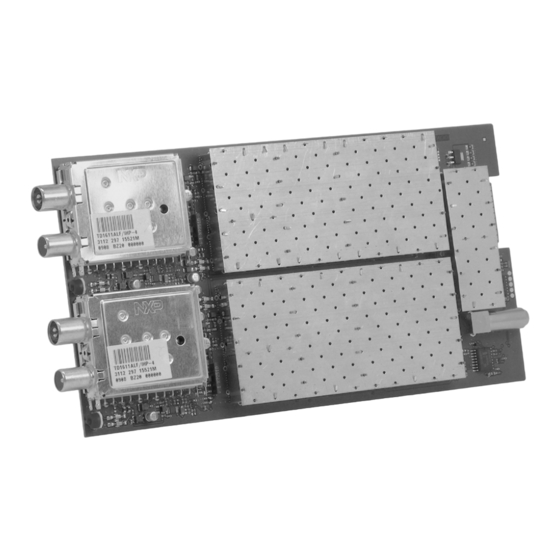

- Page 3 Beschreibung Description SPM-TDT-Q ist ein Emp- The SPM-TDT-Q is a reception fangsmodule zur Umsetzung von module for the conversion of two zwei digitalen oder analogen ter- digital analogue terrestrial restrischen Kanälen. channels. Die Kanäle werden aus ihren ur- The channels are converted by in- sprünglichen Frequenzlagen, über...
- Page 4 Input A Durchschleifausgang A Through loss output A Ausgangspegelsteller A Output attenuator A Eingang B Input B Durchschleifausgang B Through loss output B Ausgangspegelsteller B Output attenuator B Bild 1 Anschlüsse am SPM-TDT-Q / Figure 1 Connections of the SPM-TDT-Q...
- Page 5 Programmierung der Module ist gramming, is specified on the auf dem Modul angegeben oder module label or can be seen in kann der Softwarematrix unter software matrix www.polytron.de Service www.polytron.de Service Software entnommen werden. Software.
- Page 6 3.1 Programmierung SPM 1000 plus / Programming SPM 1000 plus...
- Page 8 3.1 Programmierung SPM 1000 digi / Programming SPM 1000 digi...
-
Page 10: Technische Daten / Technical Data
4 Technische Daten / Technical Data Typ / Type SPM-TDT-Q Eingangsfrequenzbereich / 174-230/470-862 MHz input frequency range Abstimmung (Schritte) / 1-MHz Tuning (steps) Eingangspegel / input level digital 55 - 75 dBµV analog/ analogue 65 - 85 dBµV 65 - 85 dBµV... - Page 11 HINWEIS Der Inhalt dieses Firmenhandbuches ist urheberrechtlich geschützt und darf ohne Genehmigung des Ver- fassers weder ganz noch teilweise in irgendeiner Form vervielfältigt oder kopiert werden. Änderungen in diesem Firmenhandbuch, die ohne Zustimmung des Verfassers erfolgen, können zum Verlust der Gewähr- leistung bzw.
- Page 12 + 49 (0) 70 81/1702 - 0 Technische Hotline Technical hotline + 49 (0) 70 81/1702 - 12 Telefax + 49 (0) 70 81) 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
