Summary of Contents for Polytron HDM 1 S

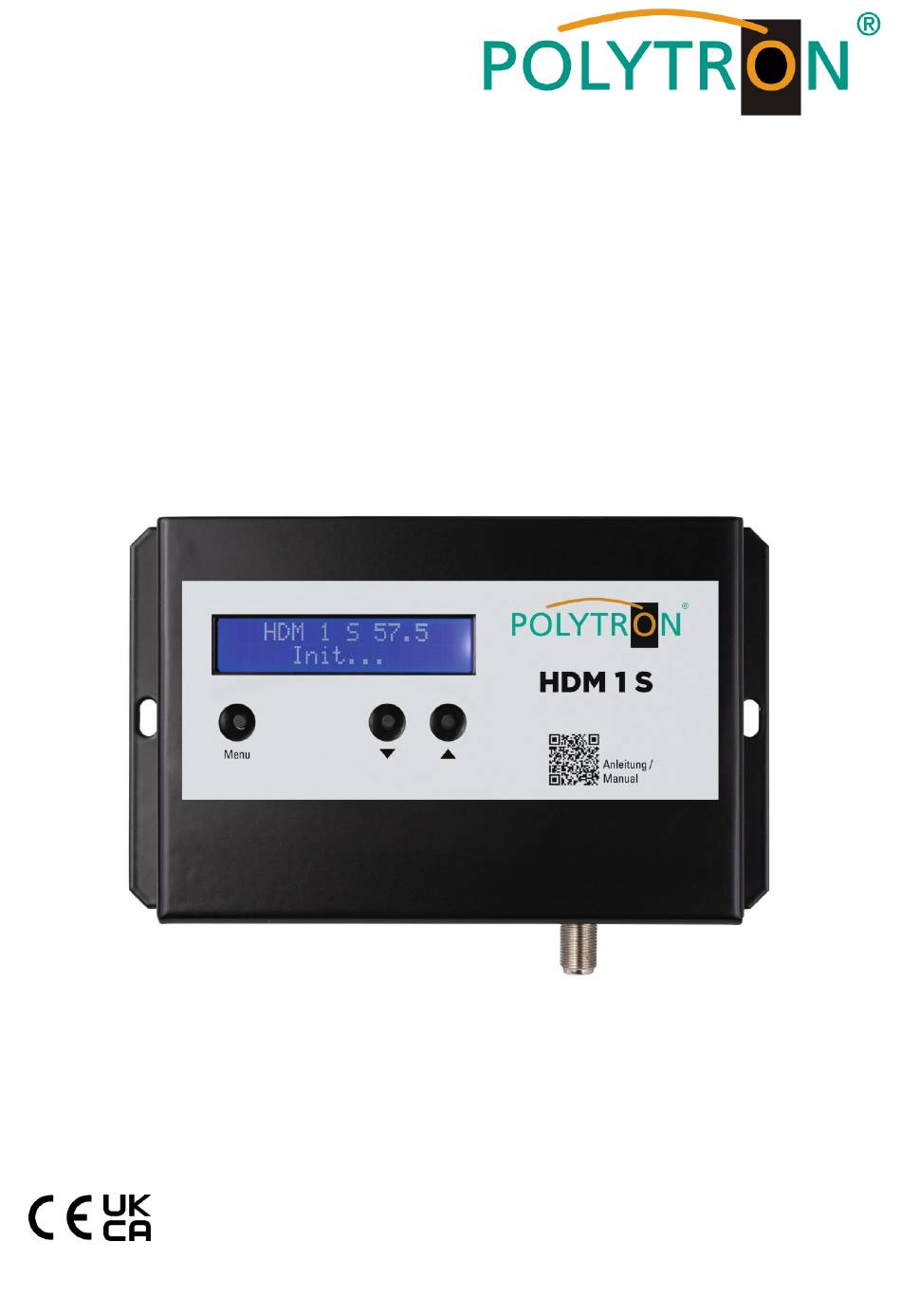

- Page 1 1x HDMI in DVB-S HDMI Encoder/Modulator HDM 1 S HDMI in DVB-S Modulator Bedienungsanleitung User manual 0902559...
-
Page 2: Table Of Contents
Inhaltsverzeichnis / Table of Contents 1. Montage- und Sicherheitshinweise / Mounting and safety instructions ............. 3 / 8 2. Allgemeine Funktionsbeschreibung / General description ................. 5 / 10 2.1 Lieferumfang / Scope of delivery ..........................5 / 10 3. Funktions- und Bedienelemente / Function and control elements ..............5 / 10 4. -
Page 3: Montage- Und Sicherheitshinweise / Mounting And Safety Instructions
Informationen zur Installation, Umgebungsbedingungen sowie Wartung und Service am Gerät! Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf. Alle Bedienungsanleitungen finden sie auf unserer Website unter: https://polytron.de/index.php/de/service/bedienungsanleitungen Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur an den zulässigen Betriebsorten, unter den zulässigen Umgebungs-bedingungen sowie zu den in der Bedienungsanleitung beschriebenen Zweck. - Page 4 Die Geräte sind nach ihrer Verwendung gemäß den aktuellen Entsorgungsvorschriften Ihres Landkreises/Landes/Staates als Elektronikschrott einer geordneten Entsorgung zuzuführen. In Übereinstimmung mit folgenden Anforderungen: WEEE-Richtlinie (2012/19/EU) WEEE-Reg.-Nr. DE 51035844 Italien Direttiva RAEE (2012/19/UE) Raccolta carta Garantiebedingungen § Es gelten die allgemeinen Geschäftsbedingungen der Polytron-Vertrieb GmbH. Diese finden Sie auf unserer Website unter: https://polytron.de/index.php/de/unternehmen/agbs...
-
Page 5: Allgemeine Funktionsbeschreibung / General Description
2. Allgemeine Funktionsbeschreibung Der HDM 1 S ist ein Modulator zur Umsetzung von einem HDMI-Signal in einen DVB-S-Kanal. Als Videoformat wird der MPEG 4-Standard genutzt. Über das integrierte Bedieninterface (Bedientasten und Display) können die Be- triebsparameter an die benötigte Applikation angepasst werden. Das Gerät ist flexibel einsetzbar und kann HDMI- Signale z.B. -
Page 6: Grundeinstellungen Im Auslieferzustand / Default Settings At Factory Reset
4. Grundeinstellungen im Auslieferzustand (Default setting/Factory set) Der HDM 1 S ist im Auslieferzustand vorkonfiguriert. Der Auslieferzustand kann jederzeit durch „DEFAULT CONFIG.“ hergestellt werden. Alle Transportstrominformatio- nen werden neutral vorgegeben und können den Erfordernissen angepasst werden. Die Grundeinstellungen sind nachfolgend dargestellt:... -
Page 7: Programmierablauf / Programming
5.2 Programmierablauf Die Aktivierung des Programmiermodus erfolgt durch Halten der Taste „Menu“ bis „...“ erscheint. Die Einstellung der Werte erfolgt durch Halten der Taste „Menu“ und Einstellung via . Ebenso erfolgt die Steuerung durch das Menü mit diesen Pfeiltasten. „Menu“ + 950 …... - Page 8 Save the operating instructions for later use. All operating instructions can be found on our website at: https://polytron.de/index.php/en/services/operating-manuals Approved use Use the device only at the permissible operating locations, under the permissible environmental conditions and for the purpose described in the operating instructions.
- Page 9 In compliance with the following requirements: WEEE Directive (2012/19/EU) WEEE-Reg.-Nr. DE 51035844 Italy Direttiva RAEE (2012/19/UE) Raccolta carta Guarantee conditions § The general terms and conditions of Polytron-Vertrieb GmbH apply. The general terms and conditions can be found on our website at: https://polytron.de/index.php/en/company/general-terms-and-conditions...

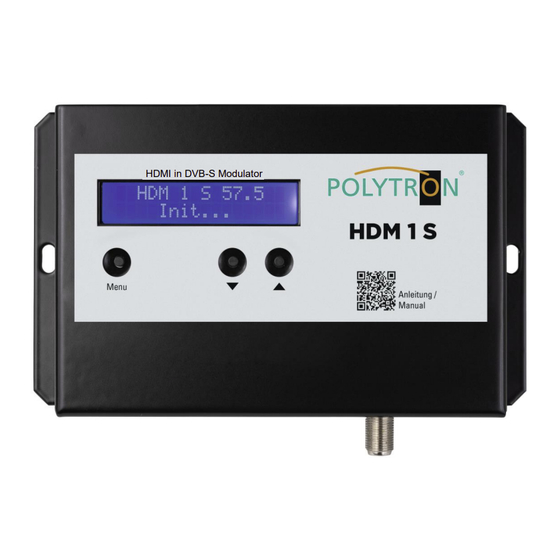

- Page 10 2. General description The HDM 1 S is a modulator for converting a HDMI signal into a DVB-S channel. As video format the MPEG4 stand- ard will be used. Via the integrated user interface (control buttons and display) the parameters can be adapted to the application.
- Page 11 4. Default settings at factory reset The HDM 1 S is pre-configured at factory set. The default settings can be restored at any time using “DEFAULT CONFIG.“. All transport stream information is specified neutrally and can be adapted to the requirements.
- Page 12 5.2 Programming The activation of the programming mode can be done by pressing the button “Menu“ until “...“ will be displayed. The adjustment of the values can be done by pressing the button “Menu“ plus selecting via . The menu items are also controlled using these arrow keys.
-
Page 13: Applikationsbeispiel / Application Example
6. Applikationsbeispiel / Application example MBA 35118 N HDMI ESW 001... -
Page 14: Technische Daten / Technical Data
7. Technische Daten / Technical data HDM 1 S Typ / Type Artikel-Nr. / Article no. 5741638 Encoder Video Videoformat / Video Format MPEG 4 AVC/H.264 Eingang / Input 1x HDMI IN Auflösung / Resolution 720p, 1080i, 1080p (50/60 Hz) Bit rate 500…18000 kbps... - Page 15 Notizen / Notes...
- Page 16 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
