Polytron HDI 32 C User Manual

Encoder modulator ip in qam; encoder modulator ip into qam
Hide thumbs Also See for HDI 32 C:
Table of Contents

Advertisement

Quick Links

Download this manual
Encoder Modulator IP in QAM
Encoder Modulator IP into QAM
HDI 32 C
Bedienungsanleitung
User Manual
0902003
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HDI 32 C and is the answer not in the manual?

Questions and answers

Related Manuals for Polytron HDI 32 C

Summary of Contents for Polytron HDI 32 C

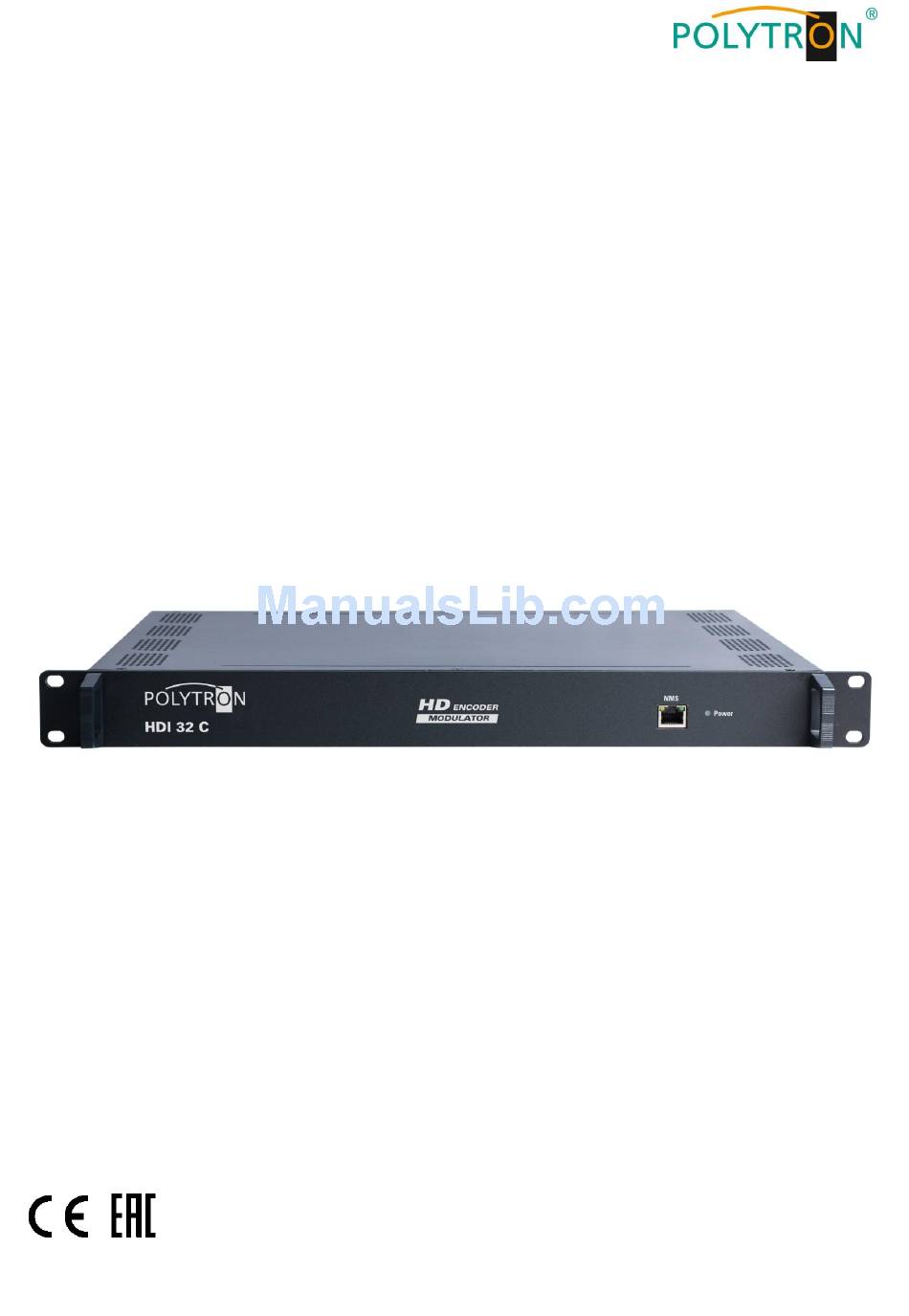

  • Page 1 Encoder Modulator IP in QAM Encoder Modulator IP into QAM HDI 32 C Bedienungsanleitung User Manual 0902003...
  • Page 2 Montage- und Sicherheitshinweise...
  • Page 3 Mounting and safety instructions...
  • Page 4 ACHTUNG Diese Baugruppe enthält ESD-Bauteile! (ESD = Elektrostatisch empfindliches Bauteil) Eine elektrostatische Entladung ist ein elektrischer Stromimpuls, der, ausgelöst durch große Spannungsdifferenz, auch über ein normalerweise elektrisch isolierendes Material fließen kann. Um die Zuverlässigkeit von ESD-Baugruppen gewährleisten zu können, ist es notwendig, beim Umgang damit die wichtigsten Handhabungsregeln zu beachten: Elektrostatisch empfindliche Baugruppen dürfen nur an elektrostatisch geschützten Arbeitsplätzen (EPA) verarbeitet werden!
  • Page 5 ATTENTION This module contains ESD components! (ESD = Electrostatic Sensitive Device). An electrostatic discharge is an electrical current pulse, which can flow also through an electrically insulated material, when triggered by large voltage difference. To ensure the reliability of ESD components, it is necessary to consider their most important handling rules: Electrostatic sensitive components can be processed only on electrostatic protected area (EPA)! ...

  • Page 6: Table Of Contents

    Inhaltsverzeichnis / Directory Kapitel 1 - Produktübersicht / Chapter 1 - Product overview 1.1 Beschreibung / Description 1.2 Hauptmerkmale / Key features 1.3 Blockdarstellung / Principle chart 1.4 Darstellung der Trägereinstellung / Carrier setting illustration 1.5 Technische Daten / Technical data Kapitel 2 - Gehäuse und Anschlüsse / Chapter 2 - Housing and connections 2.1 Darstellung der Frontseite / Front view 2.2 Darstellung der Rückseite / Rear view...

  • Page 7: Kapitel 1 - Produktübersicht / Chapter 1 - Product Overview

    Kapitel 1 - Produktübersicht / Chapter 1 - Product overview 1.1 Beschreibung / Description Der HDI 32 C ist eines der aktuellsten All-in-One-Geräte mit IP Mux-Scrambling-Modulation. Es verfügt über 32 Multiplexkanäle, 32 Verschlüsselungskanäle sowie 32 QAM (DVB-C) modulierte Kanäle und unterstützt maximal 1024 IP-Eingänge über den GE-Port und 32 nicht benachbarte Träger (50…960 MHz) über die...

  • Page 8: Blockdarstellung / Principle Chart

    1.3 Blockdarstellung / Principle chart 1.4 Darstellung der Trägereinstellung / Carrier setting illustration 384 M Endfrequenz Startfrequenz End frequency Start frequency...

  • Page 9: Technische Daten / Technical Data

    1.5 Technische Daten / Technical data Eingang / Input 2x 512 IP-Eingang / IP input, 2*100/1000M Ethernet Port Transportprotokoll TS über UDP/RTP/RTSP, Unicast und Multicast, IGMP V2/V3 Transport protocol Eingang / Input TS over UDP/RTP/RTSP, unicast and multicast, IGMP V2/V3 Übertragungsrate Max.
  • Page 10 Anschluss / Connection Lokale-/Remote-Verbindung / Local/remote connection QAM-Kanäle / Channels 32 nicht benachbarte Träger / 32 non-adjacent carrier Modulations- Modulation Standard DVB-C (EN300 429) / ITU-T J.83A/B Parameter / Symbol Rate 5…7 Msps, 1 ksps Schritte / Stepping Modulation Constellation 16, 32, 64 , 128, 256 QAM parameters RS (204, 188)

  • Page 11: Kapitel 2 - Gehäuse Und Anschlüsse / Chapter 2 - Housing And Connections

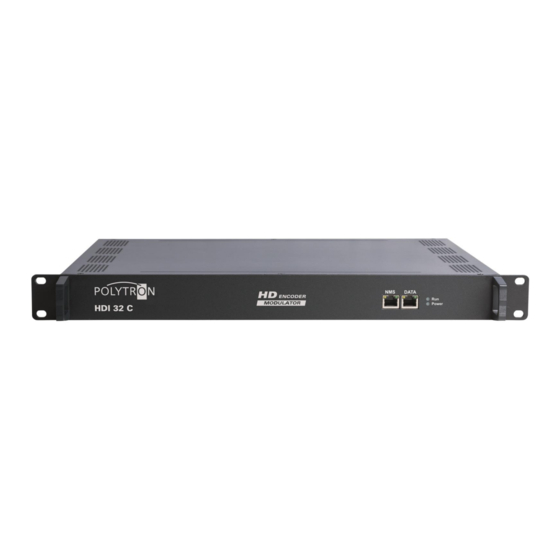

    Kapitel 2 - Gehäuse und Anschlüsse / Chapter 2 - Housing and connections 2.1 Darstellung der Frontseite / Front view NMS/CAS: Netzwerk-Management-Port und CA-Datenport NMS/CAS: network management port and CA data port Netzkontroll-LED Mains control LED 2.2 Darstellung der Rückseite / Rear view HF-Ausgang / RF output port Reset IP: Zurücksetzen der Webmaster-IP-Adresse, Wiederherstellen der Standard-IP-Adresse...

  • Page 12: Kapitel 3 - Installationsanleitung / Chapter 3 - Installation Guide

    Kapitel 3 - Installationsanleitung / Chapter 3 - Installation guide 3.1 Lieferumfang / Scope of delivery 1 x HDI 32 C IP QAM Modulator 1 x Bedienungsanleitung / User manual 1 x Netzanschlusskabel / Power cord 3.2 Vorbereitung der Installation / Installation preparation Bei der Installation bitte den folgenden Ablauf und die Hinweise beachten.

  • Page 13: Kapitel 4 - Webbasiertes Netzwerkmanagement-System / Chapter 4 - Web Nms Management

    Kapitel 4 - Webbasiertes Netzwerkmanagement-System Chapter 4 - Web NMS management Alle Geräteeinstellungen werden über das webbasierte Netzwerkmanagement-System vorgenommen. All device settings are made via the web-based network management system. 4.1 Anmeldung / Login Den PC / das Notebook durch ein Standard-Netzwerkkabel mit der NMS-Buchse verbinden. Falls ein Proxyserver verwendet wird, so ist dieser in den Netzwerkverbindungen zu deaktivieren.

  • Page 14: Betrieb / Operation

    4.2 Betrieb / Operation 4.2.1 Zusammenfassung / Summary Nach Bestätigung der Anmeldedaten wird die folgende Menüansicht als Abbildung-2 angezeigt. After confirming the credentials, the following menu view will be displayed as Figure-2. Auf den entsprechenden Menüpunkt klicken, um Informationen zu prüfen oder die Parameter einzustellen.

  • Page 15: Einstellungen / Settings

    4.2.2 Einstellungen / Settings  Parameters -> TS Config: Die Menüansicht Abbildung-3 wird nach Klicken auf "TS Config" angezeigt. Über dieses Menü können die TS-Parameter für den Ausgang konfiguriert werden. The menu view Figure-3 is displayed after clicking on "TS Config". This menu is used to configure the TS parameters for the output.
  • Page 16  (TS Config) Output TS x: Nach einem Klick auf das Dreiecksymbol neben “Output TS x” wird die Auswahlliste der TS-Ausgangskanäle 1-32 angezeigt. Wie in Abbildung-4 ersichtlich, können so die TS-Ausgangskanäle ausgewählt werden. After clicking on the triangle symbol next to "Output TS x", the selection list of TS output channels 1-32 is displayed. As shown in Figure-4, the TS output channels can be selected in this way.
  • Page 17  (TS Config) Stream Select: Nach einem Klick auf "Stream Select" wird, wie in Abbildung-5 ersichtlich, ein Menü zur Auswahl und Einstellung der für das Muxen vorgesehenen Programme angezeigt. After clicking on "Stream Select", as shown in Figure-5, a menu for selecting and setting the programs to be muxed will be displayed.
  • Page 18  Program modification Die gemultiplexten Programminformationen können durch Anklicken des Programms im „Ausgangsbereich“ geändert werden. Klickt man beispielsweise auf „CCTV 4A-1 <=CH1_GE1“, so wird ein Dialogfeld (Abbildung-6) geöffnet, in dem neue Informationen eingeben werden können. The multiplexed program information can be modified by clicking the program in the ‘output area”. For example, when clicking „CCTV 4A-1 <=CH1_GE1“, it triggers a dialog box (Figure-6) where users can input new information.
  • Page 19 Durch einen Klick auf gelangt man in den Einstellbereich (Abbildung-8). Nachdem die Einstellungen getätigt sind, diese mit Klick auf „Add“ übernehmen. Clicking on the button takes you to the setting area (Figure-8). After the settings have been made, apply them by clicking on “Add”.
  • Page 20  Parameters -> Scrambler: In der Auswahlleiste links auf „Scrambler“ klicken, so wird ein Dialogfeld (Abbildung-10) geöffnet, über das die zu verschlüsselnden Programme ausgewählt werden können. In the selection bar on the left, click on "Scrambler" to open a dialog box (Figure-10) where you can select the programs to be encrypted.
  • Page 21  Parameters -> Modulator: In der Auswahlleiste links auf „Modulator“ klicken, so wird ein Dialogfeld (Abbildung-11) geöffnet, über das die Einstellungen für den HF-Ausgang vorgenommen werden können. In the selection bar on the left, click on "Modulator" to open a dialog box (Figure-11) where the RF output settings can be made.
  • Page 22 Einstellungen für den IP-Ausgang vorgenommen werden können. The HDI 32 C modulator supports TS output in IP format (32*MPTS) via the data interface. In the selection bar on the left, click on "IP Stream" to open a dialog box (Figure-12) where the IP output settings can be made.
  • Page 23  System -> Network: Nach einem Klick auf „Netzwerk" wird die Eingabemaske (Abbildung-13) angezeigt, in der man die Netzwerkparameter einstellen kann. After clicking on "Network", the input mask (Figure-13) is displayed in which it is possible to enter the network parameters.
  • Page 24  System -> NMS Password: In der Auswahlleiste links auf „Password“ klicken, so wird ein Dialogfeld (Abbildung-14) geöffnet, über das die Einstellungen betreffend Login und Passwortschutz vorgenommen werden können. In the selection bar on the left, click on "Password" to open a dialog box (Figure-14) where the settings for login and password protection can be made.
  • Page 25  System -> Configuration: In der Auswahlleiste links auf „Configuration“ klicken, so wird ein Dialogfeld (Abbildung-15) geöffnet, über das die maßgebliche und abschließende Gerätekonfiguration („Save / Restore / Factory Set / Backup / Load“) vorgenommen werden kann. Click on "Configuration" in the selection bar on the left-hand side and a dialog box (Figure-15) will open, where the relevant and final device configuration ("Save / Restore / Factory Set / Backup / Load") can be made.
  • Page 26  System -> Firmware: In der Auswahlleiste links auf „Firmware“ klicken, so wird ein Dialogfeld (Abbildung-16) geöffnet, über das ein Firmware-Update vorgenommen werden kann. Mittels „Browse” den entsprechende Order mit dem Firmware-Update suchen und die Datei auswählen. Danach auf „Upgrade“ klicken. Click on "Firmware"...
  • Page 27  System -> Log: In der Auswahlleiste links auf „Log“ klicken, so wird ein Dialogfeld (Abbildung-17) geöffnet, über das die „Log-Daten“ (Kernel- und System-Log) überprüft werden können. Click on "Log" in the selection bar on the left-hand side and a dialog box (Figure-17) will open, which allows you to check the "Log data"...
  • Page 28 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
