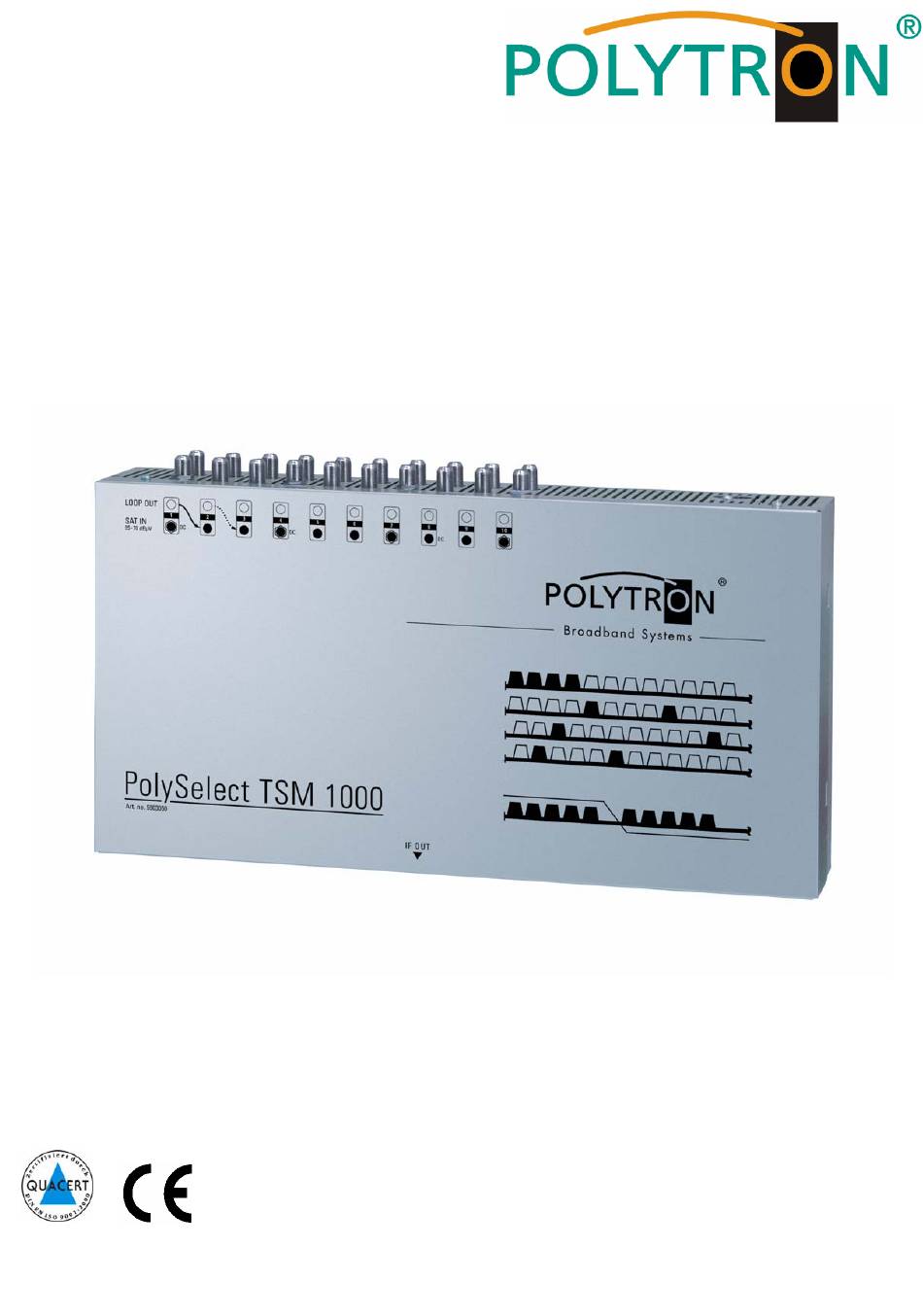

- Page 1 SAT-ZF Kanalaufbereitung SAT-IF Channel processing unit PolySelect TSM 1000 Bedienungsanleitung/ Operating manual 0901059 V2...
- Page 2 Sicherheitsvorkehrungen Safety precautions Vor dem Arbeiten am Grundgerät TSM 1000 bitte Before working on the base unit TSM 1000 please unbedingt folgende Sicherheitsbestimmungen sorg- read the following safety precautions carefully! fältig lesen! ACHTUNG Das Öffnen des Gerätes sollte nur von au- The unit should only be opened by ATTENTION torisiertem Fachpersonal durchgeführt werden.
-
Page 3: Table Of Contents
The editor is grateful for lers führen. Für Verbesserungsvorschläge ist der Ver- suggestions. fasser dankbar. Verfasser: Editor: Polytron-Vertrieb GmbH Polytron-Vertrieb GmbH Postfach 10 02 33 Postfach 10 02 33 75313 Bad Wildbad 75313 Bad Wildbad... -
Page 4: Beschreibung/ Description
1 Beschreibung 1 Description The PolySelect (TSM 1000) converts all Beim PolySelect (TSM 1000) wird jeder ge- required analogue and digital SAT- wünschte analoge oder digitale SAT- transponders from their original frequency Transponder aus seiner ursprünglichen Fre- position to a freely selectable frequency quenzlage in ein frei wählbares Frequenzras- raster. -
Page 5: Vorbereitungen/ Preparations
2 Vorbereitungen 2 Preparations Je zwei Kreuzschlitzschrauben (Bild 3/1) oben und un- Loosen the two cross-head screws (Figure 3/1) on the ten am Gehäuseoberteil lösen und dieses vorsichtig top and the bottom of the housing upper part and re- abnehmen. move it carefully. -
Page 6: Bedienung/ Operation
3 Bedienung 3 Operation Programmierung 3.1. Programming Vor Beginn der Programmierung sollte überprüft werden, First of all it is necessary to check where a free place for wo sich im SAT-ZF-Bereich noch genügend Platz für the required transponder within the SAT-range is avail- den gewünschten SAT-Kanal befindet. -
Page 7: Programmierablauf Handmodus / Programming Procedure Handmode
Programmierablauf Handmodus / Programming procedure Handmode Anzeige im Standby modus Display in the stanby mode Taste OK drücken um das Menü Press key OK to continue the menu zu starten Anzeige der Softwareversion der Shows the software version of the base unit Grundeinheit A U T O H A N D... -
Page 8: Programmierablauf Automodus / Programming Procedure Automode
Programmierablauf Automodus / Programming procedure Automode LNB-offset (see section 3.4.1) O F F S LNB-Offset (s. Abschnitt 3.4.1) tuning Abstimmung LNB-offset from -5 to +5 MHz LNB-Offset von -5 bis +5 MHz The channel to be programmed is shown C H 0 1 C H 1 0 Der zu programmierende Kanal wird angezeigt (Channel 1 = CH01, Channel 5 = CH 05) -
Page 9: Einpegelung/ Level Adjustment
Einpegelung 3.4 Level adjustment Nachdem die Kanäle programmiert wurden, muss die The plant has to be adjusted after the channels were Anlage eingepegelt werden. programmed. Vorgehensweise beim Einpegeln der TSM-1000-Anlage: Procedure while levelling out the TSM 1000 plant: 1) Pegelsteller (Bild 4 Seite 11 Position 9) für Gesamt- 1) Adjust attenuator (Figure 4 page 11 position 9) for pegel auf mittlere Position stellen. -
Page 10: Funktionen Im Service-Menü/ Functions Of Service Menue
Funktionen im Service-Menü 3.6 Functions of the service menu 3.6.1 Programming code lock 3.6.1 Programmiersperre When in Standby mode (●), push the buttons OK and + Im Standby-Modus (●) drücken Sie die Tasten OK und + at the same time until the dot disappears. While continu- zur gleichen Zeit, bis der Punkt erlischt. -
Page 11: Bauteile Des Tsm 1000 / Components Of The Tsm 1000
Bauteile des TSM 1000 / Components of the TSM 1000 1 SAT-Signaleingang (Kanal 1) 8 LED-Anzeige SAT-Signal input (Channel 1) LED-Display 2 Durchschleifausgang 9 Gesamtpegelsteller Feed-through output total level controller 3 Steckbrücken für 10 + (Plustaste) LNB-Speisespannung + (Plus button) Jumper for 11 −... - Page 12 + 49 (0) 70 81/1702 - 0 Technische Hotline Technical hotline + 49 (0) 70 81/1702 - 12 Telefax + 49 (0) 70 81) 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
