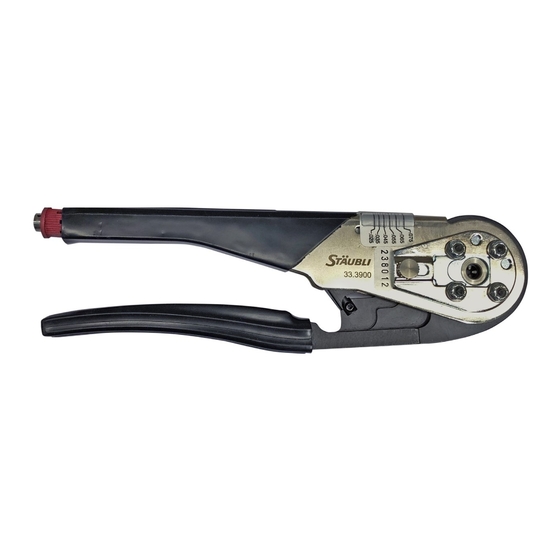

Alicate de cravação CTD-M-CZ
Índice
Instruções de segurança �������������������������������������������������������������2
Utilização ��������������������������������������������������������������������������������� 3-4
CTD-M-CZ
Tipo
Type
CTD-M-CZ
MES-CZ-CTD1
MES-CZ-CTD1,5
MES-CZ-CTD3
MES-CZ-CTD1
N.° de encomenda
Order No.
33.3900
33.3910
33.3911
33.3912
MA419 (pt_en)
MA076 (de_en)
Assembly instructions
Operating instructions
Crimping pliers CTD-M-CZ
Content
Safety Instructions �����������������������������������������������������������������������2
Operating �������������������������������������������������������������������������������� 3-4
MES-CZ-CTD1,5
Secção transversal dos cabos
Descrição
Conductor cross section
Description
mm²
Alicate de cravação
Crimping pliers
Fixadores
Locator
Fixadores
Locator
Fixadores
Locator
MES-CZ-CTD3
AWG
0,14
26
0,25
24
0,5
20
0,75
18
0,75
18
1
18
1,5
16
2,5
14
4
12
1 / 4
