MA704 (cn_en)
MA251 (de_en)
操作说明
Bedienungsanleitung
压接钳 PV-CZM-...
目录
安全须知2
产品概览4
单独零件8
更换嵌块11
定位块组装12
压接13
验证压接操作15
目测压接效果17
注意事项18
导线截面积 2.5 mm², 4 mm², 6 mm²
导线截面积4 mm², 6 mm², 10 mm²
导线截面积 14 AWG, 12 - 10 AWG, 8 AWG
4193N93003
MA704 (cn_en)
MA251 (de_en)
Operating instructions
Operating instructions
Crimping pliers PV-CZM-...
Content
Safety Instructions �����������������������������������������������������������������������2
Product overview �������������������������������������������������������������������������4
Individual parts ����������������������������������������������������������������������������8
Exchanging the crimping die ������������������������������������������������������11
Locator assembly ����������������������������������������������������������������������12
Crimping ������������������������������������������������������������������������������������13
Verify the crimped assembly ������������������������������������������������������15
Visual inspection of the crimpings performed �����������������������������17
Notes ����������������������������������������������������������������������������������������18
Conductor cross sections 2.5 mm², 4 mm², 6 mm²
PV-CZM-61100
32.6020-61100
Conductor cross sections 4 mm², 6 mm², 10 mm²
PV-CZM-60100
32.6020-60100

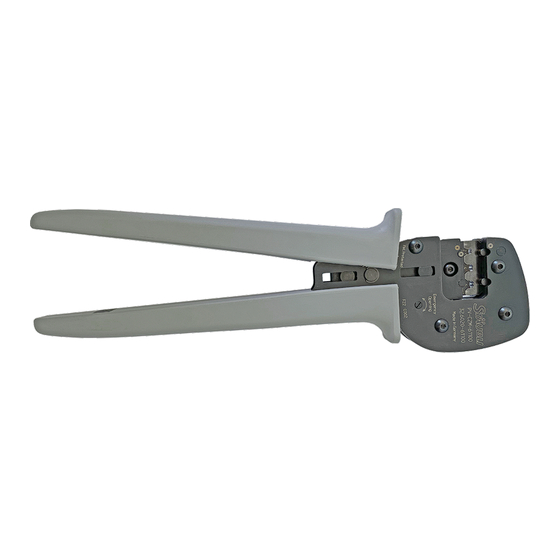

Conductor cross sections 14 AWG, 12 - 10 AWG, 8 AWG
PV-CZM-63100
32.6020-63100
1 / 20
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Staubli PV-CZM-63100
Summary of Contents for Staubli PV-CZM-63100
-
Page 1: Table Of Contents
导线截面积4 mm², 6 mm², 10 mm² Conductor cross sections 4 mm², 6 mm², 10 mm² PV-CZM-60100 32.6020-60100 导线截面积 14 AWG, 12 – 10 AWG, 8 AWG Conductor cross sections 14 AWG, 12 – 10 AWG, 8 AWG PV-CZM-63100 32.6020-63100 1 / 20... -
Page 2: Safety Instructions
安全须知 Safety instructions 操作说明的重要性 Importance of the instruction manual 不遵守操作说明和安全须知可能会因触电、 电弧、 火灾或系统故 NOT following the instruction manual and safety instructions 障而导致危及生命的伤害。 could result in life-threatening injuries due to electric shock, elec- 请完全按照操作说明的要求进行操作。 tric arcs, fi re, or failure of the system� •... - Page 3 紧急打开压接钳 Crimping pliers emergency opening 紧急打开所需的工具： Required tool for emergency opening: 平头螺丝刀， 例如 3 × 75mm Screwdriver with fine tip e�g� 3 × 75 mm 紧急打开压接钳 Goal: crimping pliers emergency opening. 步骤： Action step: 使用螺丝刀旋转螺丝 （顺时针/逆时针） Turn the screw with the screwdriver •...
-
Page 4: Product Overview
MC4 连接器 MC4 connectors 32.6081 PV-CZM-60100 32.6020-60100 4 mm²; 6 mm²; 10 mm² 32.6021-60100 MC4-Evo 2 连接器 MC4-Evo 2 connectors 32.6083 MC4 连接器 PV-CZM-63100 MC4 connectors 32.6020-63100 32.6085 14 AWG; 12 – 10 AWG; 8 AWG 32.6021-63100 4 / 20 MA704... - Page 5 压接套件/Crimping Kit PV-CZM-64100 32.6020-64100 套件包含两个嵌块和两个定位块， 用于压接 MC4 端子。 The kit contains two crimping dies and two locators for 嵌块 326021-61100 和定位块 326082 的组合适用于压接导线尺 crimping of MC4 crimp contacts. 寸为 25 mm²、 4 mm²、 6 mm² 的B型压接冲压端子 (B-Crimp)。 The combination of crimping die 32�6021-61100 and loca- 嵌块...
- Page 6 压接钳， 带嵌块和定位块， 用于冲压端子B型压接 （B-Crimp） Crimping pliers with crimping dies and locators for open crimp contacts (B-Crimp) Tab. 1 压接钳 嵌块 定位块 Crimping pliers Crimping dies Locators 2.5 mm² 14 AWG 4 mm² 12 AWG 6 mm² 10 AWG 10 mm² 2.5 mm²...
- Page 7 备注： Note: 表 1 中的压接钳只适用于冲压端子B型压接 （B-Crimps） 。 用于 Crimping pliers in Tab� 1 are only suitable for crimping of 压接机加工端子O型压接 （O-crimps） 可能会导致压接连接受损， open crimp contacts (B-Crimps)� Using them for crimping of 并有潜在危险。 closed crimp contacts (O-Crimps) can result in a compromised and potentially dangerous crimp connection�...
-
Page 8: Individual Parts
单独零件 Individual parts （图1） 序号 电缆截面积 适用于 (ill. 1) 可互换的嵌块， 适用于电缆截面积 Pos. Cable cross section suitable for Interchangeable crimping die for cable 4 mm²,6 mm² 和 10 mm² cross sections 4 mm², 6 mm² and mm² 10 mm² PV-KST4/6...-UR 压接范围 PV-KBT4/6...-UR 型号... - Page 9 （图3) (ill. 3) 序号 电缆截面积 适用于 可互换的嵌块， 适用于电缆截面积 Pos. Cable cross section suitable for Interchangeable crimping die for cable 25 mm²、 4 mm² 和 6 mm² cross sections 2�5 mm², 4 mm² and mm² 6 mm² PV-KST4/2.5...-UR 压接范围 型号 订货号 PV-KBT4/2.5...-UR Crimping range Type...
- Page 10 (ill. 5) 电缆截面积 (图5) 可互换的嵌块， 适用于电缆截面积 Cable cross Interchangeable crimping die for cable 序号 适用于 section Pos. suitable for cross sections 14 AWG, 12 AWG, 14 AWG, 12 AWG, 10 AWG, 8 AWG� 10 AWG und 8 AWG� 压接范围 型号 订货号...
-
Page 11: Exchanging The Crimping Die
更换嵌块 Exchanging the crimping die 拆下嵌块 Removing the crimping die （图7) (ill. 7) 将压接钳闭合， 并使其一直保持闭合 Close the crimping pliers and hold it • • 状态。 closed� 解锁定位块 （如果有） ， Unlock the locator (if still mounted); • • 并将其向上拉出压接钳。 pull it upwards out of the crimping •... -
Page 12: Locator Assembly
安装嵌块 Fitting the crimping die （图11） (ill. 11) 只有在手柄打开时， 才能插入嵌块。 分别 The crimping dies can be inserted only 插入上下嵌块。 嵌块的激光识别码需要 when the handles are open� Insert the 朝向操作员和压接钳的标识。 dies separately� The laser identification of the dies needs to face towards the operator as well as the crimping pliers identification�... -
Page 13: Crimping
压接 Crimping （图14) (ill. 14) 打开并仅仅握住夹钳 (K)。 Open clamp (K) and hold tight� • • 将金属针置于插入的截面积范围内。 Insert the contact in the appropriate • • 向上旋转压接片 (C)。 cross-section range� • 松开夹钳 (K)。 Turn the crimping flaps (C) upwards� • • 金属针完成固定。 Release clamp (K)�... - Page 14 (ill. 18) (图18) 用于压接闭合压接触点 (O-Crimp) For crimping closed crimp con- 将触头置于适当的截面范围内。 tacts (O-Crimp) • Place the contact in the appropriate • cross-section range� 14 / 20 MA704...
-
Page 15: Verify The Crimped Assembly
验证压接操作 Verify the crimped assembly （图19） (ill. 19) 根据 IEC 60352-2 标准， 目视检查压接情况。 Visually check the crimp according to criteria listed in IEC 60352-2� 请确认： Confirm that: 所有铜丝均插入压接套 All of the strands have been captured in the crimp sleeve • •... - Page 16 压接工具 *60100 用于冲压端子B型压接 Crimping tool *60100 for crimping open crimp contacts (B-Crimp) MC4-Evo 2 (B-Crimp) MC4-Evo 2 导线截面积 导线截面积 压接高度 压接宽度 Conductor cross 编码 Conductor cross 金属针型号 订货号 Crimp height Crimp width section Coding section Contact type Order No. ± 0.05 mm ±...
-
Page 17: Visual Inspection Of The Crimpings Performed
目视检查压接效果 Visual inspection of the manufactured crimps 合格压接 Good crimp 不合格压接： Bad crimps: 压接侧翼反向弯曲 Stamped parts bent wrongly • • 有飞边或毛刺 Material flow outwards • • 压接侧翼未完全闭合 Open crimp wings • • 未包裹铜丝 Not included strands • • MA704 17 / 20... -
Page 18: Notes
注意事项/Notes 18 / 20 MA704... - Page 19 注意事项/Notes MA704 19 / 20...
- Page 20 注意事项/Notes 制造商/Manufacturer: Stäubli Electrical Connectors AG Stockbrunnenrain 8 4123 Allschwil/Switzerland Tel� +41 61 306 55 55 +41 61 306 55 56 mail ec�ch@staubli�com www�staubli�com/electrical 20 / 20 MA704...
