MA000 (de_en)
MA065 (it_en)
Montageanleitung
Istruzioni del'uso
Pinza a crimpare per terminale
a fibre ottiche CT-CZ/POF
Indice
Istruzioni per la sicurezza ������������������������������������������������������������2
Regolazione �������������������������������������������������������������������������������3
Crimpatura ���������������������������������������������������������������������������������3
Crontrollo della dimensione di crimpatura ��������������������������������4

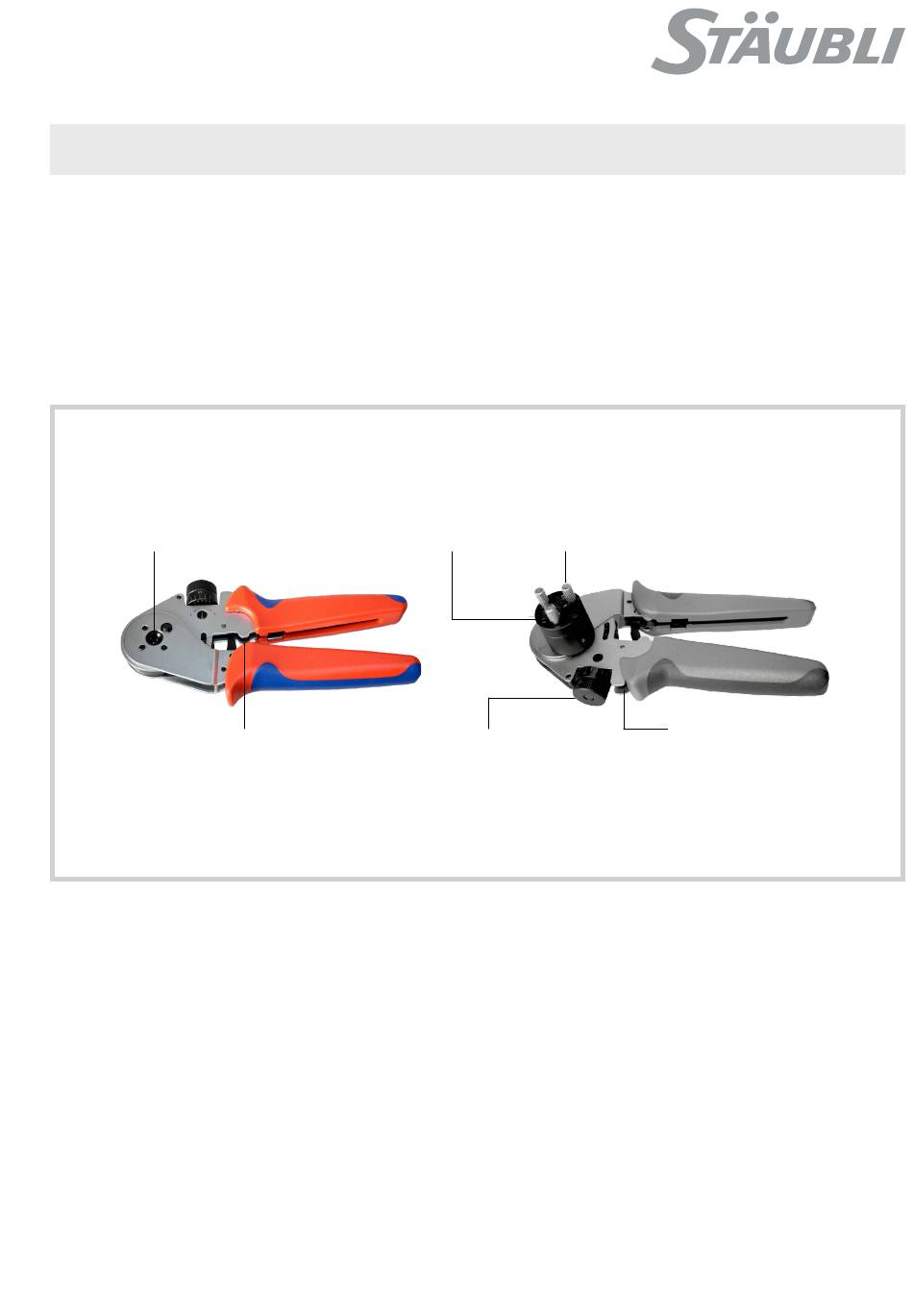

Lato anteriore
Front side
Apertura di crimpatura
Crimping opening
Battuta di arresto
Limit stop
MA065 (it_en)
MA000 (de_en)
Assembly instructions
Operating instructions
Crimping pliers for plastic optical fibre CT-CZ/POF
Content
Safety Instructions ����������������������������������������������������������������������2
Settings �������������������������������������������������������������������������������������3
Crimping ������������������������������������������������������������������������������������3
Check the crimp size �����������������������������������������������������������������4
Regolatore di posizione
Perno di posizionamento
Locator
Positioning pin
Manopola di regolazione della
profondità di crimpatura
Knob for adjusting
the depth of the crimp mandrels
Lato posteriore
Back side
Apertura per l'azionamento
della levetta di sblocco
Opening for actuating the
jamming release lever
1 / 4
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Staubli CT-CZ/POF
Summary of Contents for Staubli CT-CZ/POF
- Page 1 MA000 (de_en) MA065 (it_en) Montageanleitung Istruzioni del‘uso Assembly instructions Operating instructions Pinza a crimpare per terminale Crimping pliers for plastic optical fibre CT-CZ/POF a fibre ottiche CT-CZ/POF Indice Content Istruzioni per la sicurezza ������������������������������������������������������������2 Safety Instructions ����������������������������������������������������������������������2 Regolazione �������������������������������������������������������������������������������3 Settings �������������������������������������������������������������������������������������3 Crimpatura ���������������������������������������������������������������������������������3...
- Page 2 Istruzioni per la sicurezza Safety instructions I prodotti possono essere montati e installati solo da esperti The products may be assembled and installed exclusively by qualificati e formati, rispettando tutte le disposizioni di sicurez- suitably qualified and trained specialists duly observing all ap- za e le norme di legge applicabili�...
- Page 3 Regolazione Settings (ill. 1) (ill. 1) Impostare la profondità di crimpatura Set the crimping depth by turning the ruotando la manopola (S)� Per la spina knob (S)� For the pin CT-S/POF and the CT-S/POF e la presa CT-B/POF la pro- socket CT-B/POF, the crimping depth fondità...
- Page 4 ± 0,06 mm contattare il the supplier of the pliers must be fornitore della pinza� contacted� Fabbricante/Producer: Stäubli Electrical Connectors AG Stockbrunnenrain 8 4123 Allschwil/Switzerland Tel. +41 61 306 55 55 +41 61 306 55 56 mail ec.ch@staubli.com www.staubli.com/electrical 4 / 4...
