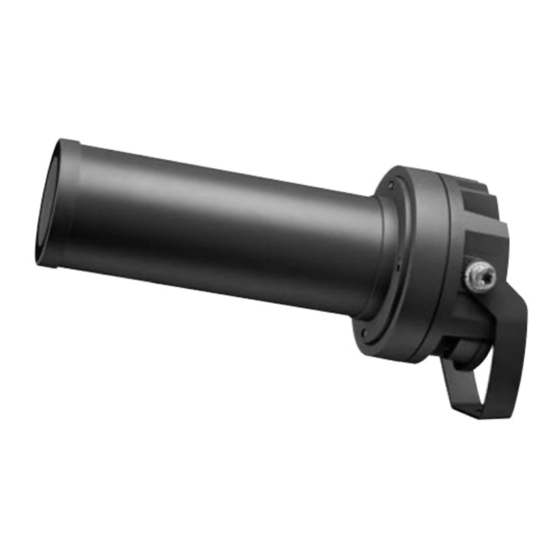

WE-EF FLC220 LED Profile Projector Installation And Maintenance Instructions Manual
Hide thumbs
Also See for FLC220 LED Profile Projector:
Related Manuals for WE-EF FLC220 LED Profile Projector
Summary of Contents for WE-EF FLC220 LED Profile Projector
- Page 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für FLC220 LED Projektor Installation and Maintenance Instructions for FLC220 LED Profile Projector...
- Page 2 Gobo Durchmesser Gobo diameter Standard Durchmesser außen 66 mm, innen 48 mm. Standard diameter outside 66 mm, inside 48 mm. WE-EF empfiehlt einen Innendurch messer von 38 mm. WE-EF recommends an inside diameter of 38 mm. Benötigtes Werkzeug Tools required –...
-
Page 3: Montage
Die Montageanleitung des Scheinwerfers beachten! Follow installation instruction for profile projector. (WE-EF Art.-Nr. 006-1348) (WE-EF Part ID 006-1348) Bei Fragen wenden Sie sich bitte an unsere technische In case of questions please contact our technical hotline: Hotline unter +49 5194 909209 (Montag - Freitag von +49 5194 909209 (from Monday - Friday from 08.00 until... - Page 4 1) Schrauben J leicht lösen (nicht herausdrehen). 1) Slightly loosen the fasteners J; do not remove them. Den Projektor K nach links drehen und vorsichtig Turn the profile K to the left and carefully remove it nach vorn abnehmen. by pulling it towards the front. Anziehmomente für Schrauben / Torque Schraube / Screw Anziehmoment / Torque...
- Page 5 Haltefedern P wieder zurück schieben. align and slide the retention springs P back into place to secure it. WE-EF empfiehlt für den Gobo einen Innendurch - messer von 38 mm. WE-EF recommends an inside diameter of 38 mm for the gobo.
- Page 6 2.2) Frame Projektor – [FP] 2.2) Frame projector – [FP] Bei Verwendung des Konturenschiebers O in der The contour of the emitted light may be set with the Halterung N, kann die Kontur des Lichtaustrittes mit four shutters X by using the contour slide O in the den vier Shuttern X eingestellt werden.
- Page 7 6) Nach der gewünschten Einstellung die Linsen mit 6) Clean the lenses with the provided microfibre cloth. dem mitgelieferten Mikrofasertuch reinigen. 7) Stellen Sie sicher, dass die Leuchte innen voll - 7) Make sure that the luminaire is completely dry inside kommen trocken ist und alle Dichtflächen frei von and all gasket areas are free of dirt.
- Page 8 FLC220 LED_PP_010219 / 006-1541 persons responsible for the modification shall be considered as Technische Änderungen vorbehalten. manufacturer. Technical specifications are subject to change. The installation on site must comply with local and/or national © WE-EF 2019 health and safety regulations.
