Montageanleitung Handballtor
mit Stahl-Netzbügel starr Stahl-
Eckverbinder
3,00 x 2,00 m
Art.-Nr.: 2010915 - freistehend
Art.-Nr.: 2034502 - in Bodenhülsen
Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben.
Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden
wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des
Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der
Montage bzw. Nutzung beginnen.

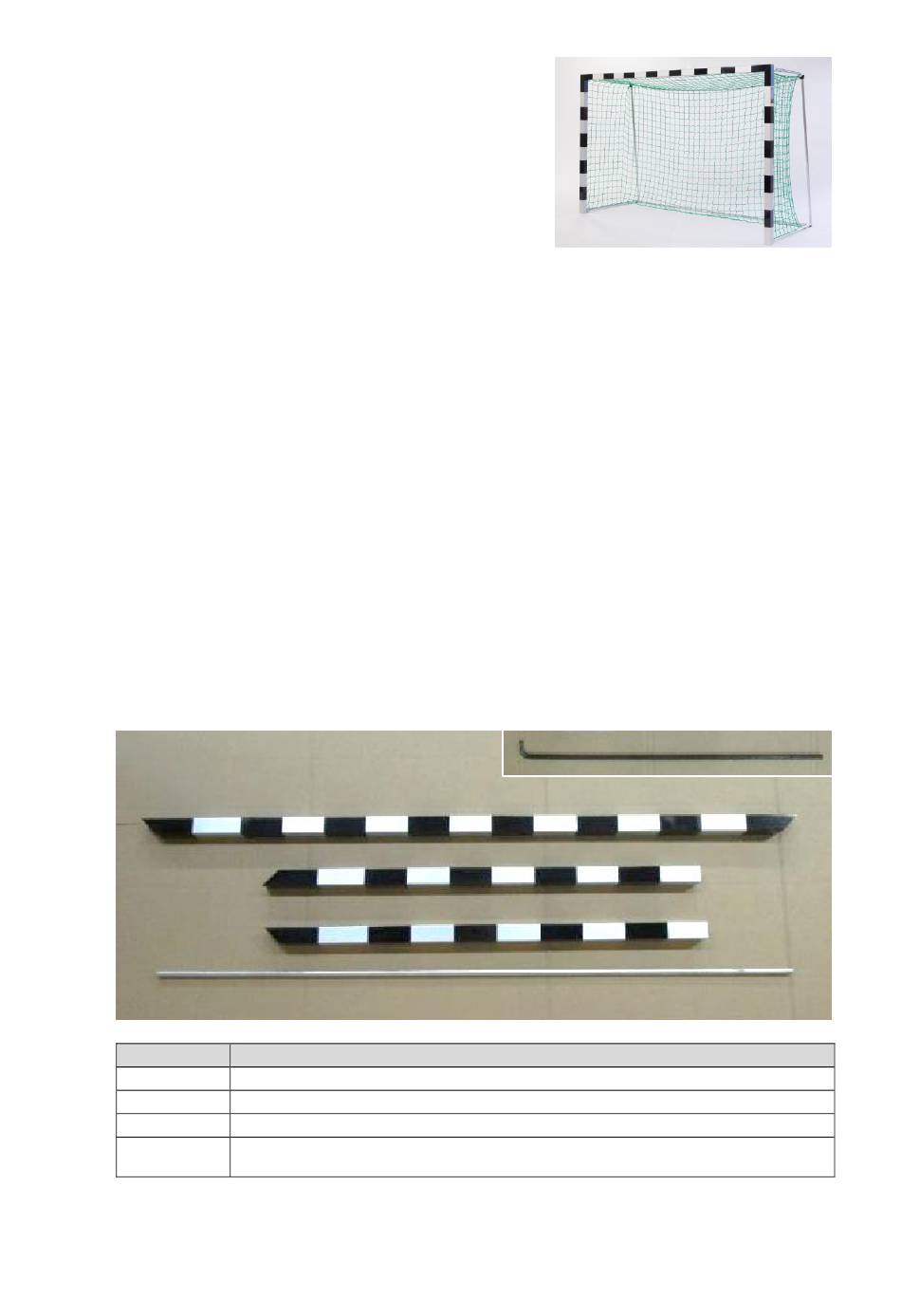

1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor
Sie mit dem Aufbau beginnen.
Die angegebenen Mengen in den Stücklisten beziehen sich auf 1 Stück
Handballtor. Bei paarweiser Lieferung ist jeweils die doppelte Menge
enthalten. Die in der Montageanleitung abgebildeten Farbtöne der Profile
sind nur Beispiele. Die Farbtöne können von denen der gelieferten Profile
abweichen.
Stück
1
1
2
1
Beschreibung
Stahl-Bodenrohr, verzinkt, Ø ¾"
Latte, Profil 80 x 80 mm
Pfosten, Profil 80 x 80 mm
Sechskant-Winkelschraubendreher SW6, DIN 911, Länge ca. 470 mm (nur bei
Tor in Bodenhülse)
1
