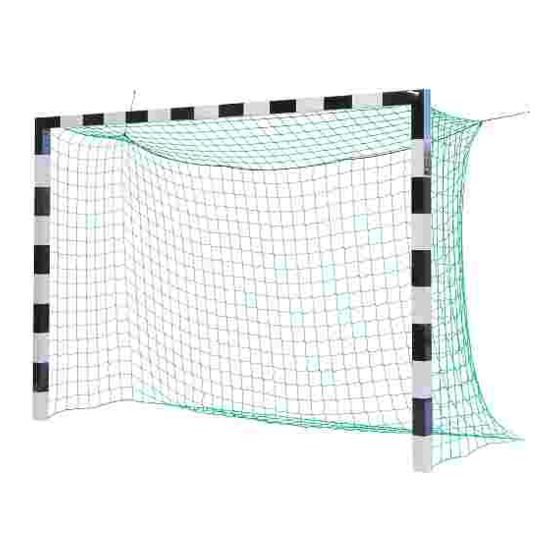

Montageanleitung Handballtor
ohne Netzbügel
Stahl-Eckverbinder
3,00 x 2,00 m
Art.-Nr.: 2034528 - in Bodenhülsen
Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben.
Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden
wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des
Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der
Montage bzw. Nutzung beginnen.

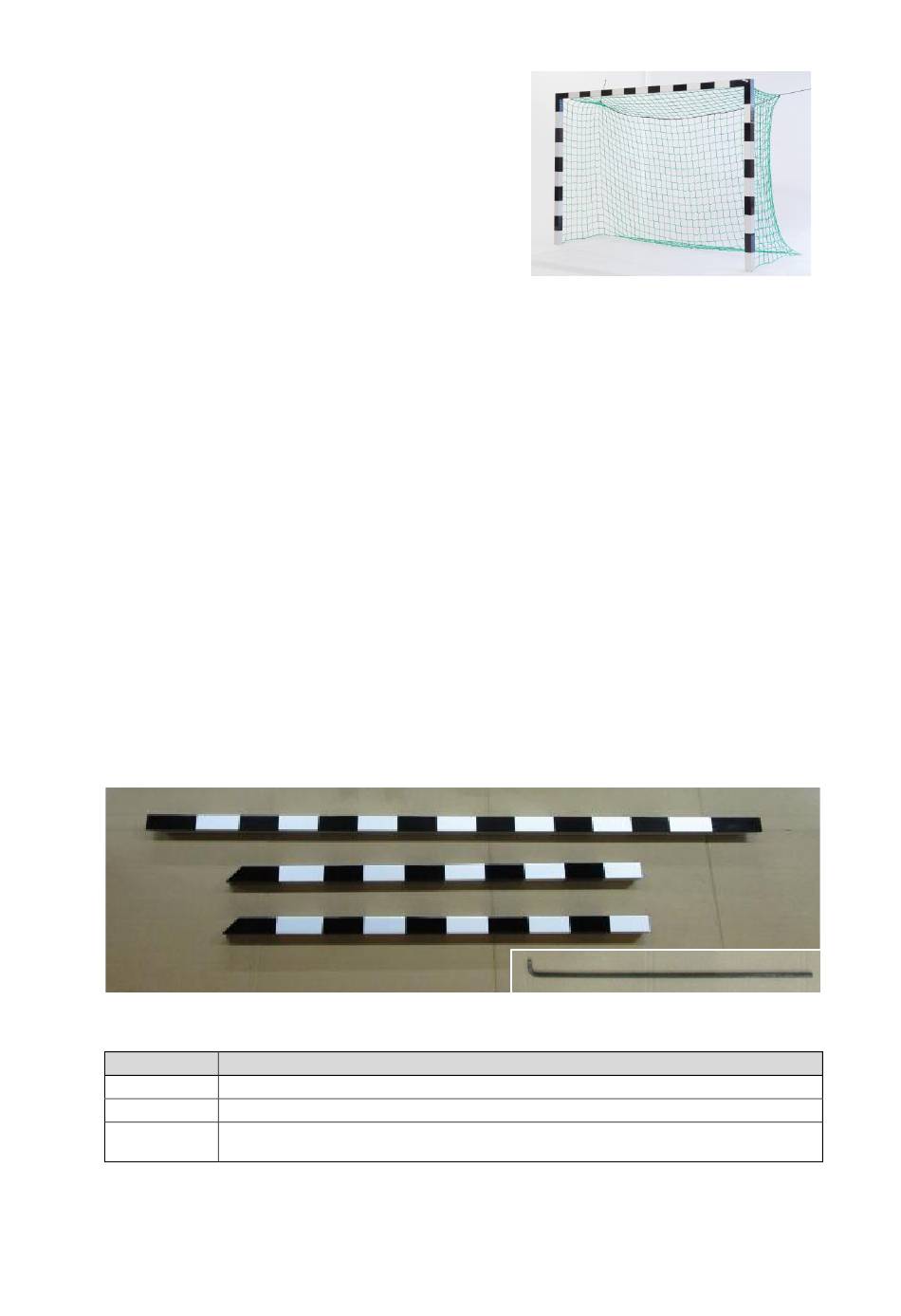

1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie
mit dem Aufbau beginnen.
Die angegebenen Mengen in den Stücklisten beziehen sich auf 1 Stück
Handballtor. Bei paarweiser Lieferung ist jeweils die doppelte Menge
enthalten. Die in der Montageanleitung abgebildeten Farbtöne der Profile
sind nur Beispiele. Die Farbtöne können von denen der gelieferten Profile
abweichen.
Stück
Beschreibung
1
Latte, Profil 80 x 80 mm
2
Pfosten, Profil 80 x 80 mm
1
Sechskant-Winkelschraubendreher SW6, DIN 911, Länge ca. 470 mm (nur bei
Tor in Bodenhülse)
1
Advertisement
Related Manuals for Sport-thieme 2034528
Summary of Contents for Sport-thieme 2034528
- Page 1 3,00 x 2,00 m Art.-Nr.: 2034528 - in Bodenhülsen Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
- Page 2 Beschreibung Stahl-Eckverbinder Stahl-Aufsteckplatte für Eckverbinder Stahl-Winkel außen Pfostenverschlusskappe Zubehörbeutel Stück Beschreibung Folgende Teile nur für Art.-Nr. 2034528 -Tor in Bodenhülse Bodenhülse, Länge 300 mm Abdeckkappe für Bodenhülsen Inhalt Zubehörbeutel: Stück Beschreibung Netzhalter schwarz Netzhalter orange Sechskant-Sicherungsschraube M8 x 50, DIN 931...
- Page 3 2. Montage des Tores: Wir empfehlen die Montage auf einer geeigneten Unterlage vorzunehmen, damit die Profile nicht zerkratzen! Zum Schutz der Hände empfiehlt es sich unter Umständen während der Montage Handschuhe zu tragen. Zur Montage werden folgende Werkzeuge/Hilfsmittel benötigt: 1 Ring-/Maulschlüssel 13 mm 1 Gummihammer/Hammer 1 Bohrer Ø...
- Page 4 Montage Pfostenverschlusskappe: Die Pfostenverschlusskappe in das offene Ende des Pfostens stecken (siehe Foto unten links). Die Kunststoffstege der Verschlusskappe durch die werkseitig angebrachten Bohrungen im Pfosten mit einem 1,5 mm Bohrer aufbohren. Danach die Steckerstifte mit einem Hammer/Gummihammer eintreiben (siehe Foto unten rechts). 3.
- Page 5 4. Einbau der Bodenhülsen: a) Für Handballtore mit einem Innenmaß von 3,00 x 2,00 m beträgt der Abstand der Bodenhülse 3,08 m (Mitte Hülse - Mitte Hülse = Achsabstand). b) Mitgelieferte Bodenhülsen gemäß Einbauskizze einbetonieren - Fundament- größe 800 x 800 x 800 mm (L x B x H). c) Verwenden Sie beim Einbetonieren keine Schnellabbinde- oder Frostschutz- mittel, da diese Zusätze zu Beschädigungen an der Bodenhülse führen können.
- Page 6 Steel corner joint 3.00 x 2.00 m Cat. no.: 2034528 - in ground sockets Thanks for choosing Sport-Thieme equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly Scope of delivery Please check the following content before assembly.
- Page 7 Piece Description Steel corner joint Steel plate Steel angle Upright cap Accessories Piece Description Following parts only for catalogue no. 2029 – goal in ground sockets Ground socket, length 300 mm Cap for ground socket Accessories: Piece Description Net holder black Net holder orange Hexagon socket screw M8 x 50, DIN 931 Plug pin...
- Page 8 Assembly of the goal We recommend the assembly on a suitable surface to avoid damages of the profiles! It is recommended to wear gloves maybe to protect the hands. The following tools are necessary: 2 wrench/ring spanners 13 mm 1 mallet/hammer 1 drill Ø...
- Page 9 c) Assembly of caps: Stick caps in the open ends of uprights (see picture bottom left). Bore them with drill 1.5 mm through the holes provided in the uprights. Then fix plug pins with a hammer/mallet (see picture bottom right). Assembly of the net: The net is not part of the delivery.
- Page 10 4. Assembly of the ground sockets: For handball gates with a size of 3,00 x 2,00 m the distance of the ground sockets must be 3,08 m (middle socket – middle socket = center distance). b) Concrete ground sockets according to the sketch. Foundation dimensions: 800 x 800 x 800 mm.
