Montageanleitung

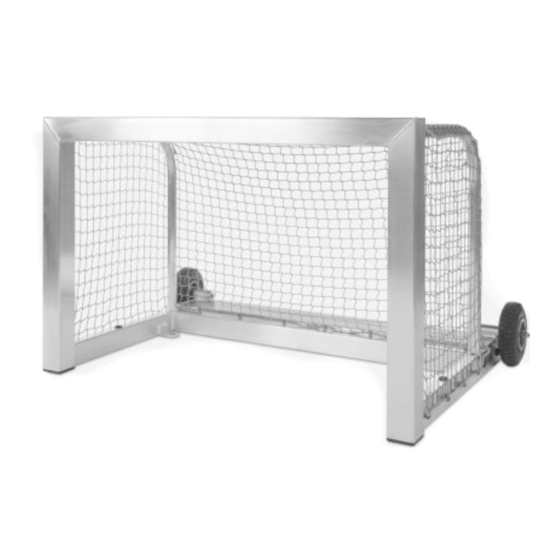

Mini-Trainingstor-vollverschweißt,
transportabel, selbstsichernd
1,20 x 0,80 m
Art.-Nr.: 2781600, 2781613
Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie viel
Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre
Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung
vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.
Da Sie sich für ein vollverschweißtes Tor entschieden haben, entfällt die Montage. Sie brauchen
nur noch Räder und Netz montieren, sowie Sand in die Bodenrohre/Bodenholme einzufüllen. (siehe
Punkt 3-5).
1.
Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit, bevor Sie mit
dem Aufbau beginnen.
Stück
1
1
Inhalt Zubehör:
2.
Vorbereitung für die Montage:
Wir empfehlen die Montage auf dem Rasen oder einer geeigneten Unterlage vorzu-
nehmen, damit die Profile nicht zerkratzen! Zum Schutz der Hände empfiehlt es sich
unter Umständen während der Montage Handschuhe zu tragen.
Zur Montage werden folgende Werkzeuge/Hilfsmittel benötigt:
- 2 Ring-/Maulschlüssel 19 mm
- 1 Hammer/Gummihammer (ggf. für Kunststoffkappe)

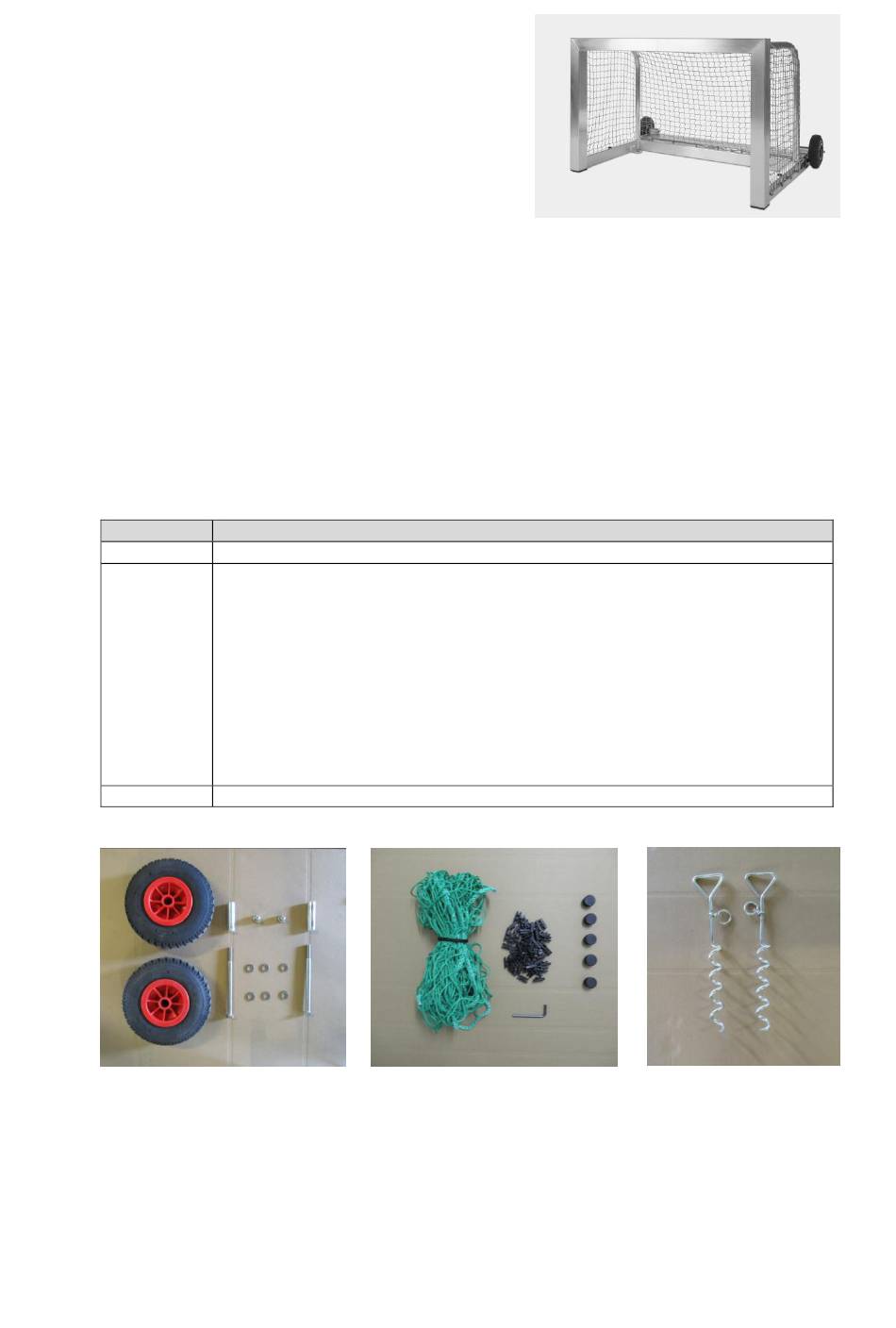

Beschreibung
Vollverschweißtes Tor
Zubehör:
- 1 Netz
- 2 Stck. Rad- pannensicher
- 2 Stck. Sechskantschraube DIN 931, M12 x 180mm
- 2 Stck. selbstsichernde Mutter DIN 986, M12
- 6 Stck. Unterlegscheibe DIN 125, Ø 13mm
- 2 Stck. Alu-Rundrohr Ø 20mm, Länge 76mm
- 40 Stck. Netzhalter
- 5 Stck. Kunststoffkappe Ø 28mm
- 2 Stck. spiralförmige Lagesicherungen
-
1 Stck. Sechskant-Winkelschraubendreher SW5
Montageanleitung
1
