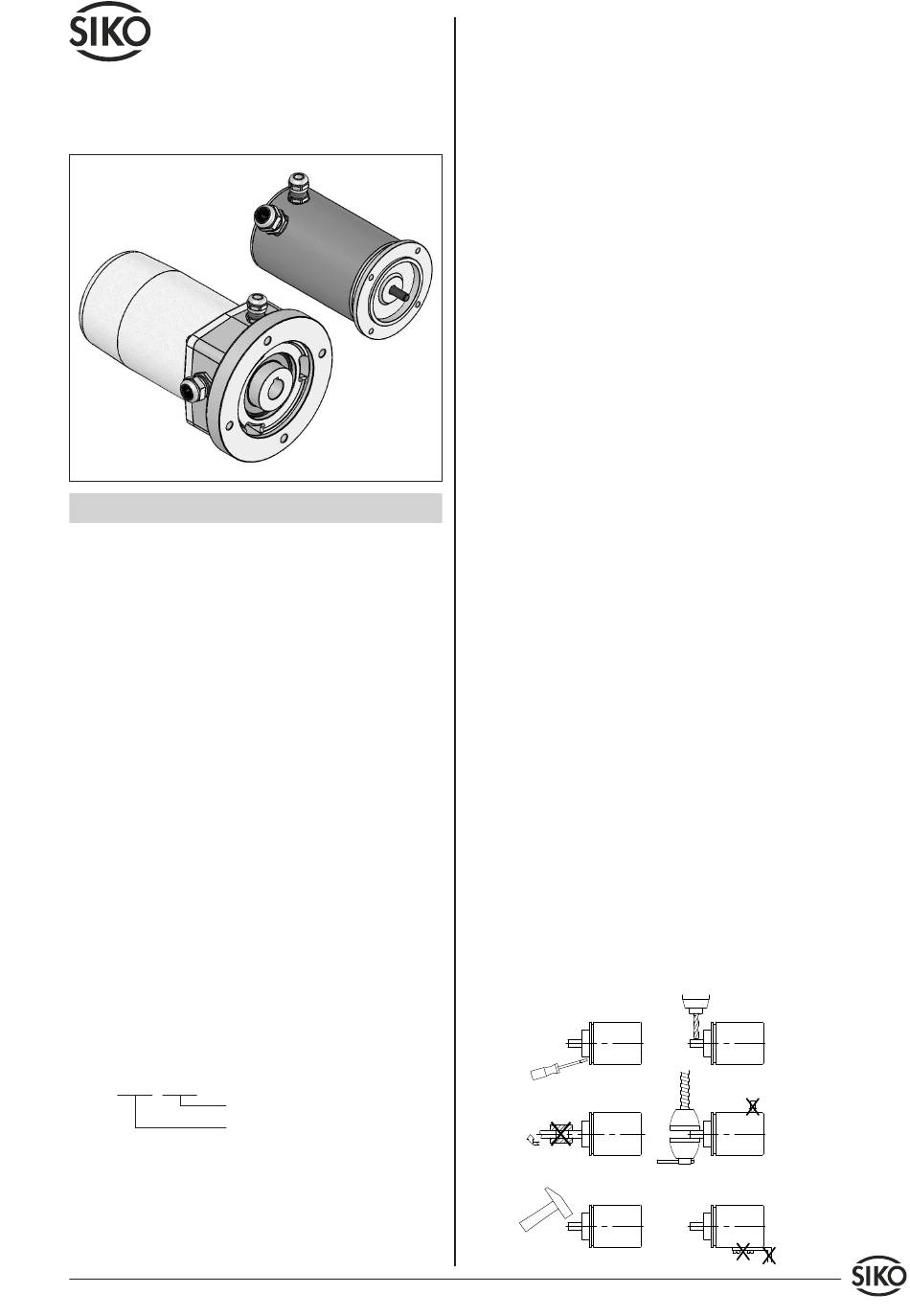

Siko GP43 User Information

Benutzerinformation
GP43/44
Getriebepotentiometer mit Endschalter
GP44
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z. B. GP43-0023
Varianten-Nr.
Geräte-Typ
3. Kurzbeschreibung
Die Getriebepotentiometer zeichnen sich durch
robuste Konstruktion und kompakte Bauform aus.
Durch die Kombination von Getriebe und Potenti-
GP43/44 Datum 10.08.2011
ometer wird der mechanische Drehwinkel der 1-
oder 10-Wendel-Potentiometer dem zu messenden
Bereich angepaßt. Eine Rutschkupplung zwischen
Getriebe und Potentiometer verhindert die me-
chanische Zerstörung des Potentiometers beim
Überfahren des Endanschlags (nur bei 10-Wendel-
Potentiometer, das 1-Wendel-Potetentiometer hat
keinen Endanschlag).
GP43
Die Getriebepotentiometer sind wahlweise mit
einem Messwertwandler ausgerüstet. Die Wider-
standswerte der Potentiometerstellung werden in
einen Schleifenstrom von 4...20 mA umgewandelt.
Dies ermöglicht eine Übertragung des Messwerts
unabhängig vom Widerstand der Übertragungslei-
tung.
Die maximal 3 Schaltnocken bieten die Möglichkeit,
drei Schaltvorgänge zu steuern.
4. Garantiehinweise
Gehen Sie sorgfältig mit dem Geber um. Es handelt
sich um ein Präzisionsmessgerät. Folgende Punkte
führen unverzüglich zum Verfall der Garantie:
• Zerlegen oder Öffnen des Gebers (soweit dies nicht
in dieser Benutzerinformation beschrieben wird).
• Unsachgemäße Kupplung der Geberwelle z. B. mit
steifen Kupplungen, die zu große Kräfte auf die
Lagerung der Geberwelle erzeugen. Verwenden Sie
bei Vollwellengebern die SIKO-Ausgleichskupplung
Typ AK18.
• Schläge auf das Gehäuse und die Welle beschädigen
den Geber bzw. innere Teile und sind nicht zulässig.
• Mechanische Bearbeitung der Welle, des Flansches
oder Gehäuses (Bohren, Fräsen, usw.). Hierdurch
kann es zu schweren Beschädigungen der inneren
Teile des Gebers kommen.
• Unzulässige axiale oder radiale Belastung der
Welle.
• Unsachgemäße Befestigung des Gebers.
Was Sie nicht tun sollten
Art.Nr. 79804 Änd. Stand 243/11 1
