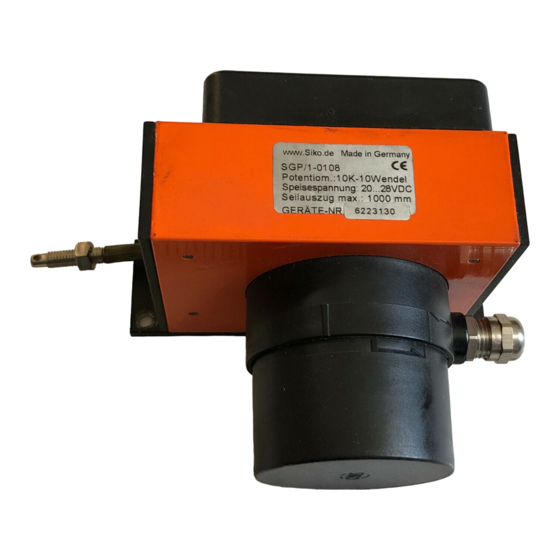

Wire actuated potentiometer
Hide thumbs Also See for SGP/1:

Advertisement

Available languages

Available languages

Quick Links

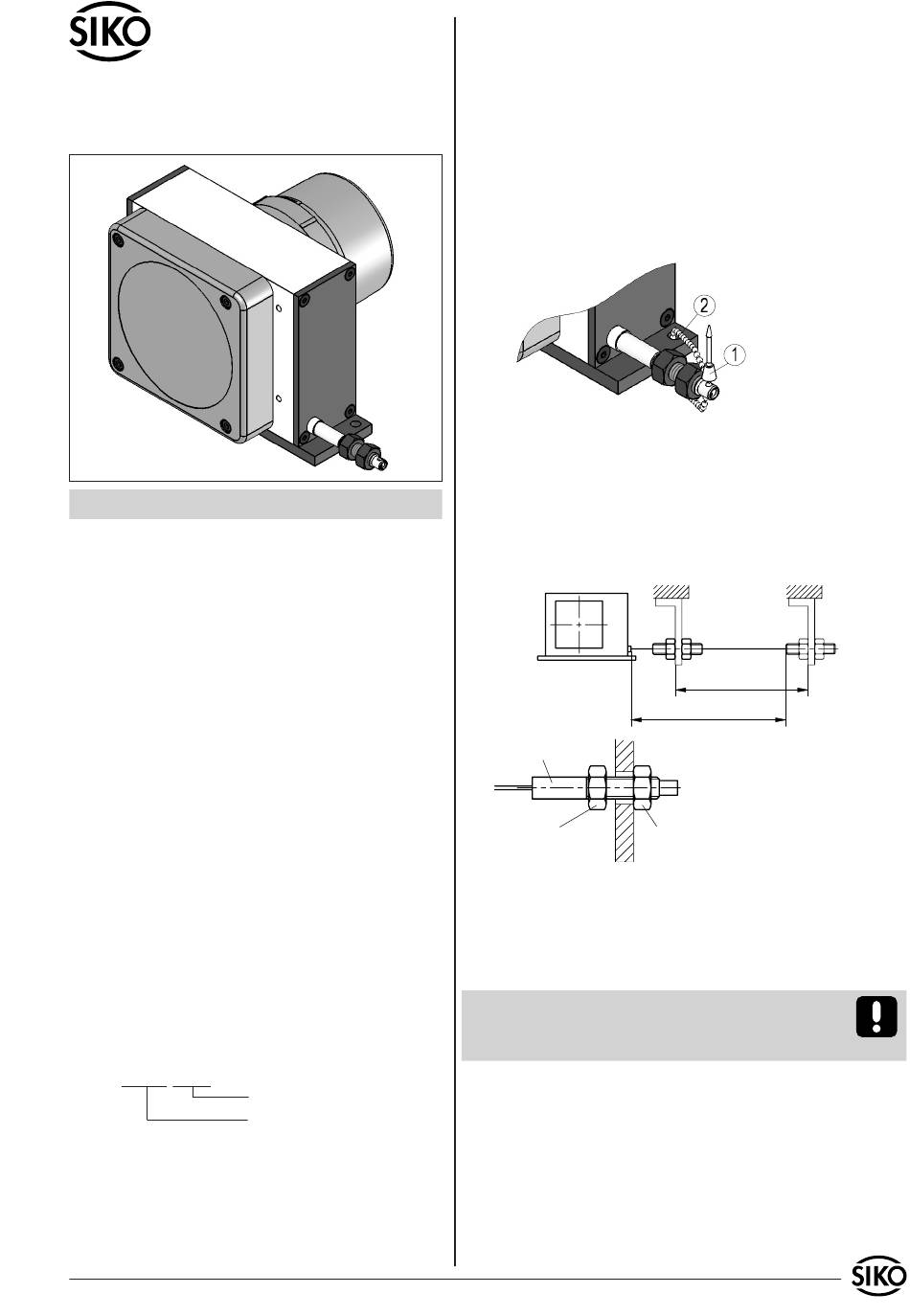

Benutzerinformation
SGP/1
Seilzuggeber mit Potentiometer
DEUTSCH
1. Gewährleistungshinweise
Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B.
SGP/1-0023
3. Mechnische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
SGP/1
Datum 03.03.2010
Varianten-Nr.
Geräte-Typ
se, wie z.B. Spritzwasser, Staub, Schläge, Tempe-
ratur geschützt werden.
Der Seilzuggeber ist ein hochwertiges Messsystem
für den Anbau auf eine ebene Montagefläche (Abb.
1).
Entfernen Sie den als Transportsicherung ange-
brachten Kabelbinder (1).
Zwei Durchgangslöcher dienen zur Befestigung
auf der Montagefläche (2).
Abb. 1: Montage
Nach der Befestigung des Seilzuggebers ist die
maximale Auszugslänge zu prüfen (Abb. 2). Das
Seilabschluss-Stück bzw. das Seil muss dazu bis
an die vorgesehene Befestigungsstelle ausgezo-
gen werden. Das Seil darf dabei nicht verdreht
werden.
Seilaufnahme
Kontermutter
Seil beim Befestigen
nicht verdrehen!
Abb. 2: Prüfung Auszugslänge
Wenn die Auszugslänge den Anforderungen ent-
spricht kann die Seilaufnahme montiert werden
indem die Kontermuttern festgezogen werden.
Achtung! Das Seil darf nicht über die angegebene
max. Auszugslänge ausgezogen werden. Die Seil-
aufnahme darf nicht verdreht werden.
Handhabung des Seils
Das Seil muss lotrecht zum Seilausgang geführt
werden (Abb. 2).
Das Seil darf nicht lose zurückschnellen, es muss
in jeder Situation und Bewegung, durch die Feder-
kraft der Seiltrommel, gespannt sein.
Art.Nr. 84050
Messbereich
max. Auszugslänge
Einstellmutter
Änd. Stand 65/10
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SGP/1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Siko SGP/1

  • Page 1 Spezifikationen und die Angaben auf dem Typenschild als Bedingung. Seilaufnahme • Garantieansprüche gelten nur für Produkte der Firma SIKO GmbH. Bei dem Einsatz in Verbindung mit Fremdprodukten besteht für das Gesamtsystem Kontermutter Einstellmutter kein Garantieanspruch. Seil beim Befestigen nicht verdrehen! •...
  • Page 2: Elektrischer Anschluss

    Die Funktion muss in regel- mässigen Abständen kotrolliert werden. Ansichtseite = Steckseite Achtung! Bei Verwendung von Seilverlängerungen ist darauf zu achten, dass das Verbindungsstück nicht über die Umlenkrolle geführt werden kann. SGP/1 Datum 03.03.2010 Art.Nr. 84050 Änd. Stand 65/10...
  • Page 3 Die Haube (1) so auf das Getriebegehäuse (2) setzten, dass die beiden breiten Markierungen 4.2 Montage Gegenstecker eine Linie bilden. Bei SIKO als Zubehör unter Art.Nr. 83419 (4-pol. Buchse) erhältlich. Litzenquerschnitt der Leitungen • Getriebegehäuse (2) festhalten und die Haube (1) max.0,75mm².
  • Page 4 Achtung! Bei einer Lageänderung des Kabel- oder Steckerabgangs ändern sich die Ausgabewerte! Schraubklemmenbelegung ohne Messwandler Klemme Belegung Endstellung Potentiometer Schleifer Potentiometer Anfangsstellung Potentiometer Schraubklemmenbelegung R/I-Wandler (MWI) Klemme Belegung 4...20mA Abb. 13: Lageänderung Kabel- oder Steckerabgang SGP/1 Datum 03.03.2010 Art.Nr. 84050 Änd. Stand 65/10...
  • Page 5 20mA bei Potentiometerwerten von 90 bis 100% des Gesamtwertes eingestellt werden. Der kleinste nutzbare Bereich des Potentiome- ters, in dem 4...20mA abgegeben werden, beträgt demnach 15% bis 90% des Potentiometer-Wider- 10-Wendel-Potentiomter standsbereichs. Abb. 16: Einstellen des Trimmpotentiometers SGP/1 Datum 03.03.2010 Art.Nr. 84050 Änd. Stand 65/10...
  • Page 6 6.3 Was tun wenn... (Messwandler) ...die Drehrichtung grundsätzlich falsch ist? Dann können Sie: • das Gerät bei der Firma SIKO umtauschen • oder den Strom 4...20mA invertiert auswerten (4mA würde dann dem Endwert entsprechen. Machbar z.B. bei Auswertung mit Software).
  • Page 7: User Information

    • Warranty can only be claimed for components Lock nut Setting nut supplied by SIKO GmbH. If the system is used Do not distort together with other products, there is no warranty wire when fixing! for the complete system.
  • Page 8: Electrical Connection

    Start point End point 4. Electrical connection Moving contact • Switch power off before any plug is inserted or removed!! • Wiring must only be carried out with power off. SGP/1 Datum 03.03.2010 Art.Nr. 84050 Änd. Stand 65/10...
  • Page 9 (fig. 7). 4.2 Mounting instruction for counter-plug Available from SIKO as accessory art.no. 83419 (4 pins male connector). Wire cross section is to be at least max. 0,75mm². Cable channel: 4-6mm.
  • Page 10: Adjustment And Alignment

    • Close the geared potentiometer (see chapter ched to the total pull-out length of the wire. Ex 4.3). works value 0 Ohm is preset for wire length 0mm (wire completely pulled in). SGP/1 Datum 03.03.2010 Art.Nr. 84050 Änd. Stand 65/10...
  • Page 11 (20mA) is measured. Alignment Move axis to end position. The steps 1 to 4 are to be repeated until the va- lues are counterbalanced. Turn right potentiometer (Pe) until end value (10V) is measured. SGP/1 Datum 03.03.2010 Art.Nr. 84050 Änd. Stand 65/10...
  • Page 12 • exchange the device at SIKO company, accordingly (by ordering / changing the counting • or by inverted interpretation of the 4 to 20mA direction at SIKO).
