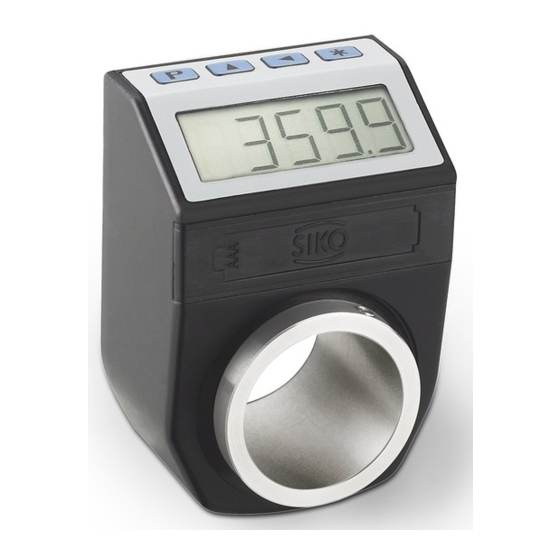

Siko DE10P Manual

Beiblatt zur Benutzerinfor-
mation DE10P
Software S
DEUTSCH

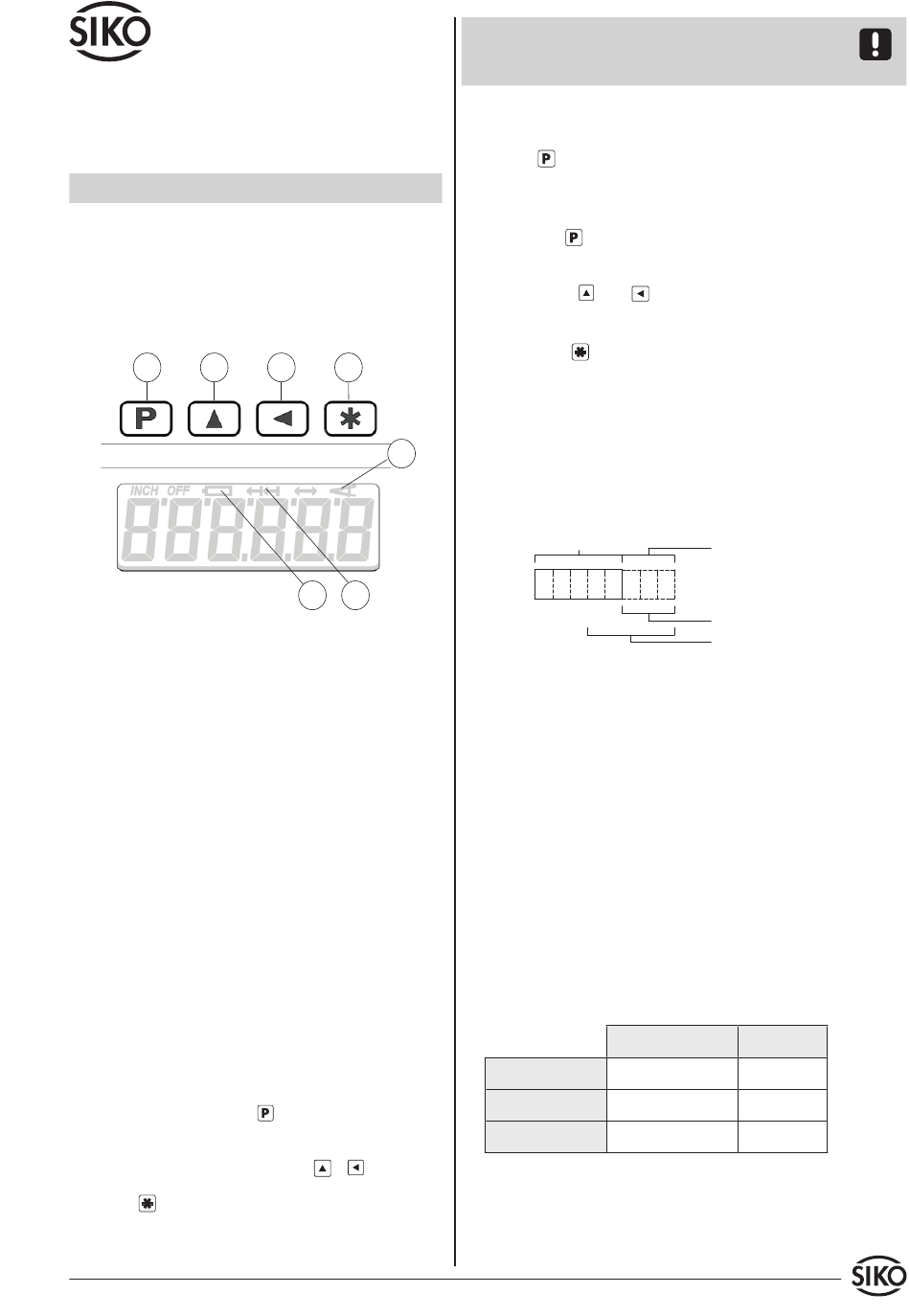

1. Tastenfunktionen
Die Tasten können je nach Betriebszustand weitere
Funktionen besitzen (siehe Kapitel 2 und 4). Sie
werden einzeln, gemeinsam ( je zwei) und zeitab-
hängig betätigt.
1 2
Abb. 1: Tastenfunktionen
1. Programmiertaste
2. Auswahltaste 'Wert'
3. Auswahltaste 'Stelle'
4. Speichertaste
5. Anzeige: Batteriewechsel
6. Kettenmaßanzeige
7. Anzeige: Winkelmessung 0.0 ... 360.0
2. Programmiermodus
Die Anzeige wird ab Werk mit einer Standardeinstel-
lung ausgeliefert. Zur Änderung und Programmie-
rung muss in den Programmiermodus geschaltet
werden. Die Programmierung der Anzeige erfolgt
üblicherweise nur einmal bei der ersten Inbetrieb-
nahme und Einrichtung der Anzeige bzw. Anwen-
dung. Sie können die Parameter jederzeit ändern
oder kontrollieren. Die von Ihnen gewählten Werte
werden nicht flüchtig gespeichert. Die Bezeich-
nung, Funktion und wählbare Werte finden Sie im
Anhang "Parameterliste".
Eintritt in den Programmiermodus:
• Betätigen der Taste
• Im folgenden Anzeigefeld "Pin" den Wert
"3940" mit Hilfe der Tasten
• Mit bestätigen
DE10P Datum 02.05.2016
(Standard)
3 4
7
5 6
für mindestens 5 s.
+ eingeben.
Voraussetzung: Im Programmiermodus muss der
Menüpunkt "Pin" mit Zustand "on" programmiert
sein.
Beenden des Programmiermodus:
keine Taste betätigen für mindestens 30 s, oder mit
der Taste bis zum Ende der Parameterliste durch-
tasten.
Weiterschalten der Parameter:
mittels Taste .
Ändern der Parameter:
mit den Tasten und
Übernehmen/Speichern der Änderung:
mit der Taste , die Anzeige zeigt kurzzeitig die
Meldung "-Sto-".
3. Parameterbeschreibung
3.1 Anzeigedivisor
Displayanzeige
      
Abb. 2: Anzeigedivisor
Anzeigedivisor:
Durch den Divisor (Teiler) kann die Anzeige des
Messwertes im Display beeinflusst werden. Der Di-
visor verschiebt Stellen des Messwertes in den nicht
sichtbaren Bereich der Anzeige. Die Stellen werden
nicht angezeigt, werden aber von der Elektronik
mitgerechnet und mathematisch gerundet.
Anzeigewertberechung:
Messwert pro Umdrehung: 25324
Anzeigedivisor: 1000
Displayanzeige
1.Umdrehung
2.Umdrehung
3.Umdrehung
Art.Nr. 85983
.
nicht angezeigt

Anzeigedivisor
Messwert pro
Umdrehung
Messwert
25 25324
51 50648
76 75972
Änd. Stand 145/16 1
