Siko GP43 User Information

Benutzerinformation

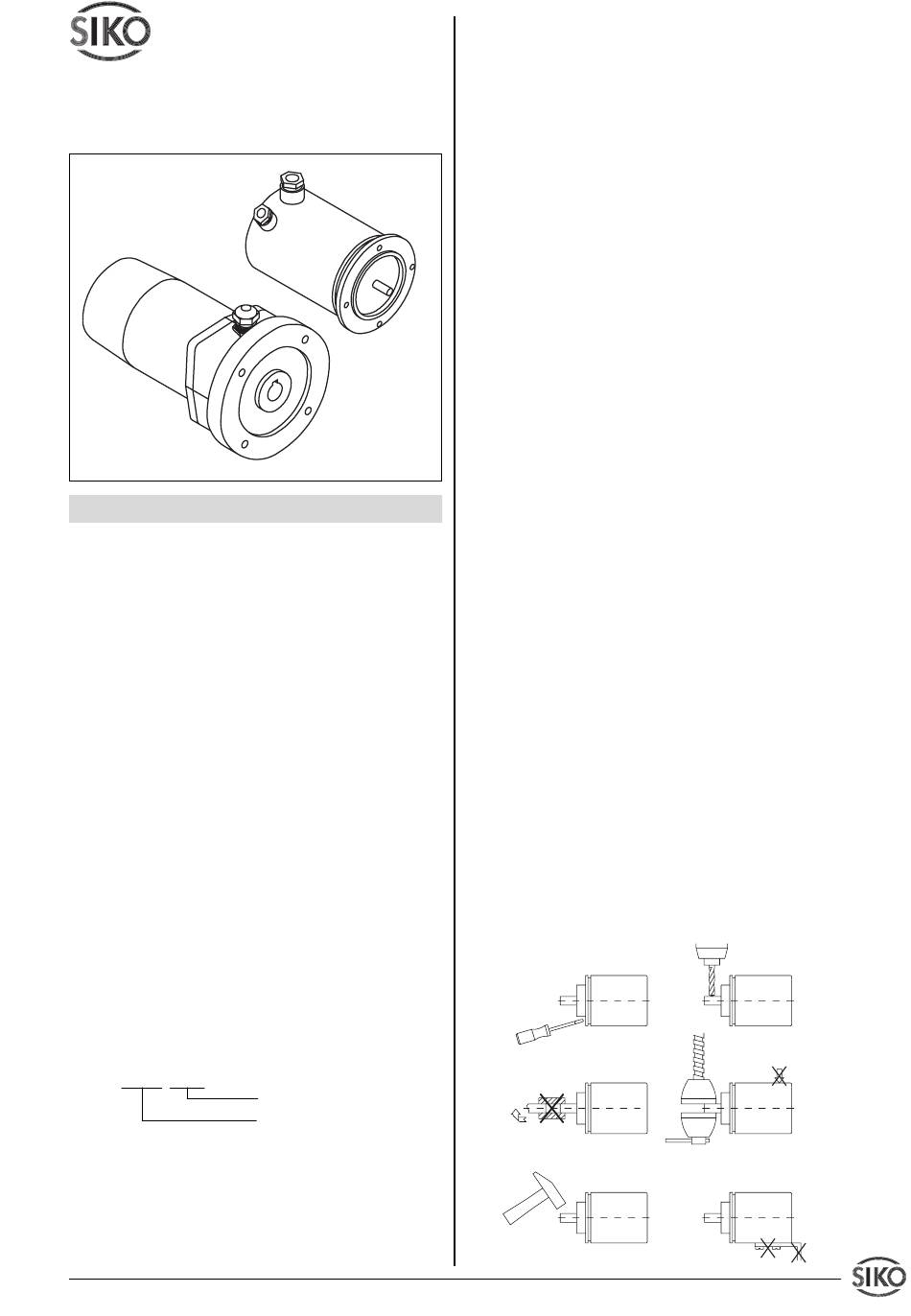

GP43/44/63/64
Getriebepotentiometer mit Endschalter
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnah-
me dieses Dokument sorgfältig durch. Beachten Sie
zu Ihrer eigenen Sicherheit und der Betriebssicher-
heit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den Be-
trieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B. GP43-0023
3. Kurzbeschreibung
Die Getriebepotentiometer zeichnen sich durch
robuste Konstruktion und kompakte Bauform aus.
Durch die Kombination von Getriebe und Potentio-
GP43/44/63/64 Datum 19.09.2002
GP43/63
GP44/64
Varianten-Nr.
Geräte-Typ
Art.Nr. 79804
meter wird der mechanische Drehwinkel der 1- oder
10-Wendel-Potentiometer dem zu messenden Be-
reich angepaßt. Eine Rutschkupplung zwischen
Getriebe und Potentiometer verhindert die mecha-
nische Zerstörung des Potentiometers beim Über-
fahren des Endanschlags (nur bei 10-Wendel-Po-
tentiometer, das 1-Wendel-Potetentiometer hat
keinen Endanschlag).
Die Getriebepotentiometer GP63/64 sind mit einem
Messwertwandler ausgerüstet. Die Widerstandswerte
der Potentiometerstellung werden in einen Schlei-
fenstrom von 4 ... 20 mA umgewandelt. Dies ermög-
licht eine Übertragung des Messwerts unabhängig
vom Widerstand der Übertragungsleitung.
Die maximal 3 Schaltnocken bieten die Möglich-
keit, drei Schaltvorgänge zu steuern.
4. Garantiehinweise
Gehen Sie sorgfältig mit dem Geber um. Es handelt
sich um ein Präzisionsmessgerät. Folgende Punkte
führen unverzüglich zum Verfall der Garantie:
• Zerlegen oder Öffnen des Gebers (soweit dies nicht
in dieser Benutzerinformation beschrieben wird).
• Unsachgemäße Kupplung der Geberwelle z.B. mit
steifen Kupplungen, die zu große Kräfte auf die
Lagerung der Geberwelle erzeugen. Verwenden Sie
bei Vollwellengebern die SIKO-Ausgleichskupplung
Typ AK18.
• Schläge auf das Gehäuse und die Welle beschädi-
gen den Geber bzw. innere Teile und sind nicht
zulässig.
• Mechanische Bearbeitung der Welle, des Flan-
sches oder Gehäuses (Bohren, Fräsen, usw.). Hier-
durch kann es zu schweren Beschädigungen der
inneren Teile des Gebers kommen.
• Unzulässige axiale oder radiale Belastung der Welle.
• Unsachgemäße Befestigung des Gebers.
Was Sie nicht tun sollten
Z.Nr. 8604015 Änd.Stand 284/02 1
