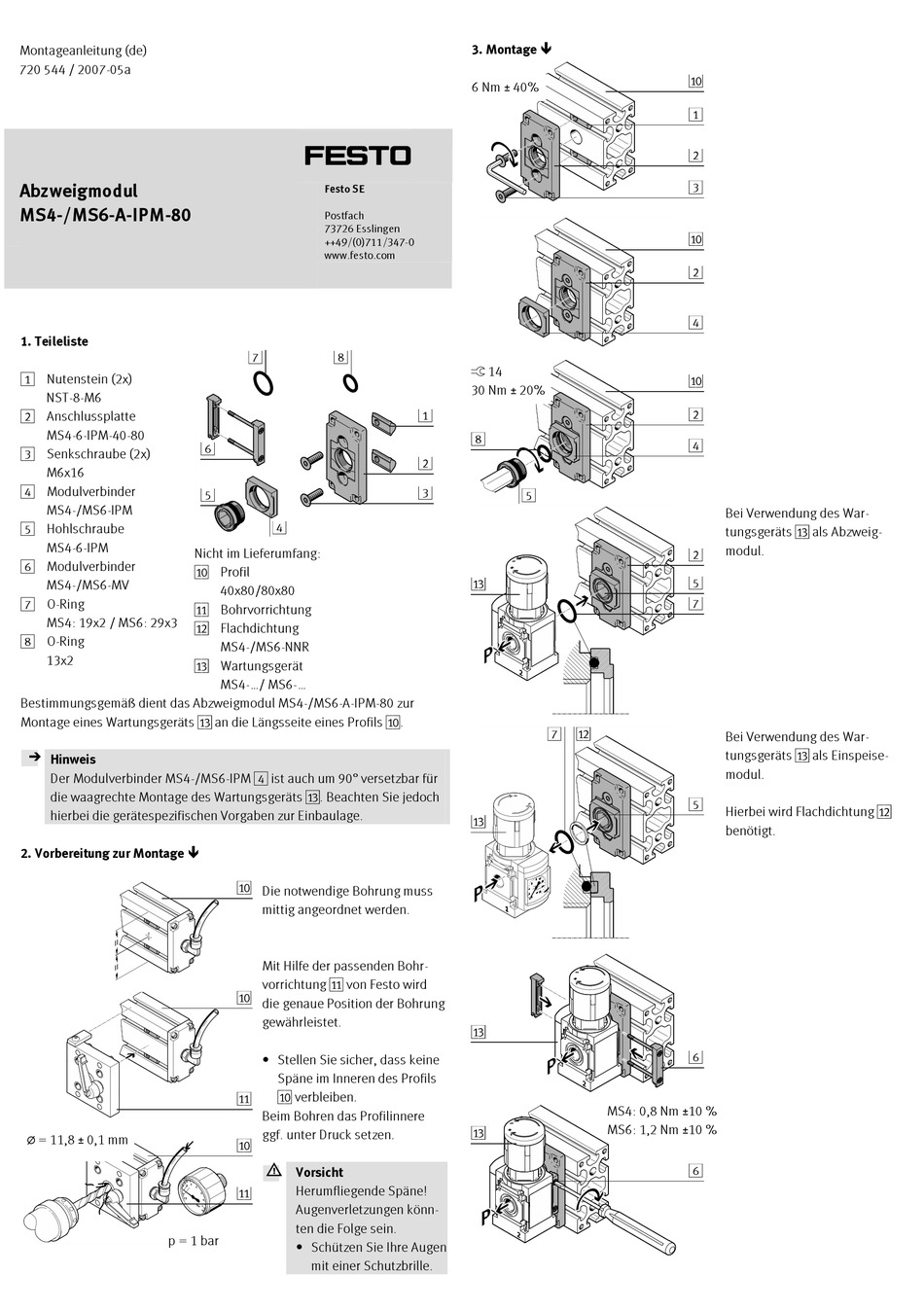

Festo MS4-A-IPM-80 Assembly Instructions

Montageanleitung (de)
720 544 / 2007-05a
Abzweigmodul
MS4-/MS6-A-IPM-80
1. Teileliste
1 Nutenstein (2x)
NST-8-M6
2 Anschlussplatte
MS4-6-IPM-40-80
3 Senkschraube (2x)
M6x16
4 Modulverbinder
MS4-/MS6-IPM
5 Hohlschraube
MS4-6-IPM
6 Modulverbinder
MS4-/MS6-MV
7 O-Ring
MS4: 19x2 / MS6: 29x3
8 O-Ring
13x2
Bestimmungsgemäß dient das Abzweigmodul MS4-/MS6-A-IPM-80 zur
Montage eines Wartungsgeräts aC an die Längsseite eines Profils aJ.
Hinweis
Der Modulverbinder MS4-/MS6-IPM 4 ist auch um 90° versetzbar für
die waagrechte Montage des Wartungsgeräts aC. Beachten Sie jedoch
hierbei die gerätespezifischen Vorgaben zur Einbaulage.
2. Vorbereitung zur Montage !
10762d_15
10762d_16
@ = 11,8 _ 0,1 mm
@ = 11,8 _ 0,1 mm
p = 1 bar
10762d_17
†‡
Festo SE
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
7 8
6
5
4
10829d_1
Nicht im Lieferumfang:
aJ Profil
40x80/80x80
aA Bohrvorrichtung
aB Flachdichtung
MS4-/MS6-NNR
aC Wartungsgerät
MS4-.../ MS6-...
aJ
Die notwendige Bohrung muss
mittig angeordnet werden.
Mit Hilfe der passenden Bohr-
vorrichtung aA von Festo wird
aJ
die genaue Position der Bohrung
gewährleistet.
• Stellen Sie sicher, dass keine
Späne im Inneren des Profils
aJ verbleiben.
aA
Beim Bohren das Profilinnere
ggf. unter Druck setzen.
aJ
Vorsicht
Herumfliegende Späne!
aA
Augenverletzungen könn-
ten die Folge sein.
• Schützen Sie Ihre Augen
mit einer Schutzbrille.
3. Montage !
6 Nm _ 40%
10829d_2
10829d_3
ß 14
30 Nm _ 20%
1
8
2
3
5
10829d_4
aC
10829d_5
7 aB
aC
10829d_6
aC
10829d_7
aC
10829d_8
aJ
1
2
3
aJ
2
4
aJ
2
4
Bei Verwendung des War-
tungsgeräts aC als Abzweig-
modul.
2
5
7
Bei Verwendung des War-
tungsgeräts aC als Einspeise-
modul.
5
Hierbei wird Flachdichtung aB
benötigt.
6
MS4: 0,8 Nm _10 %
MS6: 1,2 Nm _10 %
6
