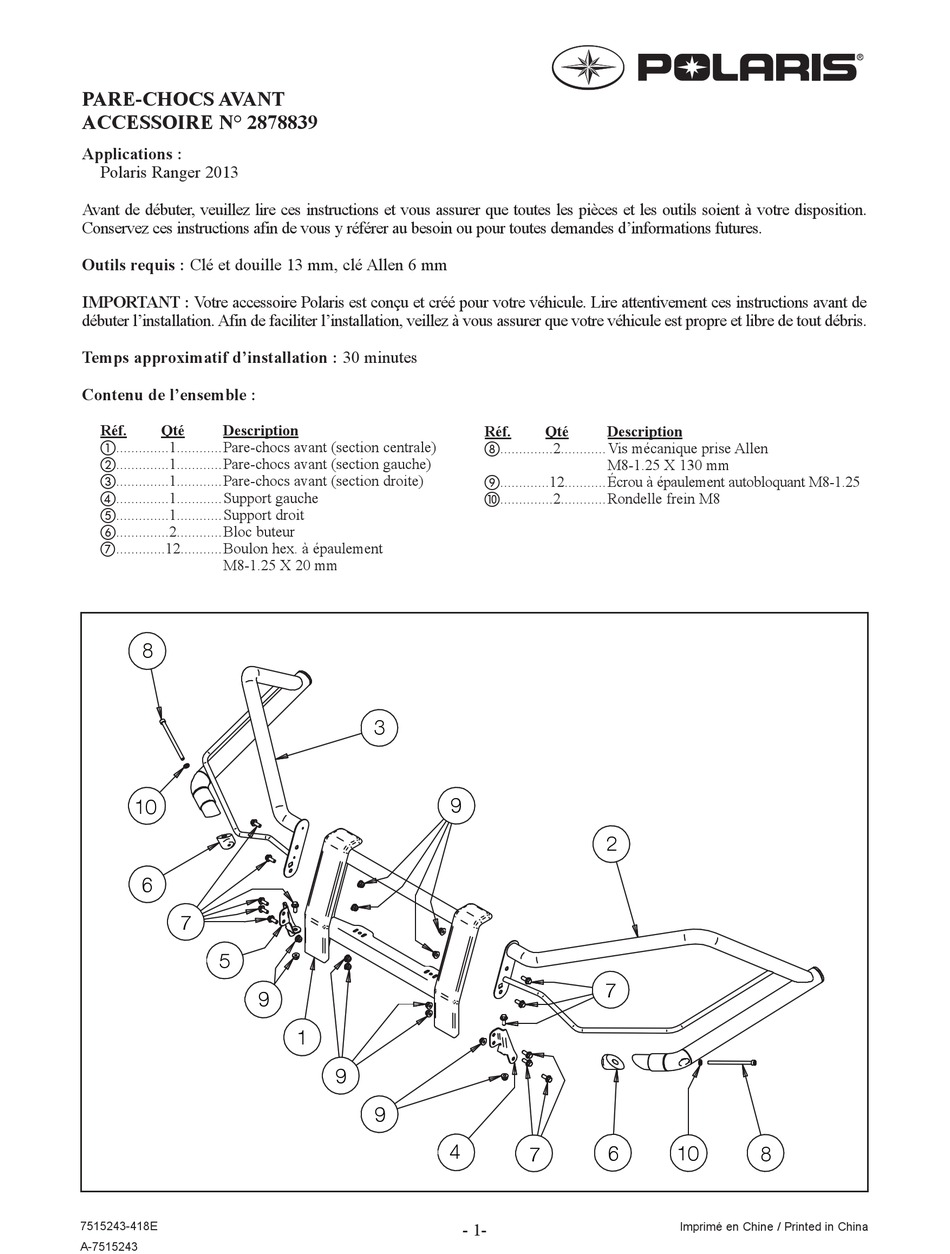

PARE-CHOCS AVANT
ACCESSOIRE N° 2878839
Applications :
Polaris Ranger 2013
Avant de débuter, veuillez lire ces instructions et vous assurer que toutes les pièces et les outils soient à votre disposition.
Conservez ces instructions afin de vous y référer au besoin ou pour toutes demandes d'informations futures.
Outils requis : Clé et douille 13 mm, clé Allen 6 mm
IMPORTANT : Votre accessoire Polaris est conçu et créé pour votre véhicule. Lire attentivement ces instructions avant de
débuter l'installation. Afin de faciliter l'installation, veillez à vous assurer que votre véhicule est propre et libre de tout débris.
Temps approximatif d'installation : 30 minutes
Contenu de l'ensemble :
Réf.
Qté
Description
..............1............Pare-chocs avant (section centrale)
..............1............Pare-chocs avant (section gauche)
..............1............Pare-chocs avant (section droite)
d ..............1............Support gauche
e ..............1............Support droit
f ..............2............Bloc buteur
g .............12...........Boulon hex. à épaulement
M8-1.25 X 20 mm
8
10
6
7
5
9
7515243-418E
A-7515243
3
9
1
9
9
4
- 1-
Réf.
Qté
Description
h ..............2............Vis mécanique prise Allen
M8-1.25 X 130 mm
i .............12...........Écrou à épaulement autobloquant M8-1.25
j ..............2............Rondelle frein M8
2
7
6
7
10
8
Imprimé en Chine / Printed in China
