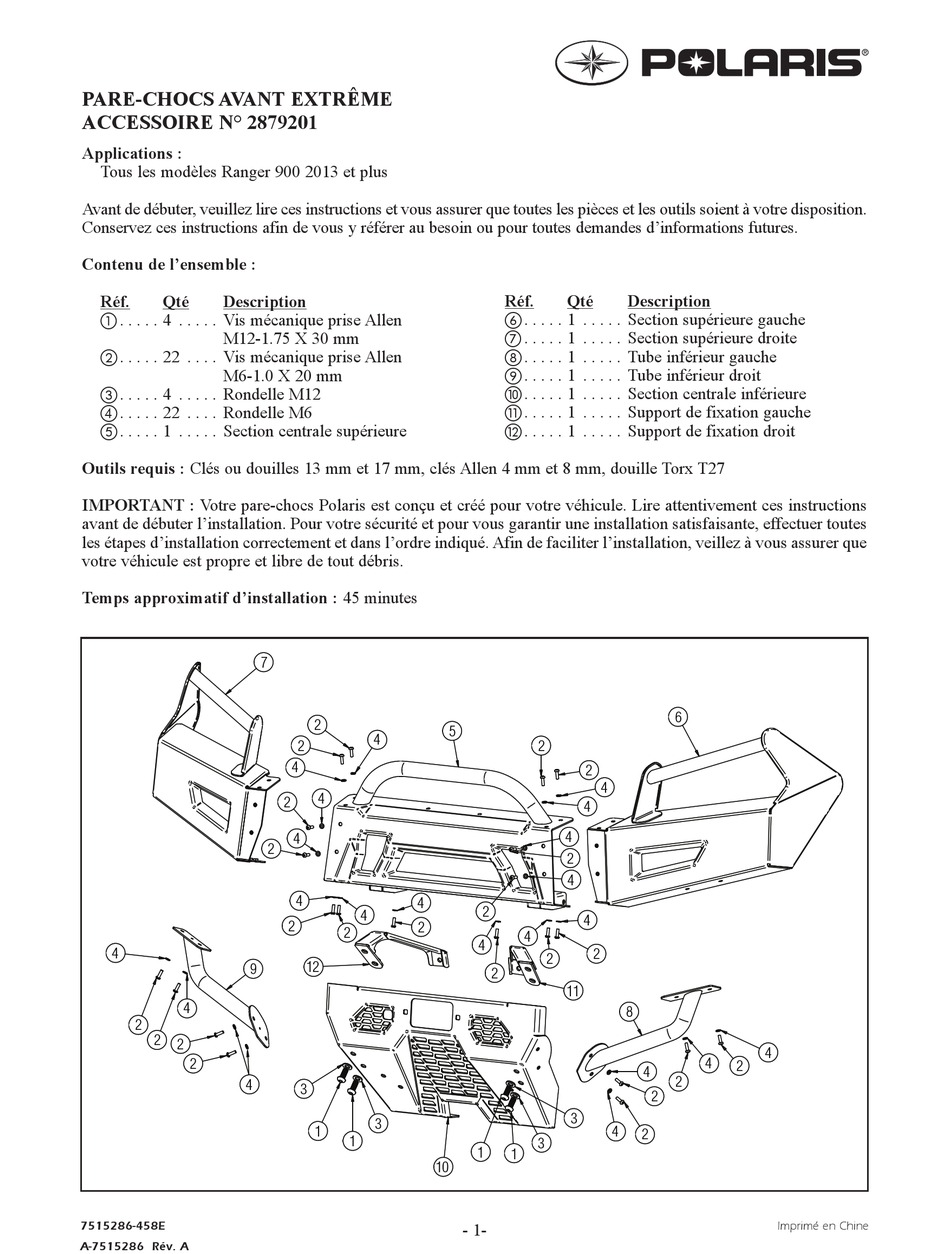

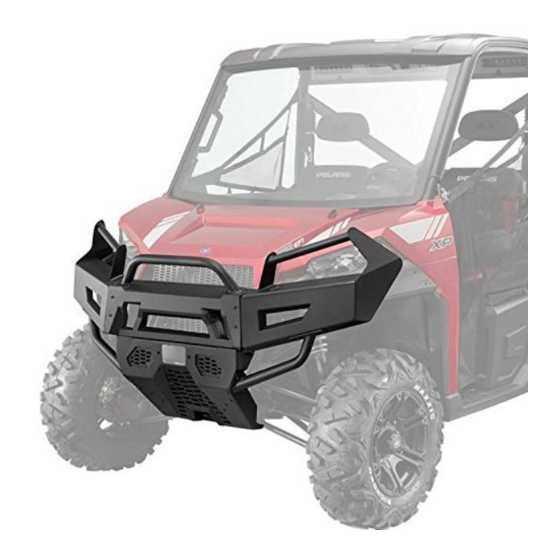

PARE-CHOCS AVANT EXTRÊME
ACCESSOIRE N° 2879201
Applications :
Tous les modèles Ranger 900 2013 et plus
Avant de débuter, veuillez lire ces instructions et vous assurer que toutes les pièces et les outils soient à votre disposition.
Conservez ces instructions afin de vous y référer au besoin ou pour toutes demandes d'informations futures.
Contenu de l'ensemble :
Réf. Qté Description
a . . . . . 4 . . . . . Vis mécanique prise Allen
M12-1.75 X 30 mm
b . . . . . 22 . . . . Vis mécanique prise Allen
M6-1.0 X 20 mm
c . . . . . 4 . . . . . Rondelle M12
d . . . . . 22 . . . . Rondelle M6
e . . . . . 1 . . . . . Section centrale supérieure
Outils requis : Clés ou douilles 13 mm et 17 mm, clés Allen 4 mm et 8 mm, douille Torx T27
IMPORTANT : Votre pare-chocs Polaris est conçu et créé pour votre véhicule. Lire attentivement ces instructions
avant de débuter l'installation. Pour votre sécurité et pour vous garantir une installation satisfaisante, effectuer toutes
les étapes d'installation correctement et dans l'ordre indiqué. Afin de faciliter l'installation, veillez à vous assurer que
votre véhicule est propre et libre de tout débris.
Temps approximatif d'installation : 45 minutes
4
9
4
2
2
2
2
4
7515286-458E
A-7515286 Rév. A
7
2
4
2
4
4
2
4
2
4
4
4
2
2
2
12
3
3
1
1
10
Réf. Qté Description
f . . . . . 1 . . . . . Section supérieure gauche
g . . . . . 1 . . . . . Section supérieure droite
h . . . . . 1 . . . . . Tube inférieur gauche
i . . . . . 1 . . . . . Tube inférieur droit
j . . . . . 1 . . . . . Section centrale inférieure
k . . . . . 1 . . . . . Support de fixation gauche
l . . . . . 1 . . . . . Support de fixation droit
5
2
2
4
4
4
2
4
2
4
4
4
2
2
2
11
8
3
4
3
1
1
- 1-
6
4
4
2
4
2
2
2
Imprimé en Chine
