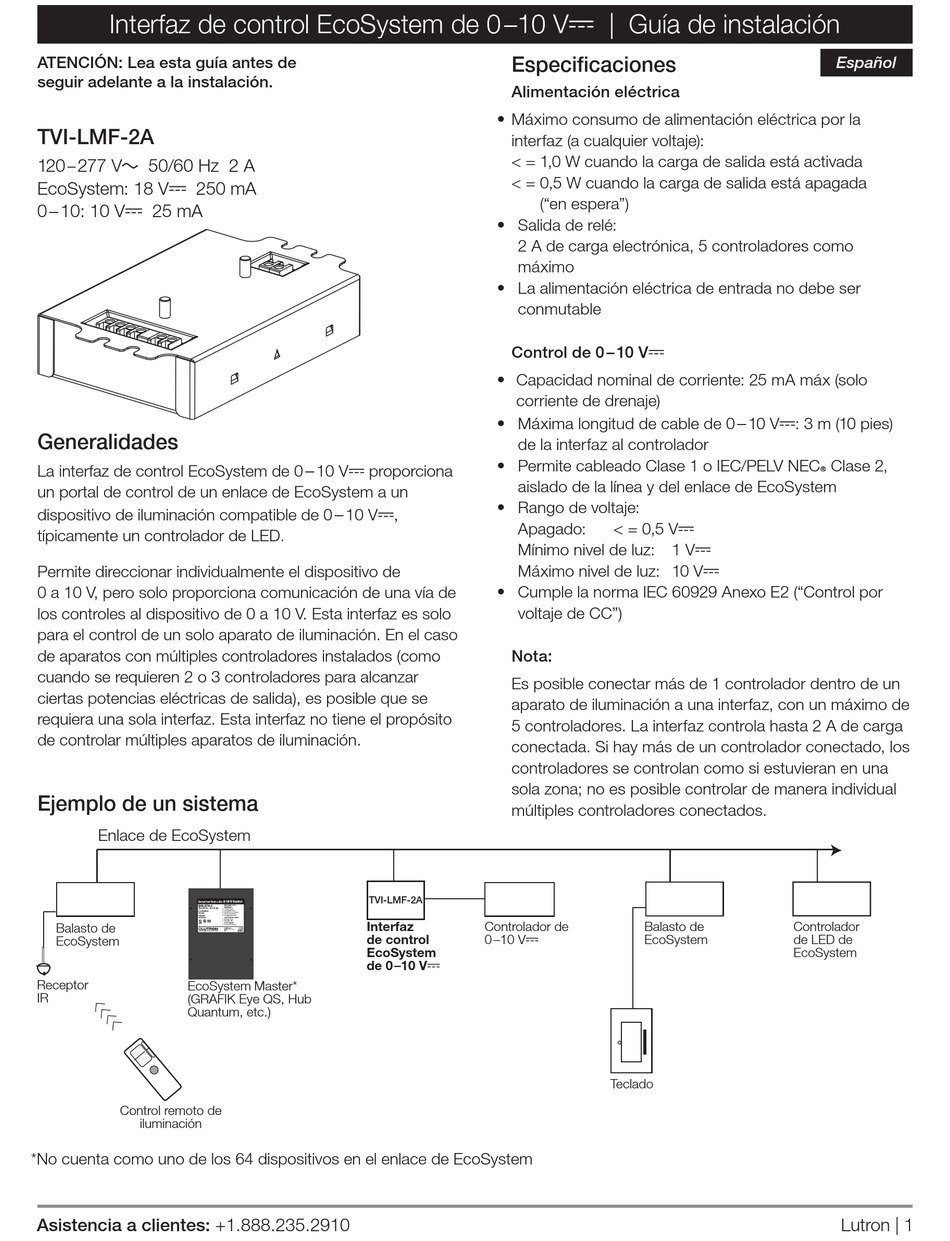

Interfaz de control EcoSystem de 0 –10 V- | Guía de instalación
ATENCIÓN: Lea esta guía antes de
seguir adelante a la instalación.
TVI-LMF-2A
120 277 V~ 50/60 Hz 2 A
–
EcoSystem: 18 V- 250 mA
0 – 10: 10 V- 25 mA
Generalidades
La interfaz de control EcoSystem de 0
un portal de control de un enlace de EcoSystem a un
dispositivo de iluminación compatible de 0
típicamente un controlador de LED.
Permite direccionar individualmente el dispositivo de
0 a 10 V, pero solo proporciona comunicación de una vía de
los controles al dispositivo de 0 a 10 V. Esta interfaz es solo
para el control de un solo aparato de iluminación. En el caso
de aparatos con múltiples controladores instalados (como
cuando se requieren 2 o 3 controladores para alcanzar
ciertas potencias eléctricas de salida), es posible que se
requiera una sola interfaz. Esta interfaz no tiene el propósito
de controlar múltiples aparatos de iluminación.
Ejemplo de un sistema
Enlace de EcoSystem
Balasto de
EcoSystem
Receptor
EcoSystem Master*
IR
(GRAFIK Eye QS, Hub
Quantum, etc.)
Control remoto de
iluminación
*No cuenta como uno de los 64 dispositivos en el enlace de EcoSystem
Asistencia a clientes: +1.888.235.2910
–
10 V- proporciona
–
10 V-,
TVI-LMF-2A
Interfaz Controlador de
de control 0 –10 V-
EcoSystem
de 0 –10 V-

Especificaciones

Alimentación eléctrica
• Máximo consumo de alimentación eléctrica por la
interfaz (a cualquier voltaje):
< = 1,0 W cuando la carga de salida está activada
< = 0,5 W cuando la carga de salida está apagada
("en espera")
• Salida de relé:
2 A de carga electrónica, 5 controladores como
máximo
• La alimentación eléctrica de entrada no debe ser
conmutable
Control de 0 – 10 V-
• Capacidad nominal de corriente: 25 mA máx (solo
corriente de drenaje)
• Máxima longitud de cable de 0
de la interfaz al controlador
• Permite cableado Clase 1 o IEC/PELV NECR Clase 2,
aislado de la línea y del enlace de EcoSystem
• Rango de voltaje:
Apagado: < = 0,5 V-
Mínimo nivel de luz: 1 V-
Máximo nivel de luz: 10 V-
• Cumple la norma IEC 60929 Anexo E2 ("Control por
voltaje de CC")
Nota:
Es posible conectar más de 1 controlador dentro de un
aparato de iluminación a una interfaz, con un máximo de
5 controladores. La interfaz controla hasta 2 A de carga
conectada. Si hay más de un controlador conectado, los
controladores se controlan como si estuvieran en una
sola zona; no es posible controlar de manera individual
múltiples controladores conectados.
Balasto de
EcoSystem
Teclado
Español
–
10 V-: 3 m (10 pies)
Controlador
de LED de
EcoSystem
Lutron | 1
