IT

rEqUIsItI d'InstAllAZIOnE

1. Periferica sorgente HDMI (DVD, PS3, decoder televisivo, PC, ecc..)
2. Schermi HDMI come SDTV, HDTV e proiettore con porta HDMI.

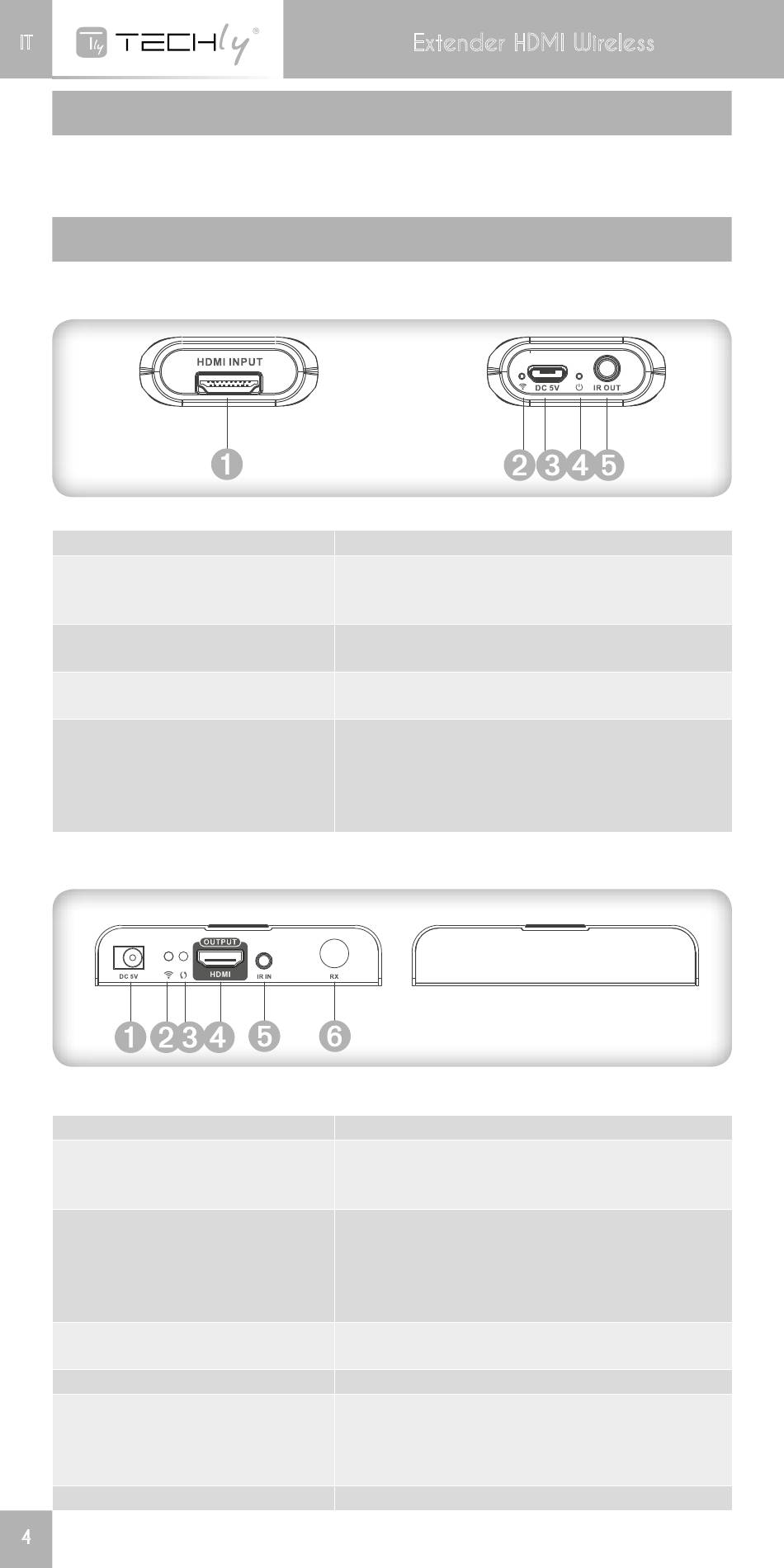

dEsCrIZIOnE PAnnEllO
HdMI ExtEndEr tx (trasmettitore)
(1) Ingresso HDMI
(2) Indicatori di collegamento
(3) Ingresso alimentazione
(4) Spia di alimentazione
(5) Cavo di interfaccia per
estensione IR blaster
HdMI ExtEndEr rx (ricevitore)
(1) Ingresso alimentazione
(2) Indicatore collegamento
wireless
(3) Spia trasmissione dati
(3) Spia collegamento
(4) Uscita HDMI
(5) Interfaccia per cavo di
estensione ricevitore
(6) Antenna
4
Extender HDMI Wireless
Collegare alla sorgente HDMI
L'indicatore LED rimane acceso quando
c'è segnale HDMI in ingresso, lampeggia
durante la trasmissione dei dati
Collegare con il cavo USB che fornisce
l'alimentazione
L'indicatore LED si accende quando il
prodotto è acceso
Connettere con il cavo di estensione
IR blaster. Posizionare l'IR Blaster il più
vicino possibile alla sorgente per una
trasmissione ottimale del segnale IR dal
ricevitore
Connettere con l'alimentatore DC5V/2A
È acceso quando la connessione tra
trasmettitore e ricevitore risulta buona,
altrimenti, è spento
Il led lampeggia lentamente durante la
fase di creazione del collegamento. Il
led lampeggia velocemente quando la
connessione è avvenuta con successo e si
stanno trasmettendo i dati
È illuminato quando il segnale wireless
è presente
Connettere con lo schermo HDMI
Connettere con il cavo di estensione
del ricevitore IR. Assicurarsi che il
telecomando operi all'interno del range
richiesto dal ricevitore IR
Riceve il segnale wireless
