R82 Combi Frame Mounting Instruction page 9

Asennusohje
Kuljetuskannattimen asennus Combi Frame -alustaan, jossa Panda Futura -istuin
3. Varmista, että istuimen selkänoja ja alustan selkänoja ovat
yhdensuuntaiset ja pysty-suorassa.

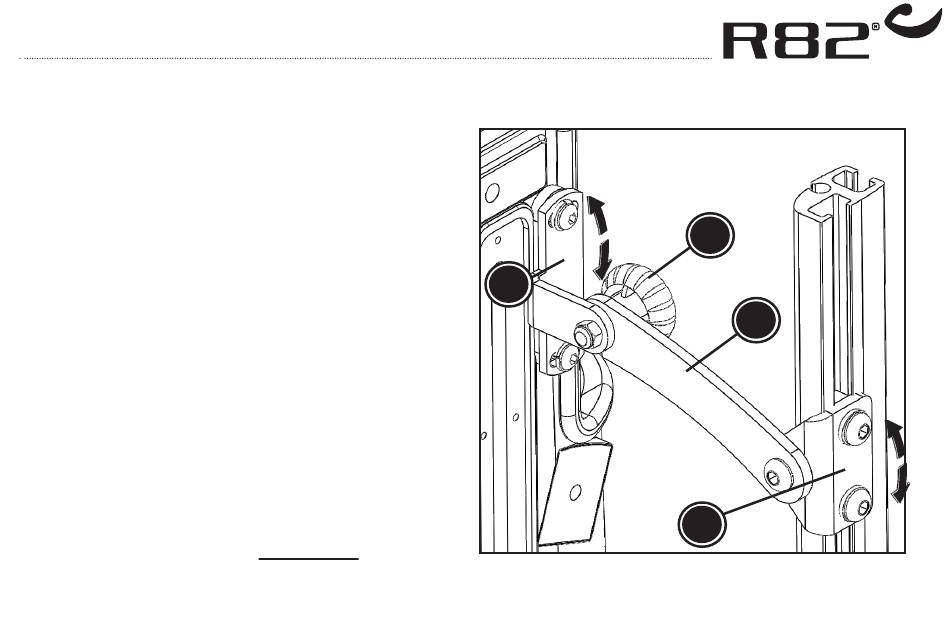

* Asenna kannatin (A) Combi Framen profiiliin. Huomio, että
kannatin on käännettävissä 180 astetta riippuen istuimen ja
alustan koon yhdistelmästä.
* Asenna kannatin (B) Panda Futuran selkänojaan piirrokses-
sa esitetyllä tavalla. Huomio, että kannatin on käännettävissä
180 astetta riippuen istuimen ja alustan koon yhdistelmästä.
* Sormiruuvi (C) ruuvataan kannattimeen (B). Kiristä sormi-
ruuvin päässä oleva mutteri.
* Kannattimeen (A) asennettu tanko (D) viedään sormiruuvin
(C) yli.
* Kiristä sormiruuvi.
* Kannatinta (A) voidaan löysentää lopullisia säätöjä varten.
Istuin voidaan helposti irroittaa löysäämällä sormiruuvi (C) ja
nostamalla kannattimeen (A) kiinnitettyä tankoa (D).
Combi Frame manuaali internetissä: www.R82.com
B
C
D
A
