Instruction de montage
Montage des crochets de transport sur un Châssis Combi avec siège Panda Futura
3. Assurez-vous que la position du dossier du siège et celle de
la partie arrière du cadre sont parallèles.

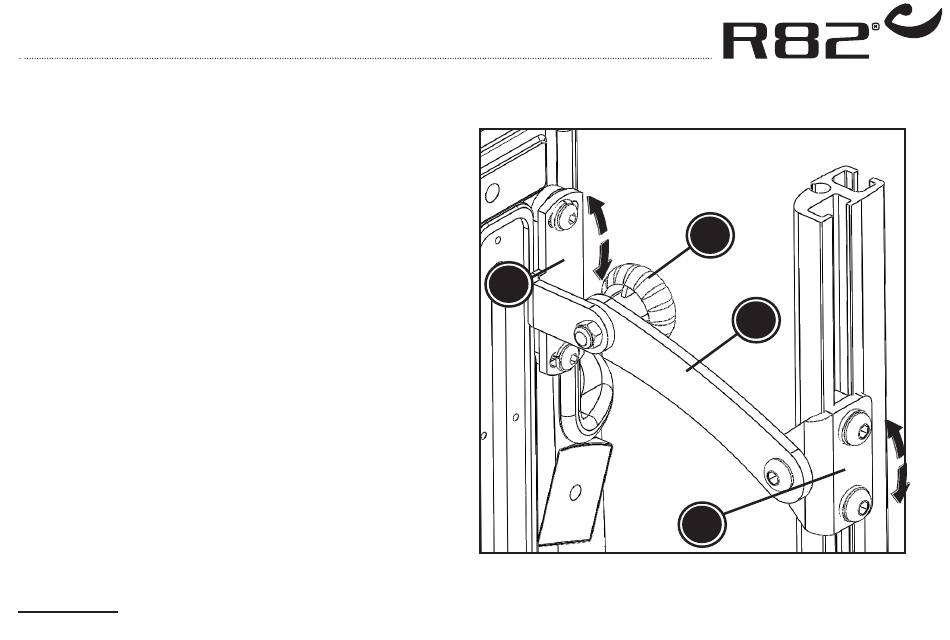

* Montez la fixation (A) sur le profil du Combi Frame. Notez
que la fixation est réversible à 180° en fonction de la com-
binaison de taille entre siège et châssis.
* Montez la fixation (B) sur le dossier du Panda Futura, comme
montré sur le dessin. Notez que la fixation est réversible à
180° en fonction de la combinaison de taille entre siège et
châssis.
* La vis à serrage manuel (C) est vissée sur la fixation (B).
Serrez l'écrou sur l'extrémité de la vis à serrage manuel.
* La barre (D) montée sur la fixation (A) est placée sur la vis
à serrage manuel (C).
* Resserrez la vis à serrage manuel.
* La fixation (A) peut être desserrée pour un ajustement final.
Le siège peut être facilement retiré en desserrant la vis à ser-
rage manuel (C) et en soulevant la barre (D) montée sur la
fixation (A).
Vous pouvez trouver le manuel du Combi Frame sur
www.R82.com
