R82 Combi Frame Mounting Instruction page 13

Montageanleitung
Montage der Transportsicherung für den Combi Frame mit Panda Futura Sitzeinheit
3. Stellen Sie sicher, dass der Sitzrücken und der Gestellrücken
in der Senkrechten genau parallel positioniert sind.

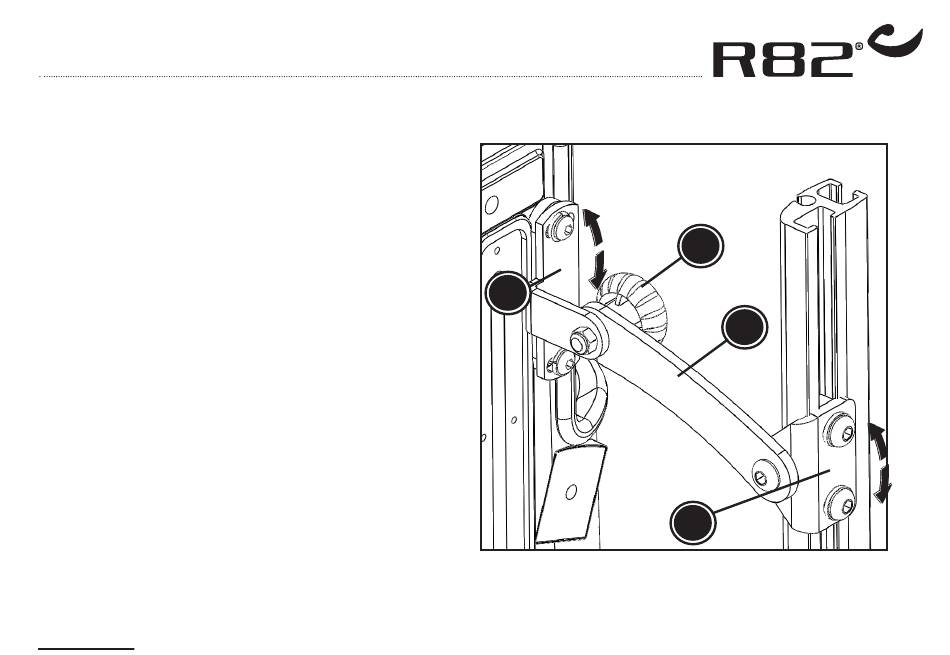

* Montieren Sie die Halterung (A) am Gestell des Combi
Frame. Bitte beachten Sie das die Halterung je nach Kom-
bination combi frame und Sitzeinheit Panda Futura auch um
180 Grad gedreht werden kann!
* Befestigen Sie die Halterung (B) am Rücken des Panda
Futura (wie der Abbildung zu entnehmen ist). Bitte beachten
Sie das die Halterung je nach Kombination combi frame und
Sitzeinheit Panda Futura auch um 180 Grad gedreht werden
kann!
* Die Flügelschraube (C) wird in die Halterung (B) geschraubt.
Ziehen Sie die Mutter am Ende der Flügelschraube fest.
* Der an der Halterung (A) montierte Bügel (D) wird über der
Flügelschraube (C) platziert.
* Ziehen Sie die Flügelschraube fest.
* Die Halterung (A) kann zur abschließenden Feineinstellung
nochmal gelöst werden.
Der Sitz lässt sich leicht ausbauen, indem Sie die Flügelschrau-
be (C) lösen und den an der Halterung (A) befestigten Bügel
(D) anheben.
Das Handbuch des Combi Frame finden Sie unter
www.R82.com
