Santec SNC-6312IRH Quick Installation Manual

Kurzanleitung / Quick installation guide
SNC-6312IRH, SNC-6315IRH

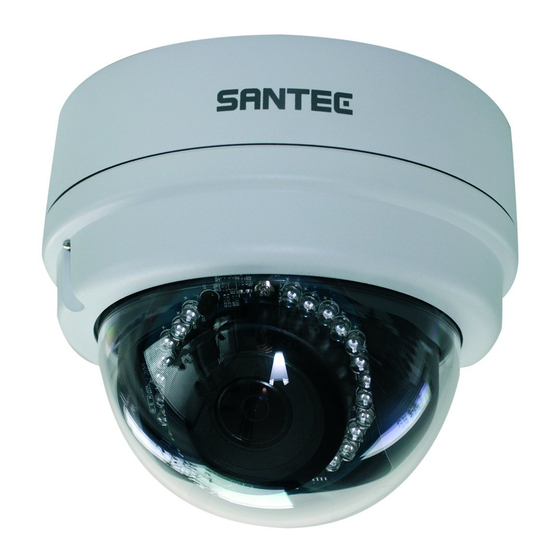

IP-Kamera SNC-6312IRH und SNC-6315IRH
Um die IP-Kuppelkamera in Betrieb zu nehmen, gehen Sie bitte wie folgt vor:
1. Installieren Sie die Kamera an der gewünschten Stelle:
Öffnen Sie das Gehäuse und entfernen Sie das Innengehäuse sowie das
Kameramodul.
Schrauben Sie die Gehäuseplatte an der gewünschten Stelle fest.
Befestigen Sie dann wieder das Kameramodul auf der Gehäuseplatte.
Führen Sie die Kabel durch die dafür vorgesehene Gehäuseöffnung und
schließen Sie sie an den entsprechenden Buchsen am Kameramodul an.
Schließen Sie die Kamera über ein LAN-Kabel ans Netzwerk an (bei
Netzwerkverbindung leuchtet die Netzwerk-LED orange).
Richten Sie das Objektiv auf das gewünschte Objekt aus.
Drehen Sie die Fokus- und Zoomringe, um ein scharfes Bild zu erzielen
(verfolgen Sie die Bildqualität in der Live-Ansicht des Web-Browsers).
Setzen Sie das Innengehäuse und dann das Außengehäuse wieder auf und
schrauben Sie es fest.
2. Nutzen Sie PoE (Power-over-Ethernet) zur Spannungsversorgung (PoE Switch oder
PoE Injector erforderlich) bzw. 12 V DC / 24 V AC.
3. Legen Sie die beiliegende CD in Ihren PC/Laptop ein und installieren Sie den
IP-Finder.
4. Der IP-Finder zeigt Ihnen eine IP-Adresse für die Kamera an.
Bei einem Doppelklick auf die IP-Adresse wird standardmäßig der Internet Explorer
geöffnet. Sollte dieses nicht funktionieren, können Sie auch manuell die vom IP-
Finder angezeigte IP-Adresse im Internet Explorer eingeben. Mittels des IP-Finders
kann bei Bedarf der Kamera eine andere IP-Adresse zugewiesen werden.
IP-Adresse:
Die Kamera ist mit einer standardmäßigen IP-Adresse ausgestattet:
Standard IP-Adresse: 192.168.1.168 (oder durch DHCP eingestellt, wenn verfügbar)
Benutzername:
Passwort:
Heizung:
Die eingebaute Heizung funktioniert nur bei 12 V DC / 24 V AC Betrieb und nicht bei PoE.
Weitere Informationen zur Installation und Konfigurationen der Kamera entnehmen Sie bitte
der Bedienungsanleitung.
Irrtum und technische Änderungen vorbehalten.
KURZANLEITUNG
admin
9999
Version 1.1sfi/0213/dt-engl/A5
