SICK IQ80-50BPP-KC0 Installation Instructions

112
92
9,3
5,5
65
1
PNP
4
2
3
T echnische Änderungen behalten wir uns ohne vorherige Ankündigung vor.
Bestimmungsgemäße Verwendung
Der Näherungsschalter erfaßt berührungslos Metalle und meldet sie
durch ein Schaltsignal.
• Nennschaltabstand (Sn): 50 mm;
• Arbeitsabstand (Sa): 40mm (bündig und überbündig eingebaut);
35mm (nicht bündig eingebaut).
(Werte nach Norm-Messung auf ST 37; bei anderen Metallen kürzer).
Montage
Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer
Montagehalterung.
3 Einbauarten:
nicht bündig
Freiräume an der aktiven Fläche bei Einbau in Metall:
3 x S
Bei allen Einbauarten
40
7,5
L +
DC 10 - 36 V
DC
Ia = 250 mA
L
bündig überbündig
5mm
n
3-4mm
Zusätzlich bei überbündigem
Einbau
40
Montageanleitung
Installation Instructions
Notice de Montage
LED

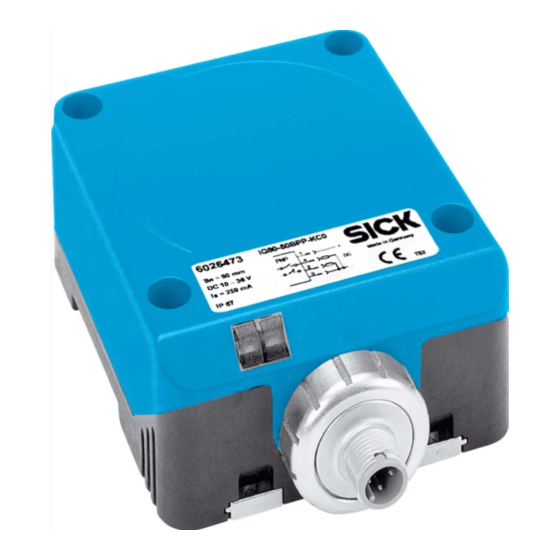

Induktiver Näherungssensor
Inductive proximity sensor
Détecteur de proximité inductif
IQ80-50BPP-KC0
Art.-Nr.: 6026473
Sachnr. 701755 00 01/03
Papier chlorfrei
Mindestabstände bei Montage mehrerer Schalter gleichen Typs:
Elektrischer Anschluß
Schalten Sie die Anlage vor dem Anschluß spannungsfrei. Bei
Geräten mit Steckverbindung ist der Steckereinsatz drehbar (in
45°-Schritten).
Überwurfmutter lösen
Betrieb
Prüfen Sie, ob der Schalter sicher funktioniert:
• Die grüne LED leuchtet, wenn Versorgungsspannung anliegt.
• Die gelbe LED leuchtet bei durchgeschaltetem Ausgang.
Der Betrieb des Näherungsschalters ist wartungsfrei. Für einwandfrei-
es Funktionieren ist zu beachten:
• Die aktive Fläche und der Freiraum sollten von metallischen Ablage-
3-4mm
rungen und Fremdkörpern freigehalten werden; insbesondere bei
Montage mit aktiver Fläche nach oben.
• EMV: Das Gerät erfüllt die Anforderungen nach EN60947-5-2
8 x S
n
Steckereinsatz
drehen
a a a
LEDs
Überwurfmutter
festziehen
