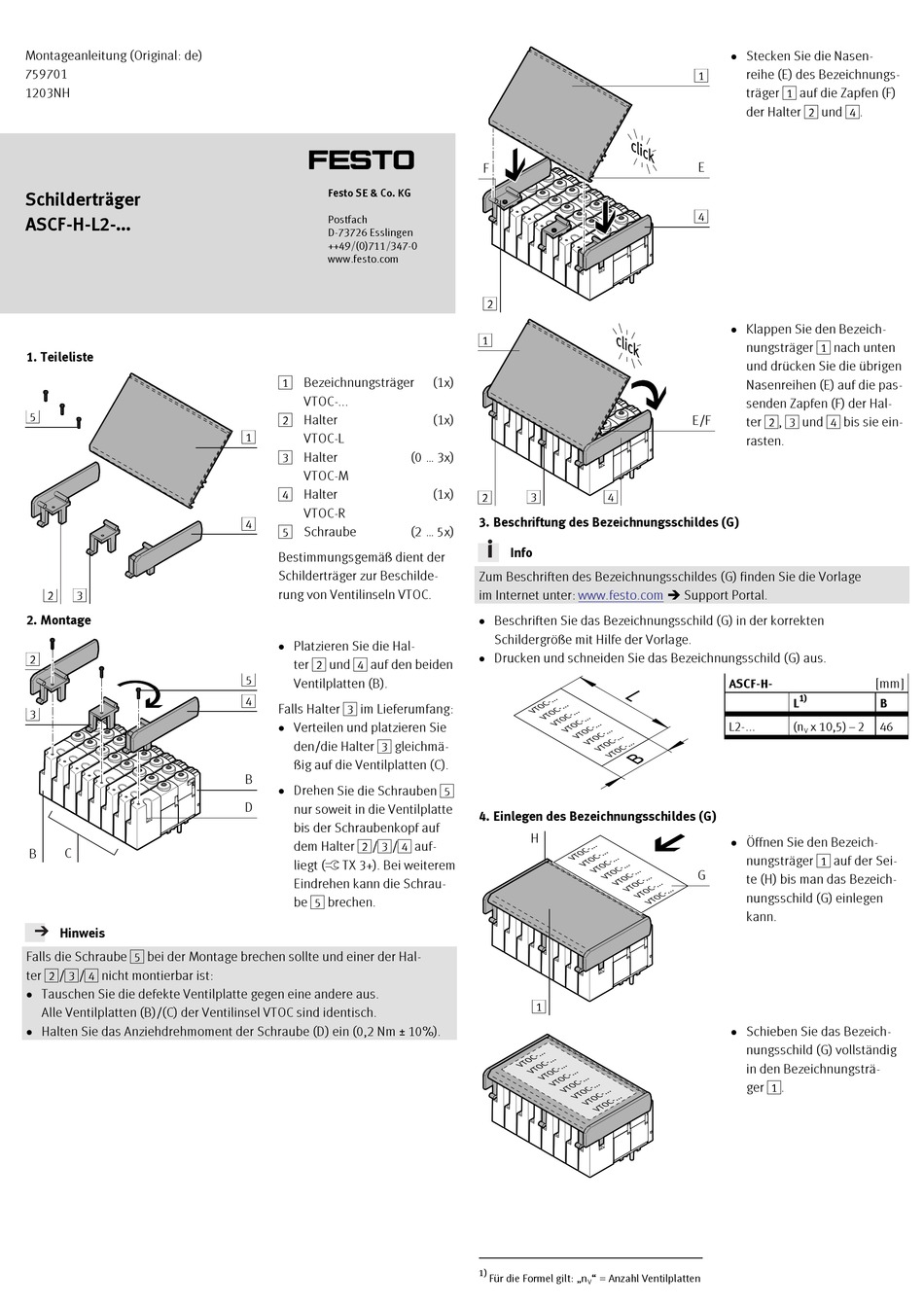

Festo ASCF-H-L2 Series Assembly Instructions

Montageanleitung (Original: de)
759701
1203NH
Schilderträger
ASCF-H-L2-...
1. Teileliste
5
16467d_1
2 3
2. Montage
2
3
B C
16467d_2
Hinweis
Falls die Schraube 5 bei der Montage brechen sollte und einer der Hal-
ter 2/3/4 nicht montierbar ist:
 Tauschen Sie die defekte Ventilplatte gegen eine andere aus.
Alle Ventilplatten (B)/(C) der Ventilinsel VTOC sind identisch.
 Halten Sie das Anziehdrehmoment der Schraube (D) ein (0,2 Nm _ 10%).
r
†‡
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Bezeichnungsträger
VTOC-...
2 Halter
1
VTOC-L
3 Halter
VTOC-M
4 Halter
VTOC-R
4
5 Schraube
Bestimmungsgemäß dient der
Schilderträger zur Beschilde-
rung von Ventilinseln VTOC.
 Platzieren Sie die Hal-
ter 2 und 4 auf den beiden
5
Ventilplatten (B).
4
Falls Halter 3 im Lieferumfang:
 Verteilen und platzieren Sie
den/die Halter 3 gleichmä-
ßig auf die Ventilplatten (C).
B
 Drehen Sie die Schrauben 5
D
nur soweit in die Ventilplatte
bis der Schraubenkopf auf
dem Halter 2/3/4 auf-
liegt (ß TX 3+). Bei weiterem
Eindrehen kann die Schrau-
be 5 brechen.
F
2
16467d_3
1
(1x)
(1x)
(0 ... 3x)
(1x)
2 3
16467d_4
3. Beschriftung des Bezeichnungsschildes (G)
(2 ... 5x)
Info
Zum Beschriften des Bezeichnungsschildes (G) finden Sie die Vorlage
im Internet unter: www.festo.com
 Beschriften Sie das Bezeichnungsschild (G) in der korrekten
Schildergröße mit Hilfe der Vorlage.
 Drucken und schneiden Sie das Bezeichnungsschild (G) aus.
16467d_7
4. Einlegen des Bezeichnungsschildes (G)
H
1
16467d_5
16467d_6
1)
1)
Für die Formel gilt: „n
 Stecken Sie die Nasen-
reihe (E) des Bezeichnungs-
1
träger 1 auf die Zapfen (F)
der Halter 2 und 4.
E
4
 Klappen Sie den Bezeich-
nungsträger 1 nach unten
und drücken Sie die übrigen
Nasenreihen (E) auf die pas-
senden Zapfen (F) der Hal-
E/F
ter 2, 3 und 4 bis sie ein-
rasten.
4
 Support Portal.
ASCF-H-
L2-...
 Öffnen Sie den Bezeich-
nungsträger 1 auf der Sei-
G
te (H) bis man das Bezeich-
nungsschild (G) einlegen
kann.
 Schieben Sie das Bezeich-
nungsschild (G) vollständig
in den Bezeichnungsträ-
ger 1.
" = Anzahl Ventilplatten
V
[mm]
1)
L B
(n x 10,5) – 2 46
V
