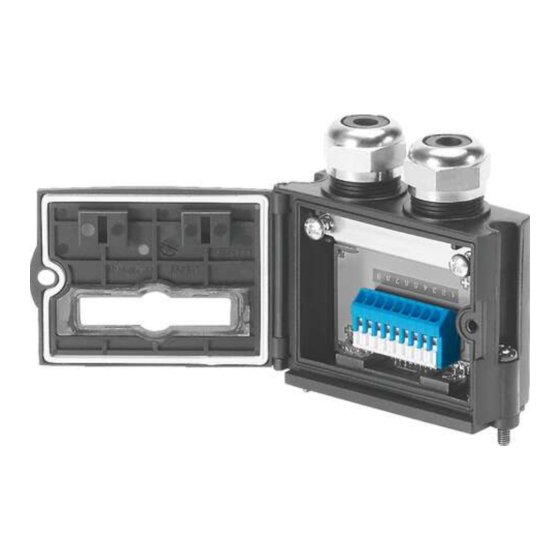

Field bus plug

Advertisement

Available languages

Available languages

Montageanleitung
Feldbusstecker FBS-SUB-9-GS-1X9POL-B (TN 534497)
Einzelteile des Steckers
1
Überwurfmutter
2
Aussendichtring
3
Innendichtring
4
Unterlegscheibe
5
Schraube
6
Klemmbügelschraube
7
Klemmbügel
8
Überwurfmutter
9
Aussendichtring
10
Blindstopfen
11
Unterlegscheibe
12
Gehäuse
13
Formdichtung
14
Senkschraube
Montage
1. Formdichtung (13) in Vertiefung des Gehäuses (12) einlegen.
2. Überwurfmutter (1) und passenden Dichtring auf Buskabel auffädeln.
– Kabeldurchmesser 5..8 mm:
– Kabeldurchmesser 7..10 mm: nur Aussendichtring (2) verwenden.
3. Buskabel abisolieren und Schirmgeflecht an Kabelmantel zurücklegen.
4. Buskabel durch das Gehäuse (12) führen und Kabelschirm mit Klemmbügel (7) und
Klemmbügelschrauben (6) an Kontaktfläche der Leiterplatte klemmen. Das Schirmgeflecht muss blank
unter den Klemmbügel geklemmt werden.
5. Überwurfmutter (1) und Aussendichtring (2) bzw. (2), (3), (4) an Gehäuse (12) anschrauben.
6. Adern des Bukabels entsprechend der Anschlussbelegung an Klemmleiste anklemmen. Siehe
Leiterplattenbeschriftung. Entriegeln und verriegeln der Kabelklemme durch Verschieben des
Entriegelungsschiebers.
7. Überwurfmutter (8) mit Aussendichtring (9), Blindstopfen (10) und Unterlegscheibe (11) in den
unbenutzten Kabelabgang einschrauben.
8. Deckel schließen. Gehäuse (12) mit Senkschraube (14) verschrauben, Anzugsdrehmoment: 0,5 Nm.
9. Schrauben (5) in das Gehäuse (12) bis zum Anschlag einstecken und unter Druck mit einem
Schraubendreher eindrehen (Anziehdrehmoment 0,5 Nm).
Klemme
Signal
Pin (Sub-D-Stecker)
1
DCD
2
RxD
3
TxD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI
Klemm-
Schirm
Gehäuse Sub-D
bügel (7)
Stecker
___________________________________________________________________________________
Bild 2: Pin-Belegung
666438
14
13
Innendichtring (3) und Aussendichtring (2) zusammenstecken,
Unterlegscheibe (4) unterlegen.
1
2
3
4
5
6
7
8
9
Bild 3: Buskabel abisolieren
( Maße in mm )
6
5
7
6
4
10
11
12

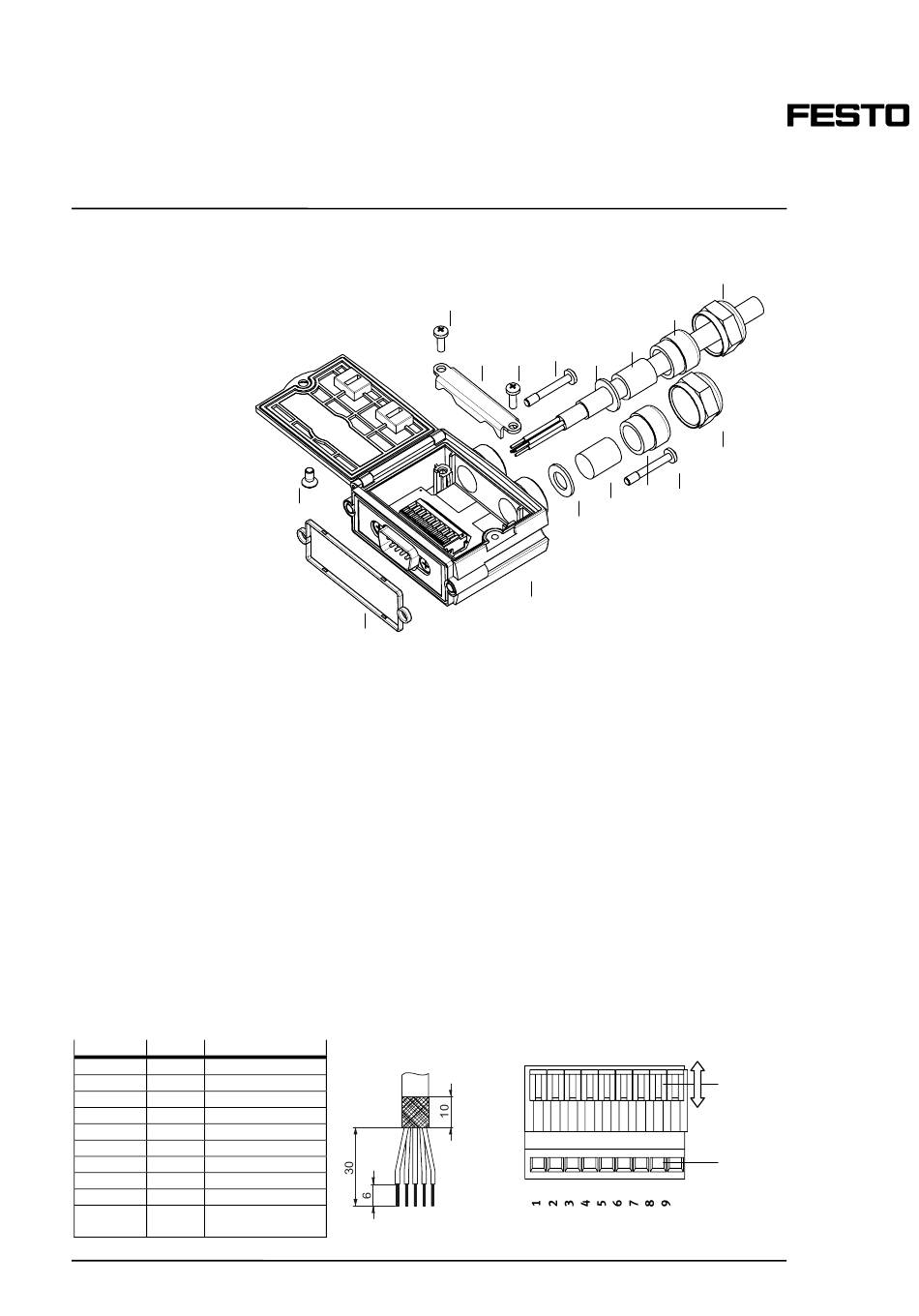

Bild 1: Montage
Bild 4: Klemmenbelegung
1
2
3
8
9
5
verriegeln
Entriegelungs-
schieber
entriegeln
Öffnungen für
Adern des
Buskabels
0212NH 1/2
