- Page 1 MAKinG MoDern liVinG PossiBle AK-CS On Board Guide VC02_103 electronic controls & sensors...
-
Page 2: Table Of Contents
AK-CS User Guide About this guide the AK-cs on Board guide highlights the use of the rMt tool, allowing remote software management. consult the AK-cs User Guide for full details on configuration and setup of the AK-cs. Contents Installation Remote Management Tool (RMT) -
Page 3: Installation

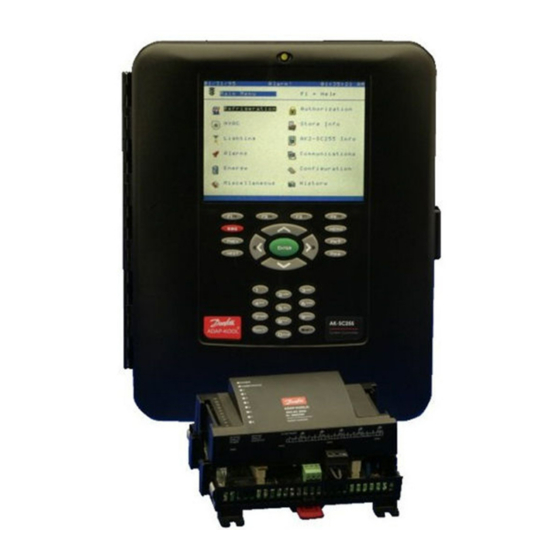

- Mounting holes 10.00” (254 mm) Height to allow the AK-cs door to fully open, ensure that there is an area at least 21” (533 mm) x 11” (280 mm) free, leaving room for conduit connections beneath the controller if required. Mount the controller using appropriate screws through the available holes. - Page 4 DIN Version the AK-cs is also offered in Din mount. to assist in the initial configuration use the rotary address switch to assign a fixed iP address (192.168.1.161). Upon competition of address setup, return address switch to 0 (normal operation) UsB, ethernet, rs232 &...
-
Page 5: Remote Management Tool (Rmt)
User Guide AK-CS RS485 version this example shows the AK-cs rs485 version. Both screen and Din models have a single rs485 communication port. the rs485 network protocol must be wired in a ‘daisy chain’ format - recommended that polarity is maintained. - Page 6 Using the Vizedit tool the Vizedit section of the rMt allows for a custom bit map graphic to be used in the local AK-cs screen & (Jpeg) web browser. in addition to a graphical image, system parameters can be mapped to display current temperatures & staus. this may serve as a simple screen to identify current temperatures of your application.
- Page 7 4/ Retrieve Datapoints from (connected) AK-CS click on the retrieve Datapoints button - a dialogue box will open asking for the iP address of the AK-cs. click the oK button and a progress bar will indicate the datapoints (system parameters) being uploaded to the rMt. After successful upload, the datapoints will be seen in the left hand screen of the rMt.
- Page 8 Built in to the rMt tool is an FtP service. FtP (File transfer Protocol) is a file transfer protocol for exchanging and manipulating files over a tcP computer network. FtP is used when updating files (HtMl / eDF) to the AK-cs. the following description highlights the steps in...
- Page 9 1/ Locate files to be sent to AK-CS First, locate the files that require sending to the AK-cs - these should be located on the Pc. Use the tree structure in the left hand window to navigate to the required files on the Pc.
- Page 10 AK-cs will display a message (loading application code) at the bottom of the screen that reflects the update process. the final stage is to reset the unit. this is done by pressing the oK button in the final dialogue box. the AK-cs will reset running with the newly loaded software.
- Page 11 AK-cs the translated file will allow the user to see the custom language in the rMt. Address Book rMt has a built in address book, that can contain a list of AK-cs (iP) address and log in credentials. open the address book by navigat- ing to the File menu and then Address Book...
-
Page 12: Required Ip Ports
'passive' mode (which is a safer mode on the network), therefore ports 1024 to 4096 should be forwarded from the router to the AK-cs unit if FtP access via WAn is used. this operation allows a wide range of port forwarding and may cause the other devices using the same port for WAn access issues. -
Page 13: Installation
- trous de montage espacés de 254 mm en hauteur Pour pouvoir ouvrir entièrement la porte de l’AK-cs, veillez à prévoir un espace libre d’au moins 533 mm x 280 mm, en laissant de la place pour les connexions des conduits sous le régulateur si nécessaire. Montez le régulateur à l’aide des vis adaptées dans les trous disponibles. - Page 14 Bouton de réinitialisation de l’AK-cs AK-CS version DIN l’AK-cs est aussi proposé avec montage Din. Pour faciliter la configuration initiale, utilisez le commutateur d’adresse rotatif pour attri- buer une adresse iP fixe (position 9 = 192.168.1.161). UsB, ethernet, rs232 et modem (accès externe...
-
Page 15: Outil De Gestion À Distance (Rmt)
User Guide AK-CS version RS485 cet exemple montre l’AK-cs en version rs485. les modèles à écran et Din ont un seul port de communication rs485. le protocole de réseau rs485 doit être câblé en guirlande. il est recommandé de maintenir la polarité. - Page 16 Adobe Air™. téléchargez et installez l’application Adobe Air™ gratuite (www.adobe.com/ products/air). chargez l’application rMt de Danfoss (disponible auprès de votre distributeur Danfoss local). lancez l’application rMt sur votre Pc et vérifiez que son installation est correcte.
-
Page 17: Ports Ip Nécessaires
FtP mode fonctionne en mode passif –plus stable- et il faut donc utiliser les ports allant de 1024 à 4096 et les envoyer du routeur vers le cs quand une connexion WAn est utilisée. Ouvrir des ports FTP sur l’internet public n’est pas considéré comme sécurisé. Danfoss suggère donc d’utiliser ce mode FTP uniquement sur réseau LAN. - Page 18 étapes nécessaires pour charger et mapper les paramètres du système dans un graphique person- nalisé. le résultat est ensuite visible sur l’écran local de l’AK-cs (Vue site) et dans le navigateur. Afin de mapper les paramètres du système dans un graphique, assurez-vous que les réglages de configuration et les options de régulation de l’AK-cs sont définies.
- Page 19 à l’AK-cs. la boîte de dialogue de connexion contient l’adresse iP de l’AK-cs (hôte), le nom d’utilisateur et le mot de passe. le nom d’utilisateur défini en usine est supervisor et le mot de passe est 12345. cliquez sur le bouton Télécharger vers AK-CS. la boîte de dialogue suivante apparaît :...
- Page 20 Assurez-vous que le bon dossier de répertoire de l’AK-cs est ouvert avant de lancer le téléchargement des fichiers. Utilisez le bouton --> pour transférer les fichiers du Pc vers l’AK-cs. l’exemple suivant montre les fichiers venant du Pc (surlignés en bleu) près à être envoyés vers le répertoire de l’AK-cs.
- Page 21 (.csi) du logiciel. Accédez au fichier correspondant et cliquez sur oK. cela charge le logiciel dans la mémoire de l’AK-cs. l’étape 3 écrase alors le code original, ce qui met l’AK-cs à jour.
- Page 22 à distance de cette base de données à l’aide du rMt. l’exemple ci-après présente la marche à suivre pour sauvegarder à...
- Page 23 à l’AK-cs, le fichier traduit permet à l’utilisateur d’afficher la langue définie dans le rMt. liste des sites le rMt comporte une liste des sites intégrée, qui contient une liste d’adresses iP et de codes de connexion de l’AK-cs. Pour ouvrir la liste des sites, accédez au menu Fichier puis à liste des sites.
- Page 24 ADAP-KOOL® Refrigeration Control Systems is a trademark of Danfoss A/S, www.danfoss.com Danfoss can accept no responsibility for possible errors in catalogues, brochures, or other printed material. Danfoss reserves the right to alter its products without notice. this also applies to products already on order provided that alterations can be made without subsequential changes being necessary in specifications already agreed.
