Montageanleitung
Montageanleitung

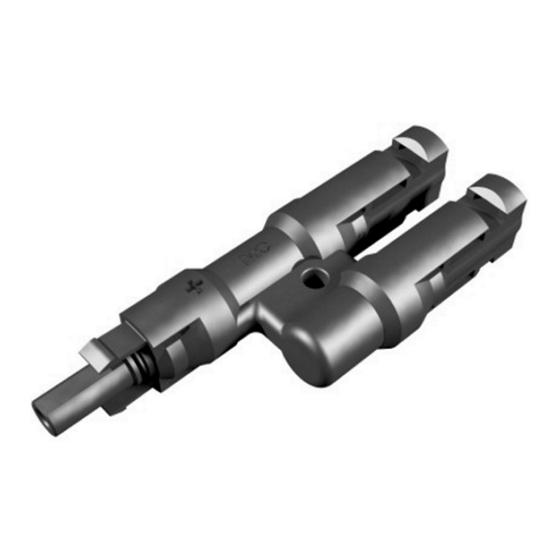

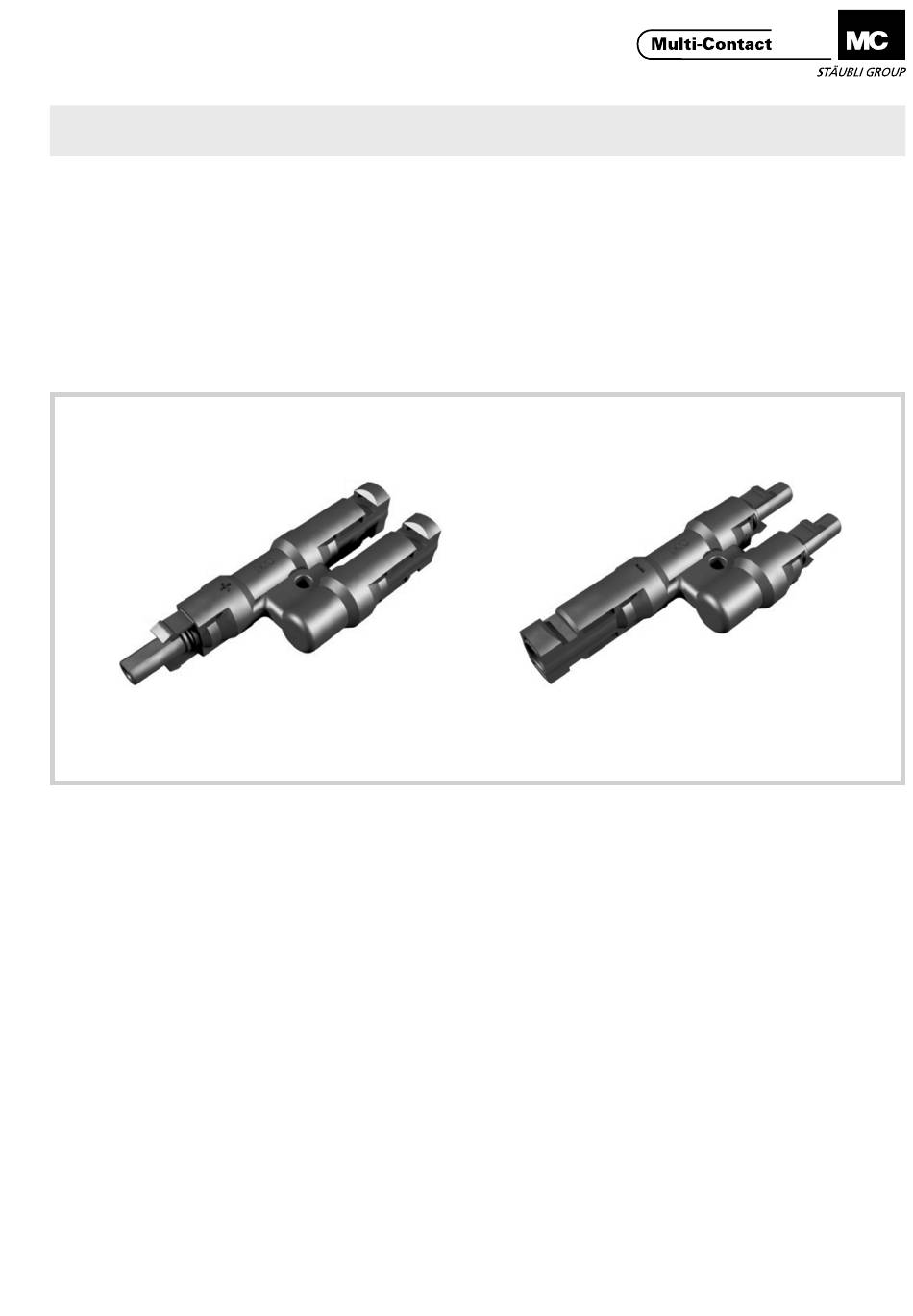

PV-Abzweigstecker PV-AZS4
PV-Abzweigbuchse PV-AZB4
Inhalt
Sicherheitshinweise....................................................................2
Beispiel einer Parallelschaltung .................................................3
Leitungsführung ........................................................................3
Technische Daten ......................................................................4
PV-AZS4
www.multi-contact.com
MA250 (de_en)
MA000 (de_en)
Assembly instructions
Assembly instructions
PV Branch plug PV-AZS4
PV Branch socket PV-AZB4
Content
Safety Instructions ......................................................................2
Example Of Parallel Connections ................................................3
Cable Routing .............................................................................3
Technical Data ............................................................................4
PV-AZB4
1 / 4
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Staubli MC Multi-Contact PV-AZS4
Summary of Contents for Staubli MC Multi-Contact PV-AZS4
- Page 1 Advanced Contact Technology MA000 (de_en) MA250 (de_en) MA000 (de_en) MA250 (de_en) Montageanleitung Montageanleitung Assembly instructions Assembly instructions PV-Abzweigstecker PV-AZS4 PV Branch plug PV-AZS4 PV-Abzweigbuchse PV-AZB4 PV Branch socket PV-AZB4 Inhalt Content Sicherheitshinweise..............2 Safety Instructions ..............2 Beispiel einer Parallelschaltung ..........3 Example of parallel connections ..........3 Leitungsführung ................3 Cable routing ................3 Technische Daten ..............4...
- Page 2 Advanced Contact Technology Sicherheitshinweise Safety Instructions Die Montage und Installation der Produkte darf nur durch The products may be assembled and installed only by suitably qualifiziertes und trainiertes Fachpersonal unter Berücksichti- qualified and trained specialists with due observance of all ap- gung aller anwendbaren gesetzlichen Sicherheitsbestimmun- plicable safety regulations.
- Page 3 Advanced Contact Technology Beispiel einer Parallelschaltung Example of parallel connec- mit Abzweigsteckverbindern tions with branch connectors (ill. 1) (ill. 1) Achtung: Attention: Achten Sie bei der Installation By the installation of modules von parallel geschalteten Modu- connected in parallel, it is im- len auf die richtige Verschaltung portant to observe the correct der Strings!
- Page 4 Advanced Contact Technology Technische Daten Technical data Abzweigbuchse, -stecker MC4 Typenbezeichung Type designation Branch socket, branch plug MC4 Steckverbindersystem Connector system Ø 4 mm Bemessungsspannung Rated voltage 1500 V DC 50 A Bemessungsstrom Rated current Bemessungsstossspannung Rated surge voltage 12 kV Umgebungstemperaturbereich Ambient temperature range -40 °C...+90 °C (IEC) Obere Grenztemperatur Upper limiting temperature 105 °C (IEC)
