Staubli PV-ADB4-EVO ST Series Assembly Instructions Manual

Staubli PV-ADB4-EVO ST Series Assembly Instructions Manual

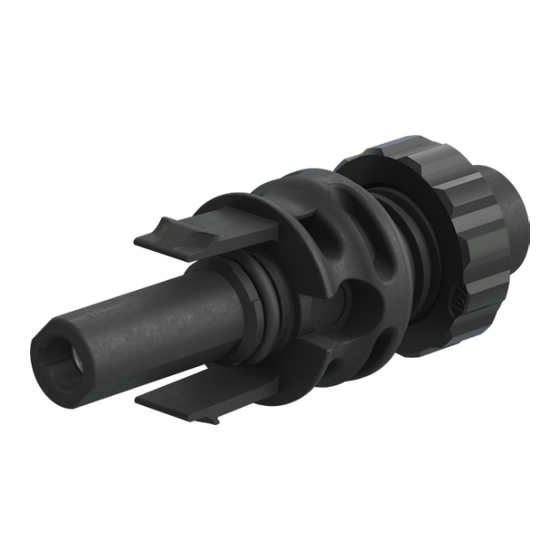

Female panel receptacle; male panel receptacle

Advertisement

Quick Links

MA702 (de_en)
Montageanleitung
PV Aufbaudosenbuchse
PV-ADB4-EVO ST/...
PV-Aufbaudosenstecker
PV-ADS4-EVO ST/...
MC4-Evo stor
Inhalt
Sicherheitshinweise ���������������������������������������������������������������������2
Erforderliches Werkzeug ��������������������������������������������������������������3
Vorbereiten der Leitung ����������������������������������������������������������������4
Crimpen ��������������������������������������������������������������������������������������5
Montage der Kupplungen ������������������������������������������������������������6
Montageprüfung ��������������������������������������������������������������������������7
Stecken und Trennen �������������������������������������������������������������������7
Hinweise zur Installation ���������������������������������������������������������������8
Technische Daten ������������������������������������������������������������������������9

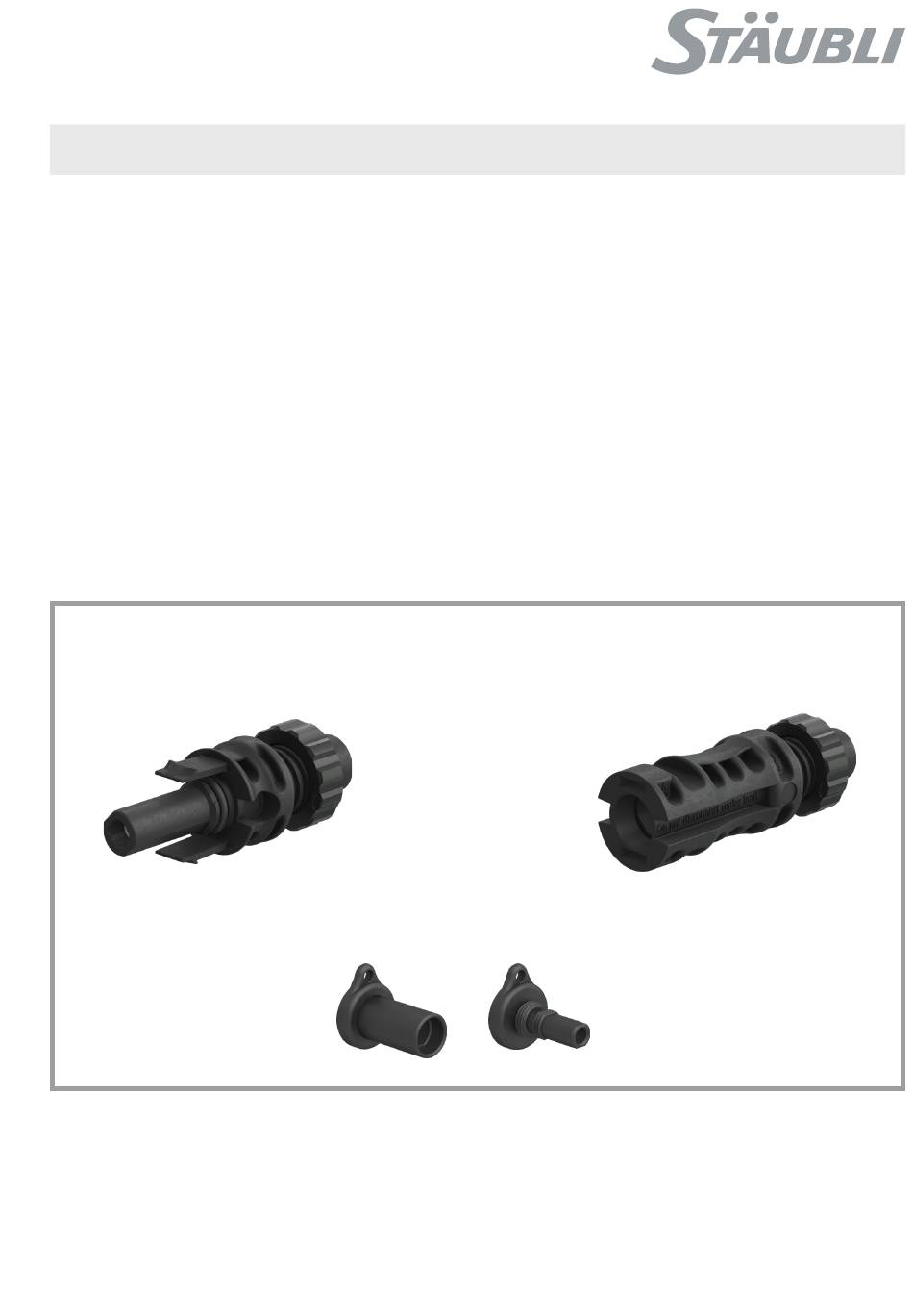

Aufbaudosenbuchse
Female panel receptacle
PV-ADB4-EVO ST
MA702 (de_en)
Assembly instructions
PV Female panel receptacle
PV-ADB4-EVO ST/...
PV Male panel receptacle
PV-ADS4-EVO ST/...
MC4-Evo stor
Content
Safety Instructions �����������������������������������������������������������������������2
Tools required ������������������������������������������������������������������������������3
Lead preparation �������������������������������������������������������������������������4
Crimping ��������������������������������������������������������������������������������������5
Installation of receptacles �������������������������������������������������������������6
Assembly check ��������������������������������������������������������������������������7
Mating and disconnecting ������������������������������������������������������������7
Notes on installation ��������������������������������������������������������������������8
Technical Data �����������������������������������������������������������������������������9
Verschlusskappen/Sealing caps
PV-BVK4
PV-SVK4
32.0716
32.0717
Aufbaudosenstecker
Male panel receptacle
PV-ADS4-EVO ST
1 / 12

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PV-ADB4-EVO ST Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Staubli PV-ADB4-EVO ST Series

  • Page 1: Table Of Contents

    MA702 (de_en) MA702 (de_en) Montageanleitung Assembly instructions PV Aufbaudosenbuchse PV Female panel receptacle PV-ADB4-EVO ST/… PV-ADB4-EVO ST/… PV-Aufbaudosenstecker PV Male panel receptacle PV-ADS4-EVO ST/… PV-ADS4-EVO ST/… MC4-Evo stor MC4-Evo stor Inhalt Content Sicherheitshinweise ���������������������������������������������������������������������2 Safety Instructions �����������������������������������������������������������������������2 Erforderliches Werkzeug ��������������������������������������������������������������3 Tools required ������������������������������������������������������������������������������3 Vorbereiten der Leitung ����������������������������������������������������������������4 Lead preparation �������������������������������������������������������������������������4...
  • Page 2: Sicherheitshinweise

    Dabei können andere Anforderungen und Spezifi kationen als in document� diesem Dokument beschrieben anwendbar werden� For more information, contact Stäubli • Für mehr Informationen Stäubli kontaktieren www�staubli�com/electrical • www�staubli�com/electrical Anforderungen an das Personal Requirements for personnel Die Montage und Installation dürfen ausschließlich von einer...
  • Page 3: Erforderliches Werkzeug

    Order no. 1.5/2.5/4/6 mm² PV-AZM-156 32.6027-156 (14/12/10 AWG) 4/6/10 mm² PV-AZM-410 32.6027-410 (12/10/8 AWG Hinweis: Note: Bedienungsanleitung MA267, Operating instructions MA267, www�staubli�com/electrical www�staubli�com/electrical (ill. 2) (ill. 2) Crimpzange PV-CZM��� und Lokator Crimping pliers PV-CZM��� and locator Crimpbereich Crimpzange Lokator Crimping range Crimping pliers Locator 2.5/4/6 mm²...
  • Page 4: Vorbereiten Der Leitung

    Vorbereiten der Leitung Lead preparation Es müssen Anschlussleitungen mit einem flexiblen Litzenaufbau Cables with a strand class 5 and 6 shall be connected� der Klassen 5 und 6 angeschlossen werden� Ausschließlich ver- Use tinned copper cables only� zinnte Kupferleitungen verwenden� Achtung Attention Keine oxidierten oder blanken Leitungen verwenden�...
  • Page 5: Crimpen

    Crimpen Crimping (ill. 8) (ill. 8) Klemmbügel (K) öffnen und festhalten� Open clamp (K) and hold tight� • • Kontakt in den passenden Quer- Insert the contact in the appropriate • • schnittsbereich einlegen� cross-section range� Crimplaschen (C) nach oben drehen� Turn the crimping flaps (C) upwards�...
  • Page 6: Montage Der Kupplungen

    ( 1 : 1 ) Montage der Kupplungen Installation of receptacles (ill. 12) (ill. 12) Gehäusewand bohren� Drill housing plate� Bei Horizontal- oder Vertikal-Einbauten For both horizontal and vertical mount- w anti-twist functionality w/o anti-twist functionality (D-shaped thread) (w/o D-shaped thread) wird ein Rasterabstand (X) von mindes- ing a spacing (X) of at least 25 mm is tens 25 mm empfohlen�...
  • Page 7: Montageprüfung

    Montageprüfung Assembly check (ill. 15) (ill. 15) Angecrimpten Kontakt von hinten in die Insert the crimped contact into the Isolation bis zum Einrasten einführen� insulator of the male or female coupler Es ertönt ein „Klick“-Geräusch, sobald until engaged� er vollständig eingeführt ist� Durch leich- You will typically hear a “click”...
  • Page 8: Hinweise Zur Installation

    Hinweise zur Installation Notes on installation Allgemeine Installationshinweise General notes on installation Nicht gesteckte Steckverbinder sind mit Verschlusskappen Unmated connectors must be protected from environmental im- • • (Buchse Bestell-Nr� 32�0716; Stecker Bestell-Nr� 32�0717) vor pact (moisture, dirt, dust, etc�) with sealing caps (socket order Umwelteinflüssen zu schützen (Feuchtigkeit, Schmutz, Staub no�...
  • Page 9: Technische Daten

    Technische Daten Technical Data PV-ADB4-EVO ST/x Typenbezeichnung Type designation PV-ADS4-EVO ST/x Steckverbindersystem Connector system Ø 4 mm DC 1500 V (IEC) Bemessungsspannung Rated voltage DC 1500 V (UL) 32 A (2.5 mm²) 42 A (4.0 mm²) Bemessungsstrom (IEC) Rated current (IEC) 47 A (6.0 mm²) 62 A (10 mm²) 30 A (14 AWG)
  • Page 10 Notizen/Notes: 10 / 12...
  • Page 11 Notizen/Notes: 11 / 12...
  • Page 12 Notizen/Notes: Hersteller/Manufacturer: Stäubli Electrical Connectors AG Stockbrunnenrain 8 4123 Allschwil/Switzerland Tel. +41 61 306 55 55 +41 61 306 55 56 mail ec.ch@staubli.com www.staubli.com/electrical 12 / 12...
