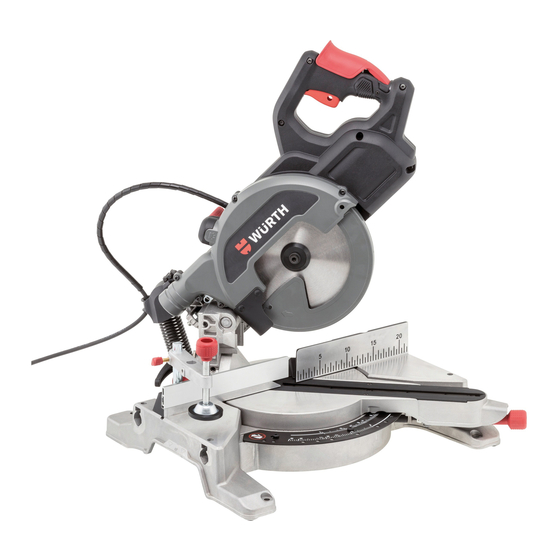

KAPP- UND GEHRUNGSSÄGE

MITRE SAW

KGS 250-60

KGS 270-60 E

Art. 0701 343 0

Art. 0701 344 0

Originalbetriebsanleitung

Translation of the original operating instructions

Traduzione delle istruzioni di funzionamento originali

Traduction des instructions de service d'origine

Traducción del manual de instrucciones de servicio original

Tradução do original do manual de funcionamento

Vertaling van de originele gebruiksaanwijzing

Oversættelse af den originale betjeningsvejledning

Original driftsinstruks i oversettelse

Alkuperäiskäyttöohjeen käännös

Översättning av bruksanvisningens original

Μετάφραση της γνήσιας οδηγίας λειτουργίας

Orijinal işletim kılavuzunun çevirisi

Tłumaczenie oryginalnej instrukcji eksploatacji

Az eredeti üzemeltetési útmutató fordítása

Překlad originálního návodu k obsluze

Preklad originálneho návodu na obsluhu

Traducerea instrucţiunilor de exploatare originale

Prevod originalnega Navodila za uporabo

Превод на оригиналното ръководство за експлоатация

Originaalkasutusjuhendi koopia

Originalo naudojimosi instrukcijos vertimas

Ekspluatācijas instrukcijas oriģināla kopija

Перевод оригинала руководства по эксплуатации

Prijevod originalno uputstvo za rad

Prijevod originalne upute za rad

Table of Contents

Need help?

Do you have a question about the KGS 250-60 and is the answer not in the manual?

Questions and answers

Summary of Contents for Würth KGS 250-60

Page 1 KAPP- UND GEHRUNGSSÄGE MITRE SAW KGS 250-60 KGS 270-60 E Nachdruck, auch auszugsweise, nur mit Genehmigung. Nachdruck, auch auszugsweise, nur mit Genehmigung. © by Adolf Würth GmbH & Co. KG MWC-OSW-07/18 Printed in Germany. Adolf Würth GmbH & Co. KG Adolf Würth GmbH &...
Page 2 ......9 … ......18 … ......26 … ......35 … ......44 … ......53 … ......62 … ......71 … ......79 … ......87 … ......95 … 102 ......103 … 112 ......113 … 121 ......
Page 3 KGS 270-60 E...
Page 5 KGS 250-60 6 mm...
Page 9: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Lesen Sie alle Sicherheitshin- Der in den Sicherheitshinweisen verwendete Begriff weise und Anweisungen. Ver- „Elektrowerkzeug“ bezieht sich auf netzbetriebene säumnisse bei der Einhaltung der Sicherheitshinweise Elektrowerkzeuge (mit Netzkabel) und auf akkubetrie- und Anweisungen können elektrischen Schlag, Brand bene Elektrowerkzeuge (ohne Netzkabel).
Page 10: Zusätzliche Sicherheitshinweise
 Verwenden Sie die Säge nicht, bis alle  Das abgetrennte Teil darf nicht blockiert Werkzeuge, Hölzer, Abfälle, usw. vom oder anderweitig gegen das drehende Sägeblatt gedrückt werden. Wenn kein Tisch entfernt wurden, mit Ausnahme des Werkstücks. Kleine Rückstände, lose Holzstücke Platz mehr vorhanden ist, z.
Page 11 Einklang mit EN 847-1. des Materials vermieden werden.  Verwenden Sie keine Sägeblätter für HOCHGE-  Nur Original Würth Zubehör verwenden! SCHWINDIGKEITSSTAHL. Gerätekennwerte Kapp- und Gehrungssäge KGS 250-60 KGS 270-60 E Artikelnummer 0701 343 0 0701 344 0 Nennaufnahmeleistung 1400 W...
Page 12: Bestimmungsgemäßer Gebrauch
Kapp- und Gehrungssäge KGS 250-60 KGS 270-60 E Maximale Sägeleistung – grader Schnitt 90° 60 x 250 mm 60 x 270 mm – Gehrungsschnitt 45° 60 x 170 mm 60 x 190 mm – Gehrungsschnitt 48° 60 x 160 mm 60 x 180 mm –...
Page 13: Sägeblatt Einsetzen/Wechseln
 Verwenden Sie nur Sägeblätter, deren Tragepunkt höchstzulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes. CE-Zeichen  Verwenden Sie nur Sägeblätter, die von Würth freigegeben sind und der Norm EN 847-1 entsprechen. Blicken Sie nicht in die brennende ...
Page 14 Sägeschnitt ausführen Verwenden Sie die Werkstückklemme 17 falls das Werkstück gebogen oder verzogen ist. Ziehen Sie den Sägekopf 25 am Handgriff 2 in die Verwenden Sie für die Verarbeitung langer Werkstü- vordere Position. cke geeignete Tischverlängerungen und Abstützungen. Drücken Sie den Hebel zur Griffarretierung 3, schalten Sie das Gerät ein und schwenken Sie den Sägekopf Gehrungswinkel einstellen (siehe nach unten in das Werkstück.
Page 15  Überprüfen Sie immer, ob das Sägeblatt Drehen Sie die Schraube 43 mit Hilfe eines Innensechskantschlüssels für die senkrechte Stellung bei Schnittwinkeln von 90° und 45° hinein bzw. hinaus, bis sich das Sägeblatt 90° zum weder hinten am Sägeschlitz noch vorne Drehtisch befindet.
Page 16: Wartung Und Reinigung
Bestimmte Stäube wie Eichen- oder Buchenstaub gel- Beanstandungen können nur anerkannt werden, wenn ten als krebserzeugend, besonders in Verbindung mit Sie das Elektrowerkzeug unzerlegt einer Würth Nie- Zusatzstoffen zur Holzbehandlung (Chromat, Holz- derlassung, Ihrem Würth Außendienstmitarbeiter oder schutzmittel). Asbesthaltiges Material darf nur von einer Würth autorisierten Kundendienststelle für Elek- Fachleuten bearbeitet werden.
Page 17: Eg-Konformitätserklärung
Für eine genaue Abschätzung der Schwingungsbelas- Hände, Organisation der Arbeitsabläufe. tung sollten auch die Zeiten berücksichtigt werden, in EG-Konformitätserklärung KGS 250-60 KGS 270-60 E Wir erklären in alleiniger Verantwortung, dass dieses Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt:...
Page 18: For Your Safety
For Your Safety Read all safety warnings and The term “power tool” in the warnings refers to your all instructions. Failure to follow mains-operated (corded) power tool or battery-oper- the warnings and instructions may result in electric ated (cordless) power tool. shock, fire and/or serious injury.
Page 19: Additional Safety Warnings
 Plan your work. Every time you change  Hold the handle firmly when making an the bevel or mitre angle setting, make incomplete cut or when releasing the sure the adjustable fence is set correctly switch before the saw head is completely in the down position.
Page 20: Tool Specifications
• use only well sharpened saw blades; avoided.  Machine maintenance shall be conducted periodi-  Use only original Würth accessories. cally. Tool Specifications Cross cut mitre saw KGS 250-60 KGS 270-60 E Article number 0701 343 0 0701 344 0 Rated power input 1400 W...
Page 21: Intended Use
27 Cable clamp CE mark 28 Mains cable 29 Thumbwheel for speed adjustment (KGS 270-60 E) Do not stare into the lit LED light! 30 Hole for padlock 31 Bridging button 32 Carrying handle 33 Inner flange Keep your hand at least 100 mm 34 Dust-extraction sleeve away from each side of the saw blade.
Page 22: Initial Operation
Setting the bevel angle (see Hold the motor shaft in place by inserting the Allen key (6 mm) in the other side of the motor shaft. figure N) Loosen the blade bolt 6 with the second Allen key by Hold the machine by the handle 2. turning in clockwise direction.
Page 23 Adjusting the guide rods for con- If the angle between the saw blade and the fence is not exactly 90°: stant cutting depth (see figures G Loosen the three screws 40 and move the scale left- and H) ward or rightward until the saw blade is at an exact The saw blade should have a constant cutting depth right angle to the fence.
Page 24: Noise/Vibration Information
Transport Guarantee Set both the mitre and bevel angle to 0°. For this Würth power tool, we provide a guarantee in accordance with the legal/country-specific regulations Actuate the lever for locking the handle 3. from the date of purchase (verified by invoice or deliv- Push the saw head 25 down and press the locking ery document).
Page 25: Ec Declaration Of Conformity
This may significantly increase the vibrational impact over the total working period. EC-Declaration of Conformity KGS 250-60 KGS 270-60 E We declare under our sole responsibility that this prod- We declare under our sole responsibility that this prod-...
Page 26: Per La Vostra Sicurezza
Per la Vostra sicurezza Leggere tutte le avvertenze Il termine «elettroutensile» utilizzato nelle avvertenze di di pericolo e le istruzioni pericolo si riferisce ad utensili elettrici alimentati dalla operative. In caso di mancato rispetto delle avver- rete (con linea di allacciamento) ed ad utensili elettrici tenze di pericolo e delle istruzioni operative si potrà...
Page 27  Non utilizzare la sega fino a quando non  Il pezzo staccato non deve essere bloc- sono stati rimossi dal banco tutti gli uten- cato o premuto in altro modo contro la lama di taglio rotante. Se non vi è più spazio sili, i legni e gli scarti, ad eccezione del pezzo in lavorazione.
Page 28: Dati Tecnici
 Segando materiale plastico deve essere evitata la RAPIDO. fusione del materiale.  Impiegare solo accessori originali Würth. Dati tecnici Sega troncatrice e sega per tagli obliqui KGS 250-60 KGS 270-60 E Codice di ordine 0701 343 0 0701 344 0 Potenza nominale assorbita...
Page 29: Uso Conforme Alle Norme
Sega troncatrice e sega per tagli obliqui KGS 250-60 KGS 270-60 E Massima potenza di taglio – Taglio dritto 90° 60 x 250 mm 60 x 270 mm – Taglio obliquo 45° 60 x 170 mm 60 x 190 mm –...
Page 30  Utilizzare esclusivamente lame da taglio Punto per trasporto il cui numero di giri massimo ammissibile è almeno alto come il numero di giri al minimo dell’apparecchio. Contrassegno CE  Utilizzare esclusivamente lame da taglio benestariate dalla Würth e che corrispon- dono alla norma EN 847-1.
Page 31 Bloccaggio del pezzo in lavorazione • numeri di giri alti per materiali morbidi, come ad es. legno. (vedi Figura Q) • numeri di giri bassi per materiali duri, come ad es. Prestare attenzione affinché il pezzo in lavorazione legno duro. appoggi sempre sul banco per tagliare 10 e sulla guida di battuta 16.
Page 32 Per la regolazione procedere come segue: Premere la testa della sega verso destra per assicurarsi che la stessa si trovi in posizione verticale e serrare sal- Allentare il controdado di sicurezza 36 nella staffa 38 damente la leva di bloccaggio 20. sotto all’espulsione dei trucioli superiore 34 e regolare la vite 37 a piccoli scatti.
Page 33: Manutenzione E Pulizia
Dispositivo di aspirazione polvere Garanzia Polveri e materiali come vernici contenenti piombo, Per questo elettroutensile Würth la garanzia è con- alcuni tipi di legname, minerali e metalli possono forme alle disposizioni di legge vigenti nei singoli essere dannosi per la salute. Il contatto oppure l’inala- Paesi, a partire dalla data di acquisto (faranno fede la zione delle polveri possono causare reazioni allergi- fattura o la bolla di consegna).
Page 34: Ce-Dichiarazione Di Conformità
Lo stesso è idoneo anche per mento del lavoro. una valutazione temporanea della sollecitazione da vibrazioni. CE-Dichiarazione di conformità KGS 250-60 KGS 270-60 E Assumendone la piena responsabilità, dichiariamo che Assumendone la piena responsabilità, dichiariamo che il presente prodotto è conforme alle seguenti norma- il presente prodotto è...
Page 35: Pour Votre Sécurité
Pour votre sécurité Lire tous les avertisse- Le terme « outil » dans les avertissements fait référence ments de sécurité et tou- à votre outil électrique alimenté par le secteur (avec tes les instructions. Ne pas suivre les cordon d’alimentation) ou votre outil fonctionnant sur avertissements et instructions peut donner lieu à...
Page 36: Consignes De Sécurité Supplémentaires
 Ne découpez qu’une seule pièce à la fois.  Laissez la lame atteindre sa pleine vitesse L’empilage de plusieurs pièces à décou- avant de faire contact avec la pièce à découper. Cela permet de réduire le risque de per ne peut pas être suffisamment atta- projection de la pièce à...
Page 37: Caractéristiques Techniques
 Lors du sciage de matières plastiques, éviter la fusion du matériau.  N’utiliser que des accessoires d’origine Würth. Caractéristiques techniques Scie à onglets KGS 250-60 KGS 270-60 E Numéro de l’article 0701 343 0 0701 344 0 Puissance nominale absorbée...
Page 38: Éléments De L'appareil
L’utilisateur assume toute responsabilité pour les dom- Éléments de l’appareil mages dus à une utilisation non conforme à la concep- tion de l’appareil. 1 Interrupteur Marche/Arrêt 2 Poignée Contenu de la livraison 3 Levier de blocage de la poignée 4 Protecteur supérieur fixe de la lame L’emballage comprend : 5 Flasque externe •...
Page 39 Actionner le levier de blocage de la poignée 3de sorte Montage (voir figure B) à ce que le protecteur inférieur de la lame 7 se dépla- ce vers le haut et retirer la lame de scie 8. Desserrer le dispositif de protection Placer la lame de scie 8 sur le positionneur 35 se trou- de transport vant sur le flasque interne 33 ;...
Page 40: Mise En Marche/Arrêt
Ajuster l’angle d’inclinaison Réglage des barres de guidage sur (voir figure N) profondeur de coupe constante (voir figures G et H) Tenir l’appareil par la poignée 2. La profondeur de coupe de la lame de scie doit être Desserrer le levier de blocage 20 et pivoter la tête de constante sur la longueur entière de la table de sciage scie 25 vers la gauche.
Page 41: Aspiration Des Poussières
Ne pas toucher les pointes des dents de la lame de Si nécessaire, ajuster la vis de réglage de l’inclinaison scie avec le gabarit d’angle. 44 en la serrant ou la desserrant jusqu’à ce que 45° soit atteint. Au cas où l’angle entre la lame de scie et la butée ne serait pas exactement de 90°...
Page 42: Garantie Légale
Pour la France, si vous avez une machine à faire répa- Niveau sonore et vibrations rer, vous pouvez contacter le Master Service Würth France en appelant au numéro vert : 0800 505 967 Valeurs totales du niveau sonore et des vibrations (appel gratuit depuis un poste fixe).
Page 43: Ce-Déclaration De Conformité
CE-Déclaration de conformité KGS 250-60 KGS 270-60 E Nous déclarons sous notre propre responsabilité que Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ce produit est en conformité avec les normes suivantes :...
Page 44: Para Su Seguridad
Para su seguridad Lea íntegramente estas El término herramienta eléctrica empleado en las advertencias de peligro e siguientes advertencias de peligro se refiere a herra- instrucciones. En caso de no atenerse a las adver- mientas eléctricas de conexión a la red (con cable de tencias de peligro e instrucciones siguientes, ello red) y a herramientas eléctricas accionadas por acu- puede ocasionar una descarga eléctrica, un incendio...
Page 45: Instrucciones De Seguridad Adicionales
 No utilice la sierra hasta haber despe-  La pieza cortada no deberá bloquearse jado de la mesa todas las herramientas, ni presionarse de modo alguno contra el disco de sierra en funcionamiento. Si no maderas, desperdicios, etc., a excepción de la pieza de trabajo.
Page 46: Características Técnicas
 No utilice discos de sierra fisuradas ni dañadas.  Solamente utilice accesorios originales  No emplee discos de amolar ni discos diamanta- Würth. dos. Características técnicas Ingletadora KGS 250-60 KGS 270-60 E Nº de artículo 0701 343 0 0701 344 0 Potencia absorbida nominal 1400 W 1550/1400 W Revoluciones en vacío...
Page 47: Elementos Del Aparato
Ingletadora KGS 250-60 KGS 270-60 E Tamaño máximo de las piezas – Corte recto 90° 60 x 250 mm 60 x 270 mm – Corte a inglete 45° 60 x 170 mm 60 x 190 mm – Corte a inglete 48°...
Page 48  Únicamente emplee hojas de sierra Punto para transporte homologadas por Würth y que se corres- pondan con la norma EN 847-1.  Utilice la hoja de sierra apropiada al Símbolo CE material a serrar.  No está permitido usar hojas de sierra HSS (acero de corte rápido).
Page 49 Ajuste del ángulo de inglete Desplace el cabezal de serrar con avance uniforme a través de la pieza. (ver figura J) Deje que el cabezal de serrar recupere de nuevo su Afloje el bloqueo para inglete 13 y presione hacia posición superior.
Page 50: Aspiración De Polvo
Control y ajuste del ángulo entre el Si la indicación no es correcta, afloje ambos tornillos 43, ajuste la escala 21, y vuelva a apretarlos. disco de sierra y el tope (ver figuras J y K) Control y ajuste del ángulo de Afloje el bloqueo para inglete 13 girándolo en sentido inclinación (ver figura N) contrario a las agujas del reloj.
Page 51: Mantenimiento Y Limpieza
• Observe que esté bien ventilado el puesto de tra- Eliminación bajo. • Se recomienda una mascarilla protectora con un fil- Recomendamos que las herramientas eléctricas, acce- tro de la clase P2. sorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Page 52: Ce-Declaración De Conformidad
CE-Declaración de conformidad KGS 250-60 KGS 270-60 E Declaramos bajo nuestra responsabilidad que este Declaramos bajo nuestra responsabilidad que este producto está en conformidad con las normas siguien- producto está...
Page 53: Para Sua Segurança
Para sua segurança Devem ser lidas todas as indi- O termo “Ferramenta elétrica” utilizado a seguir nas cações de segurança e todas indicações de advertência, refere-se a ferramentas elé- as instruções. O desrespeito das segurança e instru- tricas operadas com corrente de rede (com cabo de ções apresentadas abaixo pode causar choque elétri- rede) e a ferramentas elétricas operadas com acumu- co, incêndio e/ou graves lesões.
Page 54  Não use a serra até que todas as ferra-  A peça cortada não deve ser bloqueada mentas, madeiras, resíduos, etc. tenham nem, de modo algum, pressionada con- tra a lâmina de serra a girar. Se não houver sido removidos da mesa, exceto a peça de trabalho.
Page 55  Não use lâminas de serra rachadas ou danifica-  Só utilizar acessórios originais Würth. das. Valores característicos do aparelho Serra de corte transversal e de meia-esquadria KGS 250-60 KGS 270-60 E Número de artigo 0701 343 0 0701 344 0 Potência nominal consumida...
Page 56: Elementos Do Aparelho
Serra de corte transversal e de meia-esquadria KGS 250-60 KGS 270-60 E Máxima potência de serrar – Corte reto 90° 60 x 250 mm 60 x 270 mm – Corte de meia-esquadria 45° 60 x 170 mm 60 x 190 mm –...
Page 57: Colocação Em Funcionamento
 Só utilizar lâminas de serra com um Usar uma máscara de proteção con- número de rotação admissível tão alto tra pó. quanto o máximo número de rotação em vazio do aparelho.  Só devem ser usadas lâminas de serra Ponto de transporte homologadas pela Würth e que corres- pondam à...
Page 58: Ligar E Desligar
Use extensões da mesa e suportes apropriadas para Pressionar a alavanca para o travamento do punho 3, processar peças longas. ligar o aparelho e girar a cabeça da serra para baixo, para dentro da peça de trabalho. Ajustar o ângulo de meia-esquadria Empurre a cabeça da serra através da peça de traba- (veja figura J) lho com avanço uniforme.
Page 59 Verifique/ajuste o ângulo entre a Se a indicação estiver incorreta, solte os dois parafu- sos 43, ajuste a escala 21 e reaperte os dois parafu- lâmina de serra e o batente sos. (veja figuras J e K) Verificar/ajustar o ângulo de Solte o travamento de meia-esquadria 13, girando-o no sentido anti-horário.
Page 60: Manutenção E Limpeza
• Assegurar uma boa ventilação do local de traba- Eliminação lho. • É recomendável usar uma máscara de proteção Ferramentas elétricas, acessórios e embalagens respiratória com filtro da classe P2. devem ser enviados a uma reciclagem ecológica de matérias primas. Observe as diretivas para os materiais a serem traba- lhados, vigentes no seu país.
Page 61: Ce - Declaração De Conformidade
CE-Declaração de conformidade KGS 250-60 KGS 270-60 E Declaramos sob nossa exclusiva responsabilidade, Declaramos sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas:...
Page 62: Voor Uw Veiligheid
Voor uw veiligheid Lees alle veiligheids- Het in de waarschuwingen gebruikte begrip „elektrisch waarschuwingen en gereedschap” heeft betrekking op elektrische gereed- alle voorschriften. Als de waarschuwingen en schappen voor gebruik op het stroomnet (met net- voorschriften niet worden opgevolgd, kan dit een elek- snoer) en op elektrische gereedschappen voor gebruik trische schok, brand of ernstig letsel tot gevolg hebben.
Page 63: Extra Waarschuwingen
 Gebruik de zaag alleen nadat alle  Het afgezaagde deel mag niet geblok- gereedschappen, hout, afval, enz., keerd of op andere wijze tegen het behalve het werkstuk, van de tafel zijn draaiende zaagblad worden geduwd. verwijderd. Kleine resten, losse stukken hout of Als er geen plaats meer beschikbaar is, bijv.
Page 64: Technische Gegevens
 Gebruik geen zaagbladen voor SNELSTAAL.  Gebruik uitsluitend origineel Würth toe-  Gebruik geen gespleten of beschadigde zaagbla- behoren. den. Technische gegevens Verstekzaag KGS 250-60 KGS 270-60 E Artikelnummer 0701 343 0 0701 344 0 Opgenomen vermogen 1400 W...
Page 65: Gebruik Volgens Bestemming
Verstekzaag KGS 250-60 KGS 270-60 E Maximaal zaagvermogen – Recht zagen 90° 60 x 250 mm 60 x 270 mm – Verstek zagen 45° 60 x 170mm 60 x 190 mm – Verstek zagen 48° 60 x 160 mm 60 x 180 mm –...
Page 66  Gebruik het zaagblad dat bij het materi- CE-keurmerk aal past.  HSS-zaagbladen mogen niet worden gebruikt. Kijk niet in de brandende LED-lamp! Houd de motoras vast door de inbussleutel (6 mm) aan de andere zijde van de motoras vast te steken. Draai de zaagbladschroef 6 met de tweede inbussleu- tel in de richting van de wijzers van de klok los.
Page 67 Verstekhoek instellen Duw de zaagkop met gelijkmatige voorwaartse bewe- ging door het werkstuk. (zie afbeelding J) Laat de zaagkop weer naar boven los. Laat de aan/ Maak de verstekvergrendeling 13 los en duw de ver- uit-schakelaar 1 en de hendel voor de greepvergren- stekarm 12 omhoog.
Page 68 Hoek tussen zaagblad en aanslag Als de indicatie niet juist is, draait u beide schroeven 43 los, stelt u de schaalverdeling 21 in en draait u de controleren en instellen beide schroeven weer vast. (zie afbeeldingen J en K) Hellingshoek controleren en Draai de verstekvergrendeling 13 los door deze tegen de richting van de wijzers van de klok in te draaien.
Page 69: Onderhoud En Reiniging
• Zorg voor een goede ventilatie van de werkplek. Afvalverwijdering • Er wordt geadviseerd om een ademmasker met fil- terklasse P2 te dragen. Elektrische gereedschappen, toebehoren en verpakkin- gen moeten op een voor het milieu verantwoorde wijze Neem de in uw land geldende voorschriften voor de te worden hergebruikt.
Page 70: Eg-Conformiteitsverklaring
Dit kan de trillingsbelasting gedurende de handen, organisatie van het arbeidsproces. gehele arbeidsperiode duidelijk verminderen. EG-Conformiteitsverklaring KGS 250-60 KGS 270-60 E Wij verklaren als alleen verantwoordelijke dat dit pro- Wij verklaren als alleen verantwoordelijke dat dit pro- duct voldoet aan de volgende normen:...
Page 71: For Din Egen Sikkerheds Skyld
For din egen sikkerheds skyld Læs alle advarselshenvisnin- Det i advarselshenvisningerne benyttede begreb ger og instrukser. I tilfælde af „el-værktøj“ refererer til netdrevet el-værktøj (med net- manglende overholdelse af advarselshenvisningerne kabel) og akkudrevet el-værktøj (uden netkabel). og instrukserne er der risiko for elektrisk stød, brand Sikkert arbejde med maskinen er og/eller alvorlige kvæstelser.
Page 72  Sikr før brugen, at geringssaven er mon-  Hvis emne eller savklinge blokeres, skal teret og positioneret på en lige, fast du slukke for geringssaven. Vent, til alle arbejdsoverflade. En lige og fast arbejdsover- bevægelige dele står helt stille, træk stik- flade forringer risikoen for, at geringssaven bliver ket ud af stikdåsen og/eller fjern akku- ustabil.
Page 73: Tekniske Data
 Brug kun originalt tilbehør fra Würth. Tekniske data Kap- og geringssav KGS 250-60 KGS 270-60 E Artikelnummer 0701 343 0 0701 344 0 Nominel optagen effekt...
Page 74: Tilsigtet Anvendelse
13 Geringslåsning Symboler 14 Drejeskive 15 Skala Brug beskyttelsesbriller. 16 Stopskinne 17 Emneklemme 18 Låseskrue til savhovedføring 19 Låsekrog til beskyttelsesanordning Brug høreværn. Støjpåvirkning kan 20 Arm til hældningsvinkel føre til tab af hørelse. 21 Skala til hældningsvinkel 22 Boringer til værkbænksmontering 23 Låseknap til transportsikring Brug beskyttelsesmaske.
Page 75: Indstilling Af Omdrejningstal
Emne sikres (se billede Q) Savklinge sættes i/skiftes Sørg for, at emnet altid ligger an på savbordet 10 og (billede D, E og F) stopskinnen 16.  Træk stikket ud af stikkontakten, før der Brug emneklemmen, 17 hvis emnet er bøjet eller for- udføres arbejde på...
Page 76 Udførelse af savsnit Vinkel mellem savklinge og stop kontrolleres/justeres (se billede J Træk savhovedet 25 vha. håndgrebet 2 i den forreste og K) position. Tryk på armen til grebfastlåsningen 3, tænd for maski- Løsn geringslåsningen 13 ved at dreje den til venstre. nen og sving savhovedet ned i emnet.
Page 77 Hældningsvinkel kontrolleres/ Vedligeholdelse og rengøring justeres (se billede N)  Træk stikket ud af stikkontakten, før der Maskinen råder over en justerbar hældningsvinkelstop- udføres arbejde på el-værktøjet. skrue 44, der kan indstilles på en maks. vinkel på 45° eller 48°: trukket ud = 48°, trykket ind = 45° ...
Page 78: Ef-Overensstemmelseserklæring
1,5 m/s 1,5 m/s holde hænderne varme, organisation af arbejdsforlø- bene. EF-Overensstemmelseserklæring KGS 250-60 KGS 270-60 E Vi erklærer under almindeligt ansvar, at dette produkt Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder: er i overensstemmelse med følgende standarder:...
Page 79: For Din Egen Sikkerhet
For din egen sikkerhet Les gjennom alle advarslene Det nedenstående anvendte uttrykket «elektroverktøy» og anvisningene. Feil ved over- gjelder for strømdrevne elektroverktøy (med ledning) holdelsen av advarslene og nedenstående anvisninger og batteridrevne elektroverktøy (uten ledning). kan medføre elektriske støt, brann og/eller alvorlige Farefritt arbeid med maskinen er skader.
Page 80  Sikre før bruk at gjærsagen er montert  Når snittet er avsluttet, slipp bryteren. hhv. plassert på en plan, fast arbeidso- Hold saghodet nedover og vent til sag- verflate. En plan og fast arbeidsoverflate reduse- bladet stopper før du fjerner den kuttede rer risikoen for at gjærsagen blir instabil.
Page 81  Bruk kun originalt Würth tilbehør. • Bruk spesielt konstruerte sagblader som reduserer støy; • bruk bare riktig slipte sagblader; Tekniske data Kapp- og gjærsag KGS 250-60 KGS 270-60 E Artikkelnummer 0701 343 0 0701 344 0 Opptatt effekt 1400 W...
Page 82 25 Saghode CE-merke 26 Unbrakonøkkel 27 Kabelklemme 28 Nettkabel Ikke se inn i den brennende LED-lampen! 29 Stillhjul for turtallforvalg(KGS 270-60 E) 30 Åpning for hengelås 31 Forbikoblingsknapp 32 Bærehåndtak Hold hånden minst 100 mm borte 33 Innvendig flens fra sagbladet på hver side. 34 Støvavsugsstuss Formålsmessig bruk Montering(se bilde B)
Page 83 Hold motorakselen ved at du stikker unbrakonøkkelen Låsing av gjæringen smekker automatisk inn ved 0°, (6 mm) på den andre siden av motorakselen. 15°, 22,5°, 31,62°, 45° og 50°. For mellomverdier trekker du til låsingen. Løsne sagbladskruen 6 med den andre unbrakonøkke- len med urviseren.
Page 84 Innstilling av føringsstengene på Hvis vinkelen mellom sagbladet og anleg- get ikke er eksakt 90°: konstant skjæredybde Løsne de tre skruene 40 og beveg skalaen mot venstre (se bilder G og H) eller høyre til sagbladet står eksakt i rett vinkel mot Sagbladet bør ha en konstant skjæredybde over hele anlegget.
Page 85 Transport Reklamasjonsrett Still gjærings- og helningsvinkelen inn på 0°. For dette Würth elektroverktøyet gir vi reklamasjonsrett i henhold til lovens hhv. landets bestemmelser fra kjøps- Betjen låsingen av håndtaket 3. dato (bevis er regning eller følgebrev). Skader som er Beveg saghodet 25 nedover og trykk inn knappen tll oppstått utbedres med nytt produkt eller reparasjon.
Page 86: Ec-Samsvarserklæring
Dette kan øke vibrasjonsbe- arbeidsprosessene. lastnignen tydelig under hele arbeidsperioden. EC-samsvarserklæring KGS 250-60 KGS 270-60 E Vi erklærer som eneansvarlig at dette produktet stem- Vi erklærer som eneansvarlig at dette produktet stem- mer overens med følgende normer: mer overens med følgende normer:...
Page 87 Turvallisuussyistä Lue kaikki turvallisuus- ja Vaaraton työskentely laitteella muut ohjeet. Turvallisuusohjeiden on mahdollista ainoastaan, luet- noudattamisen laiminlyönti saattaa johtaa sähköis- tuasi huolellisesti käyttö- ja turva- kuun, tulipaloon ja/tai vakavaan loukkaantumiseen. ohjeet sekä seuraamalla ohjeita tarkasti. Lisäksi tulee ottaa huo- Säilytä kaikki turvallisuus- ja muut ohjeet mioon mukaan liitetyn vihkon tulevaisuutta varten.
Page 88  Varmista ennen käyttöä, että jiirisaha on  Päästä käynnistyskytkin vapaaksi, kun asennettu tai sijoitettu tasaiselle, tuke- sahaus on päättynyt. Pidä sahauspää valle työtasolle. Tasainen ja tukeva työtaso pie- alhaalla ja odota kunnes sahanterä nentää riskiä, että jiirisaha muuttuu epävakaaksi. pysähtyy, ennen kuin poistat irtisahatun puukappaleen.
Page 89: Tekniset Tiedot
 Muovia sahattaessa on materiaalin sulamista vältet- ovat puhtaita ja vapaita lastuista. tävä.  Ainoastaan alkuperäisiä Würth lisäva- rusteita saa käyttää. Tekniset tiedot Katkaisu- ja jiirisaha KGS 250-60 KGS 270-60 E Tuotenumero 0701 343 0 0701 344 0 Ottoteho 1400 W 1550/1400 W Joutokäyntinopeus...
Page 90: Määräyksenmukainen Käyttö
18 Sahauspään ohjauksen lukitusruuvi Käytä kuulonsuojaimia. Melu saat- 19 Suojalaitteen lukitushakaset taa aiheuttaa kuulon menetystä. 20 Kaltevuuskulman lukitusvipu 21 Kaltevuuskulman asteikko Käytä pölynsuojanaamaria. 22 Reiät työpenkkiin asennusta varten 23 Kuljetusvarmentimen lukitusnuppi 24 Ohjaustangot 25 Sahauspää Kantopiste 26 Kuusiokoloavain 27 Kaapelipinne CE-merkintä...
Page 91 Jiirikulman asetus (katso kuva J)  Käytä vain sahanteriä, joiden suurin sal- littu pyörintänopeus on vähintään yhtä Avaa jiirilukitus 13 ja paina jiirivarsi 12 ylös. Suuntaa suuri, kuin sähkötyökalun tyhjäkäynti- kääntöpöytä 14 asteikon merkkien mukaan: pyörintänopeus. • Kierto vasemmalle = kulma-asetus kääntö- ...
Page 92 Aseta kulmatulkki 41 vastekiskon 16 vasenta sivua ja Perussäädöt sahanterää 8 vasten. Älä kosketa sahanterän hampaiden kärkiä kulmatul-  Irrota pistotulppa pistorasiasta ennen killa. kaikkia sähkötyökaluun kohdistuvia töi- tä. Ellei sahanterän ja sahapöydän kulma ole täsmälleen 90°: Laite on perussäädetty jo tehtaalla. Kuljetuksen jälkeen tai, kun leikkauskulmat ovat epätarkkoja saattaa uusi Avaa kolme ruuvia 40 ja siirrä...
Page 93 Kuljetus Takuu Aseta jiirikulma ja kallistuskulma arvoon 0°. Myönnämme tälle Würth sähkötyökalulle lainmukai- sen maakohtaisten määräysten mukaisen takuun osto- Käytä kahvan lukitusta 3. hetkestä (osoitettava laskulla tai lähetteellä). Syntyneet Siirrä sahauspää 25 alaspäin ja paina kuljetusvarmen- viat hoidetaan korjaamalla tai toimittamalla uusi laite. timen nuppi 23 sisään.
Page 94 Tämä saattaa huomattavasti nostaa värähtelyra- situsta koko työaikajakson aikana. EY-Standardinmukaisuusvakuutus KGS 250-60 KGS 270-60 E Vakuutamme yksin vastaavamme siitä, että tämä tuote Vakuutamme yksin vastaavamme siitä, että tämä tuote vastaa seuraavia standardeja:...
Page 95: För Din Säkerhet
För din säkerhet Läs noga igenom alla säker- Nedan använt begrepp ”Elverktyg” hänför sig till nät- hetsanvisningar och instruktio- drivna elverktyg (med nätsladd) och till batteridrivna ner. Fel som uppstår till följd av att elverktyg (sladdlösa). säkerhetsanvisningarna och instruktionerna inte följts För att riskfritt kunna använda kan orsaka elstöt, brand och/eller allvarliga person- maskinen bör du noggrant läsa...
Page 96  Säkerställ att geringssågen är monterad  Släpp strömställaren fri då skärningen är eller uppställd på en plan, stadig arbets- avslutad. Håll såghuvudet nedåt och vän- yta innan den används. En plan och stadig ta tills sågklingan stannar, innan du arbetsyta reducerar risken för att geringssågen ska avlägsnar det kapade trästycket.
Page 97: Tekniska Data
 Vid sågning av plast måste materialets smältning undvikas.  Använd endast original Würth tillbehör. Tekniska data Kap- och geringssåg KGS 250-60 KGS 270-60 E Artikelnummer 0701 343 0 0701 344 0 Upptagen märkeffekt 1400 W 1550/1400 W Tomgångsvarvtal...
Page 98: Ändamålsenlig Användning
19 Skyddsanordningens låshakar Bär dammskyddsmask. 20 Låsarm för lutningsvinkeln 21 Skala för lutningsvinkeln 22 Borrhål för montering på arbetsbänk 23 Låsknapp för transportsäkring Bärpunkt 24 Styrstänger 25 Såghuvud CE-beteckning 26 Sexkantnyckel 27 Kabelklämma 28 Nätsladd Rikta inte blicken mot den lysande 29 Ställratt varvtalsförval.
Page 99  Använd endast sågklingor som godkänts • Vridning åt vänster = vinkelinställning vid sväng- bordets högra kant av Würth och som motsvarar normen EN 847-1. • Vridning åt höger = vinkelinställning vid svängbor- dets vänstra kant  Anpassa alltid sågklingan till aktuellt material.
Page 100 Inställning av styrstängerna på kon- Om vinkeln mellan sågklingan och anslaget inte är exakt 90°: stanta skärdjup (se bilder G och H) Lossa de tre skruvarna 40 och förflytta skalan åt vän- Sågklingan bör över sågbordets hela längd ha kon- ster eller höger tills sågklingan står i exakt rät vinkel stant skärdjup och får inte beröra fasta sågbordet var- mot anslaget.
Page 101 Transport Garanti Ställ in gerings- och lutningsvinkeln på 0°. För detta Würth elverktyg lämnar vi garanti enligt lagens/respektive lands bestämmelser utgående från Aktivera greppspärren 3. köpdatum (köpet måste styrkas med faktura eller följe- Skjut såghuvudet 25 nedåt och tryck in knappen för sedel).
Page 102: Eg-Försäkran Om Överensstämmelse
Härvid kan vibrationsbe- lastningen under arbetsperioden öka betydligt. EG-Försäkran om överensstämmelse KGS 250-60 KGS 270-60 E Vi försäkrar härmed under exklusivt ansvar att denna Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer: produkt överensstämmer med följande normer:...
Page 103 Για την ασφάλειά σας Διαβάστε όλες τις Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμο- υποδείξεις ασφαλείας ποιείται στις προειδοποιητικές υποδείξεις αναφέρεται και τις οδηγίες. Αμέλειες κατά την τήρηση των σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το υποδείξεων ασφαλείας και των οδηγιών μπορεί να ηλεκτρικό...
Page 104 γραμμής κοπής δεν υπάρχει διάκενο μεταξύ  Μην χρησιμοποιείτε άτομα ως τεμαχίου, αναστολέα και τραπεζιού. Τα κυρτά ή υποκατάστατο της επέκτασης τραπεζιού ή καμπυλωτά τεμάχια μπορεί να στρίψουν ή να ως βοηθητικό στήριγμα. Η ανεπαρκής γλιστρήσουν και να προκαλέσουν εμπλοκή της υποστήριξη...
Page 105  Κρατάτε σταθερά τη λαβή όταν κάνετε μια  Μην χρησιμοποιήστε πριονολάμες για ΧΑΛΥΒΑ ΜΕΓΑΛΗΣ ΤΑΧΥΤΗΤΑΣ. μη ολοκληρωμένη κοπή ή όταν αφήνετε τον διακόπτη προτού φτάσει η κεφαλή  Μην χρησιμοποιήστε σπασμένες ή φθαρμένες του πριονιού στην εντελώς κατώτερη πριονολάμες. θέση.
Page 106: Τεχνικά Χαρακτηριστικά
Τεχνικά χαρακτηριστικά Φαλτσοπρίονο KGS 250-60 KGS 270-60 Κωδ. αριθμός 0701 343 0 0701 344 0 Ονομαστική ισχύς 1400 W 1550/1400 W Αριθμός στροφών χωρίς φορτίο 4600/4500 min 2600 – 5200 min Διαστάσεις του πριονόδισκου – Εξωτερική διάμετρος 216 mm 216 mm –...
Page 107 Συναρμολόγηση σε τραπέζι Συσκευασία (βλέπε εικόνα B) Η συσκευασία περιέχει: Για να εξασφαλιστεί ο ασφαλής χειρισμός η συσκευή πρέπει να συναρμολογηθεί επάνω σε μια κατάλληλη • 1 φαλτσοπρίονο επιφάνεια (π.χ. ξύλινο τραπέζι, πάγκο εργασίας κτλ.). • 1 πριονολεπίδα 216 mm Η...
Page 108 Ρύθμιση γωνίας κλίσης Τοποθετήστε πάλι την εξωτερική φλάντζα 5 σωστά. Η εξωτερική φλάντζα 5 πρέπει να κλειδώσει. (βλέπε εικόνα Ν) Ασφαλίστε πάλι τον άξονα της πριονολεπίδας και Κρατήστε το μηχάνημα από τη χειρολαβή 2. σφίξτε τη βίδα της λεπίδας 6 προς τα αριστερά. Λύστε...
Page 109 Έλεγχος/ρύθμιση της γωνίας Βασικές ρυθμίσεις μεταξύ πριονολεπίδας και στοπ (βλέπε εικόνες J και K)  Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό Λύστε την ασφάλιση λοξοτομής 13, περιστρέφοντας εργαλείο. προς τα αριστερά. Το μηχάνημα είναι ρυθμισμένο από το εργοστάσιο. Μετακινήστε...
Page 110: Συντήρηση Και Καθαρισμός
Για τη ρύθμιση εκτελέστε τα παρακάτω Αναρρόφηση σκόνης βήματα: Λύστε τον μοχλό ασφάλισης 20. Η σκόνη από ορισμένα υλικά. π. χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και Περιστρέψτε τη βίδα 43 με ένα κλειδί Άλεν για την από...
Page 111 Εγγύηση 250 -60 270/-60“ Γι’ αυτό το ηλεκτρικό εργαλείο της Würth παρέχουμε (στάθμη ηχητικής εγγύηση σύμφωνα με τις νομικές/ειδικές για την πίεσης) 92 dB(A) 91 dB(A) εκάστοτε χώρα διατάξεις. Η εγγύηση ισχύει από την ημερομηνία αγοράς (απόδειξη με το τιμολόγιο ή το (στάθμη...
Page 112 EK-Δήλωση συμβατότητας KGS 250-60 KGS 270-60 Δηλώνουμε υπευθύνως ότι αυτό το προϊόν εκπληρώνει Δηλώνουμε υπευθύνως ότι αυτό το προϊόν εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: EN 62841-1:2015, EN 61029-1:2009 + A11:2010, EN 62841-3-9:2015, EN 61029-2-9:2012 + A11:2013, σύμφωνα...
Page 113: Güvenliğiniz Için
Güvenliğiniz için Bütün uyarıları ve talimat Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El hükümlerini okuyun. Açıklanan Aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı uyarılara ve talimat hükümlerine uyulmadığı takdirde kablosu ile) aletlerle akü ile çalışan aletleri (akım elektrik çarpmalarına, yangınlara ve/veya ağır yara- şebekesine bağlantısı...
Page 114  Kullanmaya başlamadan önce gönyeli  İş parçası veya testere bıçağı bloke kesme testeresinin düz, sağlam bir olacak olursa, gönyeli kesme testeresini zemine monte edildiğinden veya kapatın. Bütün hareketli parçaların tam konumladırıldığından emin olun. Düz ve olarak durmasını bekleyin, fişi prizden sağlam bir çalışma yüzeyi gönyeli kesme çekin ve/veya kartuş...
Page 115: Teknik Veriler
Bıçak muhafazası,  Sadece orijinal Würth aksesuar kullanın. testere bıçağı değiştirilirken ve testerenin durumu kontrol edilirken elle yukarı kaldırılabilir. Teknik veriler Gönyeli kesme testeresi KGS 250-60 KGS 270-60 E Ürün kodu 0701 343 0 0701 344 0 Giriş gücü...
Page 116: Aletin Elemanları
Aletin elemanları Teslimat kapsamı 1 Açma/kapama şalteri Ambalaj içeriği: 2 Tutamak • 1 Gönyeli kesme testeresi • 1 Testere bıçağı 216 mm 3 Tutamak kilitleme kolu • 1 İç altıgen anahtar 4/6 mm 4 Sabit üst testere bıçağı muhafazası • 1 İş parçası sıkma tertibatı 5 Dış...
Page 117 Masa montajı (Bakınız: Şekil B) Çalıştırma Güvenli biçimde kullanılabilmesi için alet kendisi için öngörülen uygun bir zemine (örneğin ahşap masa,  Şebeke gerilimine dikkat edin! Akım kayna- tezgan vb.) monte edilebilir. Kullanım amacına uygun ğının gerilimi elektrikli el aletinin tip etiketi üzerinde olarak montaj sabit veya esnek olabilir.
Page 118: Temel Ayarlar
Açma/kapama Kilitleme vidasını 18 gevşetin. Testere başını basılı tutun ve kesme masası plakası 11 Testereyi açmak için açma/kapama şalterine 1 basın boyunca çekin. ve aynı anda tutamak kilitleme kolunu 3 basılı tutun. Belirtilen mesafeyi bir kez daha ölçün. Her iki değer Aleti kapatmak için açma/kapama şalterini 1 tekrar birbiri ile aynı...
Page 119: Bakım Ve Temizlik
Testere bıçağı ile döner masa Testere bıçağını durma konumuna çevirin ve kilitleme vidasını 18 sıkın. arasındaki açının kontrolü/ Aleti tutamaktan 2 veya taşıma tutamaklarından 32 ayarlanması (Bakınız: Resimler L tutarak taşıyın. ve M) Testere başının 0° gönye açısına ayarlı olduğundan ve bu pozisyonda emniyete alındığından emin olun.
Page 120 Garanti 250-60 270-60 E Bu Würth elektrikli el aleti için satın alma tarihinden (ses basıncı seviyesi) 92 dB(A) 91 dB(A) itibaren yasal çerçevelerde ve ülkelere özgü yönetmelik hükümlerine göre garanti veriyoruz (Fatura (gürültü emisyon veya irsaliyenin ibraz edilmesi zorunludur). Ortaya seviyesi) 98 dB(A) 102 dB(A)
Page 121: Ec-Uygunluk Beyanı
EC-Uygunluk beyanı KGS 250-60 KGS 270-60 E Tek sorumlu olarak bu ürünün aşağıdaki normlara ve Tek sorumlu olarak bu ürünün aşağıdaki normlara ve normatif belgelere uygun olduğunu beyan ederiz: normatif belgelere uygun olduğunu beyan ederiz: 2006/42/EC, 2014/30/EU, 2011/65/EC 2006/42/EC, 2014/30/EU, 2011/65/EC yönetmeliği hükümleri uyarınca...
Page 122: Dla Własnego Bezpieczeństwa
Dla własnego bezpieczeństwa Należy przeczytać Użyte w poniższym tekście pojęcie „elektronarzędzie“ wszystkie wskazówki i odnosi się do elektronarzędzi zasilanych energią przepisy. Błędy w przestrzeganiu poniższych elektryczną z sieci (z przewodem zasilającym) i do wskazówek mogą spowodować porażenie prądem, elektronarzędzi zasilanych akumulatorami pożar i/lub ciężkie obrażenia ciała.
Page 123 powstała szpara. Elementy o kształcie łuku lub  Nie wolno wykorzystywać innych osób zakrzywione mogą się przekręcić lub przesunąć i w zastępstwie przedłużki stołu lub jako spowodować zablokowanie się tarczy podczas dodatkowych podpór. Niedostateczne cięcia. Z tego samego powodu w obrabianym podparcie obrabianego elementu może materiale nie mogą...
Page 124: Dodatkowe Wskazówki Bezpieczeństwa
 W razie dokonywania niekompletnego  Nie wolno stosować tarcz ze STALI SZYBKOTNĄCEJ. cięcia lub w przypadku zwolnienia przełącznika przed osiągnięciem przez  Nie wolno stosować rozdwojonych ani głowicę pilarki dolnej pozycji, uchwyt uszkodzonych tarcz tnących. pilarki należy bardzo silnie przytrzymać. ...
Page 125: Dane Techniczne
Dane techniczne Ukośnica KGS 250-60 KGS 270-60 E Art. nr 0701 343 0 0701 344 0 Moc znamionowa 1400 W 1550/1400 W Prędkość obrotowa bez obciążenia 4600/4500 min 2600 – 5200 min Wymiary – Średnica zewnętrzna 216 mm 216 mm –...
Page 126: Zakres Dostawy
Zakres dostawy Montaż (zob. rys. B) Opakowanie zawiera: Zwolnić zabezpieczenie • 1 ukośnica transportowe • 1 tarcza tnąca 216 mm Docisnąć głowicę pilarki 25 nieco do dołu, wyciągnąć • 1 klucz sześciokątny 4/6 mm zabezpieczenie trasportowe 23 i przesunąć głowicę •...
Page 127: Ustawianie Prędkości Obrotowej
Unieruchomić uchwyt 3, przesuwająć dźwignię tak, Blokada kąta uciosu zaskakuje automatycznie przy aby dolna osłona tarczy 7 przesunęła się do góry i 0°, 15°, 22,5°, 31,62°, 45° i 50°. Aby osiągnąć zdjąć tarczę tnącą 8. wartości pośrednie należy zaciągnąć blokadę. Nałożyć...
Page 128: Ustawienia Podstawowe
Przesunąć głowicę w dół i zabezpieczyć ją w tej Ustawienia podstawowe pozycji przy użyciu zabezpieczenia transportowego  Przed wszystkimi pracami przy elektro- Pociągnąć ramię kąta uciosu 12 do góry i przestawić narzędziu należy wyciągnąć wtyczkę z głowicę w taki sposób, aby przy 0° zaskoczyła w gniazda.
Page 129: Konserwacja I Czyszczenie
Kontrola/Ustawianie kąta Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady nachylenia (zob. rys. N) obchodzenia się z materiałami przeznaczonymi do Urządzenie zaopatrzone zostało w przestawną śrubę obróbki. regulującą kąt nachylenia 44, przy użyciu której można ustawić kąt o maksymalej wartości 45° lub 48°: wyciągnięta = 48°, wciśnięta = 45°...
Page 130: Usuwanie Odpadów
Podany w niniejszej instrukcji poziom drgań Usuwanie odpadów pomierzony został zgodnie z określoną przez normę procedurą pomiarową i może zostać użyty do Elektronarzędzia, osprzęt i opakowanie należy porownywania elektronarzędzi. Można go też użyć poddać utylizacji zgodnie z obowiązującymi zasa- do wstępnej oceny ekspozycji na drgania. dami ochrony środowiska.
Page 131 WE-Deklaracja zgodności KGS 250-60 KGS 270-60 E Oświadczamy z pełną odpowiedzialnością, że Oświadczamy z pełną odpowiedzialnością, że niniejszy produkt odpowiada wymaganiom niniejszy produkt odpowiada wymaganiom następujących norm i dokumentów normatywnych: następujących norm i dokumentów normatywnych: EN 62841-1:2015, EN 61029-1:2009 + A11:2010,...
Page 132 Az Ön biztonságáért Olvassa el az összes Az alább alkalmazott „elektromos kéziszerszám” biztonsági figyelmez- fogalom a hálózati elektromos kéziszerszámokat tetést és előírást. A következőkben leírt előírások (hálózati csatlakozó kábellel) és az akkumulátoros betartásának elmulasztása áramütésekhez, tűzhöz elektromos kéziszerszámokat (hálózati csatlakozó és/vagy súlyos testi sérülésekhez vezethet.
Page 133 az ütköző és az asztal között. Ív alakú, vagy görbe  Ne osszon be személyeket az munkadarabok elfordulhatnak vagy elcsúszhatnak, asztalhosszabbítók helyettesítésére, és a fűrészlap beékelődéséhez vezethetnek. Ezért illetve a munkadarab további a munkadarabban sem szögeknek, sem más megtámasztására. A munkadarab nem idegen anyagoknak nem szabad maradniuk.
Page 134 Az EN 847-1 szabványnak tartozékokat használjon. megfelelően csak az ezen kézikönyvben megadott fűrészlapokat használja. A készülék műszaki adatai Fejező és sarkaló fűrész KGS 250-60 KGS 270-60 E Cikkszám 0701 343 0 0701 344 0 Névleges felvett teljesítmény 1400 W 1550/1400 W Üresjárati fordulatszám...
Page 135: A Készülék Részei
Fejező és sarkaló fűrész KGS 250-60 KGS 270-60 E Sarokvágás (a bal és a jobb oldalon) 48° 50° Ferdevágás (a bal oldalon) 48° 48° Kettős sarokvágás – Ferdevágás 45° 45° – Sarokvágás 45° 45° Maximális fűrészelési teljesítmény – Egyenes vágás, 90°...
Page 136  A fűrészlap fogai igen élesek és Viseljen fülvédőt. A zaj a sérüléseket okozhatnak. A fűrészlap hallóképesség elvesztéséhez behelyezéséhez és kicseréléséhez vezethet. viseljen védőkesztyűt!  Csak olyan fűrészlapokat használjon, Viseljen porvédő álarcot. amelynek a legmagasabb megengedett fordulatszáma legalább akkora, mint a berendezés üresjárati fordulatszáma.
Page 137 A munkadarab biztosítása A vágás végrehajtása (lásd a Q ábrát). Húzza előre a 25 fűrészfejet a 2 fogantyúnál fogva az elülső helyzetbe. Ügyeljen arra, hogy a munkadarab mindig felfeküdjön a 10 fűrészasztalra és a 16 ütközősínre. Nyomja meg a 3 fogantyú reteszelő kart, kapcsolja be a berendezést és forgassa bele a fűrészfejet lefelé...
Page 138  Mindig ellenőrizze, hogy a fűrészlap a A beállításhoz a következő lépéseket kell 90°-os és 45°-os vágási szög végrehajtani: beállításakor sem hátul a Lazítsa ki a 20 rögzítőkart. fűrészlapkivágásnál, sem elől a Forgassa el a 43 csavart egy belső hatlapú lengőkarnál nem érinti-e meg a rögzített csavarkulccsal be- vagy kifelé, amíg a fűrészlap és a fűrészasztalt.
Page 139: Karbantartás És Tisztítás
Egyes faporok, például tölgy- és bükkfaporok rákkeltő A reklamációkat csak akkor tudjuk figyelembe venni, hatásúak, főleg ha a faanyag kezeléséhez más ha az elektromos kéziszerszámot szétszereletlen anyagok is vannak bennük (kromát, favédő állapotban egy Würth lerakatnak, a Würth cég egy vegyszerek).
Page 140: Ek Megfelelőségi Nyilatkozat
Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. EK-Megfelelőségi nyilatkozat KGS 250-60 KGS 270-60 E Egyedüli felelőséggel kijelentjük, hogy ez a termék Egyedüli felelőséggel kijelentjük, hogy ez a termék megfelel a következő szabványoknak, illetve irányadó...
Page 141: Pro Vaši Bezpečnost
Pro Vaši bezpečnost Čtěte všechna varovná upo- Ve varovných upozorněních použitý pojem „elektro- zornění a pokyny. Zanedbání nářadí“ se vztahuje na elektronářadí provozované na při dodržování varovných upozornění a pokynů el. síti (se síťovým kabelem) a na elektronářadí mohou mít za následek zásah elektrickým proudem, provozované...
Page 142  Před používáním zajistěte, aby byla  Pokud se obrobek nebo pilový kotouč pokosová pila namontovaná resp. zablokují, pokosovou pilu vypněte. umístěná na rovné, pevné pracovní Vyčkejte, až se všechny pohyblivé díly ploše. Rovná a pevná pracovní plocha snižuje zcela dostanou do klidového stavu, riziko, že bude pokosová...
Page 143 Ochranu kotouče lze vytáhnout rukou nahoru, když se mění pilové kotouče a když se má zkontrolovat stav pily. Charakteristické údaje Kapovací a pokosová pila KGS 250-60 KGS 270-60 E Číslo výrobku 0701 343 0 0701 344 0 Jmenovitý příkon...
Page 144: Obsah Dodávky
Prvky stroje Obsah dodávky 1 Spínač Balení obsahuje: 2 Rukojeť • 1 kapovací a pokosová pila • 1 pilový kotouč 216 mm 3 Páčka aretace rukojeti • 1 klíč na vnitřní šestihrany 4/6 mm 4 Pevná vrchní ochrana pilového kotouče •...
Page 145 Montáž stolu (viz obr. B) Uvedení do provozu Pro zaručení bezpečné obsluhy musí být stroj namontován na k tomu určený základ (např. dřevěný  Dbejte síťového napětí! Napětí zdroje stůl, pracovní stůl atd.). Podle účelu použití se může proudu musí souhlasit s údaji na typovém štítku provést montáž...
Page 146: Základní Nastavení
Zapnutí/vypnutí Pohybujte hlavou pily v zadní pozici dolů a změřte vzdálenost mezi otočným stolem 14 a spodní stranou Pro zapnutí pily stiskněte spínač 1, zatímco držíte vnější příruby 5. stisknutou páčku aretace rukojeti 3. Povolte zajišťovací šroub 18. Pro vypnutí stroje spínač 1 opět uvolněte. Není zde Podržte hlavu pily stlačenou a táhněte ji kompletně...
Page 147: Odsávání Prachu
Kontrola/seřízení úhlu mezi Přeprava pilovým kotoučem a otočným stolem (viz obrázky L a M) Nastavte úhly pokosu a sklonu na 0°. Stiskněte aretaci rukojeti 3. Zajistěte, aby byla hlava pily nastavená na pokos 0° a v této pozici zajištěná. Pohybujte hlavu pily 25 dolů a zatlačte knoflík přepravního zajištění...
Page 148 Záruka Informace o hluku a vibracích Pro toto elektronářadí firmy Würth poskytujeme záruku Naměřené hodnoty hluku a celkové hodnoty vibrací podle zákonných/dle země specifických ustanovení (vektorový součet tří os) zjištěny podle ode dne prodeje (dokladem je faktura nebo dodací EN 62841/EN 61029. list).
Page 149: Es Prohlášení O Shodě
ES-Prohlášení o shodě KGS 250-60 KGS 270-60 E Prohlašujeme ve výhradní odpovědnosti, že tento Prohlašujeme ve výhradní odpovědnosti, že tento výrobek je v souladu s následujícími normami nebo výrobek je v souladu s následujícími normami nebo normativními dokumenty: normativními dokumenty:...
Page 150: Pre Vašu Bezpečnosť
Pre Vašu bezpečnosť Prečítajte si všetky Výstražné Pojem „ručné elektrické náradie“ používaný v upozornenia a bezpečnostné nasledujúcom texte sa vzťahuje na ručné elektrické pokyny. Zanedbanie dodržiavania Výstražných náradie napájané zo siete (s prívodnou šnúrou) a na upozornení a pokynov uvedených v nasledujúcom ručné...
Page 151  Nepoužívajte túto pílu skôr, ako  Používajte vždy skrutkovacie zvierky odstránite zo stola všetky nástroje, alebo také prípravky, ktoré boli kúsky dreva, drevený odpad a pod., koncipované na správne podopieranie okrem obrobka. Drobné zvyšky, voľné kúsky tyčí alebo rúr. Tyče majú sklon k odkotúľaniu sa, dreva alebo iné...
Page 152  Používajte len originálne príslušenstvo ako počet obrátok uvedený na píle. Würth. Technické parametre prístroja Kapovacia a pokosová píla KGS 250-60 KGS 270-60 E Číslo výrobku 0701 343 0 0701 344 0 Menovitý príkon...
Page 153: Používanie Podľa Určenia
Za škody spôsobené používaním prístroja inak ako Súčiastky prístroja podľa určenia ručí používateľ. 1 Vypínač 2 Rukoväť Obsah balenia (základná výbava) 3 Páčka na aretáciu rukoväte Balenie obsahuje: 4 Pevný horný ochranný kryt pílového listu • 1 kapovaciu a pokosovú pílu 5 Vonkajšia príruba •...
Page 154: Uvedenie Do Prevádzky
Potiahnite páku pre aretáciu rukoväte 3 tak, aby sa Montáž (pozri obrázok B) dolný chránič pílového listu 7 pohyboval smerom hore a demontujte pílový list 8. Uvoľnenie prepravnej poistky Založte pílový list 8 na upínací mechanizmus 35 na Stlačte rezaciu hlavu 25 trochu smerom dole, vnútornej prírube 33;...
Page 155: Základné Nastavenia
Nastavenie uhla sklonu Nastavenie vodiacich tyčí na (pozri obrázok N) konštantnú hĺbku rezu (pozri obrázky G a H) Náradie pevne držte za rukoväť 2. Pílový list by mal mať po celej dĺžke rezacieho stola Uvoľnite aretačnú páčku 20 a vytočte rezaciu hlavu konštantnú...
Page 156: Odsávanie Prachu
Nedotýkajte sa uholníkom hrotov zubov rezacieho V prípade potreby prestavte skrutku uhla sklonu 44 kotúča. zaskrutkovaním alebo vyskrutkovaním, aby ste dosiahli hodnotu 45°. Ako postupovať, ak nie je uhol medzi pílovým listom a dorazom presne 90°: Odporúčame pri nastavovaní rezaciu hlavu pridržiavať, aby sa odbremenila nastavovacia skrutka Uvoľnite tri skrutky 40 a pohybujte stupnicou smerom a dalo sa ňou súčasne ľahšie otáčať.
Page 157 Ak by náradie napriek starostlivej výrobe a kontrole Informácia o hlučnosti/vibráciách predsa len prestalo niekedy fungovať, treba dať opravu vykonať autorizovanému servisnému stredisku Celkové hodnoty hluku a vibrácií (súčet vektorov troch Würth. smerov) zisťované podľa normy EN 62841/ Pri všetkých dopytoch a objednávkach náhradných EN 61029.
Page 158 ES-Vyhlásenie o konformite KGS 250-60 KGS 270-60 E Na vlastnú zodpovednosť vyhlasujeme, že tento Na vlastnú zodpovednosť vyhlasujeme, že tento výrobok je v zhode s nasledujúcimi normami alebo výrobok je v zhode s nasledujúcimi normami alebo normatívnymi dokumentami: normatívnymi dokumentami:...
Page 159: Pentru Siguranţa Dumneavoastră
Pentru siguranţa dumneavoastră Citiţi toate indicaţiile de Termenul de „sculă electrică“ folosit în indicaţiile de avertizare şi avertizare se referă la sculele electrice alimentate de la instrucţiunile. Nerespectarea indicaţiilor de reţea (cu cablu de alimentare) şi la sculele electrice cu avertizare şi a instrucţiunilor poate provoca acumulator (fără...
Page 160  Nu folosiți ferăstrăul până nu ați  Folosiți întotdeauna menghine sau îndepărtat de pe masă toate uneltele, dispozitive destinate spriiinirii bucățile de lemn, deșeurile, etc., cu corespunzătoare a țevilor sau barelor. excepția piesei de lucru. La contactul cu Barele au tendința să se rostogolească în timpul pânza de ferăstrău, resturile mici, bucățile de lemn tăierii, ceea ce provoacă...
Page 161: Specificaţii Tehnice
 La tăierea materiaului plastic, trebuie evitată  Nu folosiți pânze de ferăstrău fisurate sau topirea acestuia. deteriorate.  Folosţi numai accesorii originale Würth. Specificaţii tehnice Ferăstrău circular staționar KGS 250-60 KGS 270-60 E Număr articol 0701 343 0 0701 344 0 Putere nominală 1400 W 1550/1400 W Turaţie de mers în gol...
Page 162: Utilizare Conform Destinaţiei
Ferăstrău circular staționar KGS 250-60 KGS 270-60 E Capacitate de tăiere maximă – tăiere dreaptă 90° 60 x 250 mm 60 x 270 mm – tăiere înclinată 45° 60 x 170 mm 60 x 190 mm – tăiere înclinată 48°...
Page 163  Folosiţi numai pânze de ferăstrău admise Semn CE de Würth şi care satsfac cerinţele standardului EN 847-1.  Folosiţi pânza de ferăstrău potrivită Nu priviți în lampa LED aprinsă! materialului prelucrat.  Nu este permisă întrebuinţarea pânzelor de ferăstrău HSS. Fixați arborele motor, ținând cheia hexagonală...
Page 164 Reglarea unghiului de înclinare în Lăsați capul de tăiere să revină în poziția de sus. Eliberați din nou întrerupătorul pornit/oprit 1 și plan orizontal (vezi figura J) pârghia de blocare mâner 3. Slăbiți dispozitivl de blocare a înclinării 13 și ridicați brațul de înclinare 12.
Page 165: Aspirarea Prafului
Verificarea/ajustarea unghiului Dacă nu este așa, slăbiți cele două șuruburi 43, ajustați scala 21 și strângeți din nou bine cele două dintre pânza de ferăstrău și șuruburi. limitator (vezi figurile J și K) Verificarea/ajustarea unghiului de Slăbiți dispozitivul de blocare a înclinării 13, răsucindu-l în sens antiorar.
Page 166: Întreţinere Şi Curăţare
• Asiguraţi buna ventilaţie a locului de muncă. Eliminare • Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Sculele electrice, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorificare ecologică. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat.
Page 167: Ce-Declaraţie De Conformitate
CE-Declaraţie de conformitate KGS 250-60 KGS 270-60 E Declarăm pe proprie răspundere că acest produs Declarăm pe proprie răspundere că acest produs corespunde următoarelor standarde sau documente corespunde următoarelor standarde sau documente...
Page 168: Za Vašo Varnost
Za vašo varnost Preberite vsa opozorila in Pojem „električno orodje“, ki se pojavlja v nadaljnjem napotila. Napake zaradi neupoš- besedilu, se nanaša na električna orodja z električnim tevanja spodaj navedenih opozoril in napotil lahko pogonom (z električnim kablom) in na akumulatorska povzročijo električni udar, požar in/ali težke telesne električna orodja (brez električnega kabla).
Page 169  Zagotovite pred uporabo, da bo  Če se bo obdelovanec ali žagin list zajeralna žaga montirana oz. zablokiral, izklopite zajeralno žago. pozicionirana na izravnani, trdni delovni Počakajte, da se bodo vsi premikajoči površini. Izravnana in trdna delovna površina deli popolnoma ustavili in nato potegnite zmanjša tveganje, da bi ajeralna žaga izgubila omrežni vtič...
Page 170 Zaščito lista smete sneti z roko v primeru, ko želite zamenjati žagin list in v primeru, ko želite preveriti stanje žage. Karakteristike naprave Čelilna in zajeralna žaga KGS 250-60 KGS 270-60 E Številka proizvoda 0701 343 0 0701 344 0 Nazivna odjemna moč...
Page 171: Elementi Naprave
Elementi naprave Obseg dobave 1 Vklopno/izklopno stikalo Vsebina embalaže: 2 Ročaj • 1 čelilna in zajeralna žaga • 1 žagin list 216 mm 3 Vzvod za aretiranje ročaja • 1 notranji šestrobi vijak 4/6 mm 4 Trdna zgornja zaščita lista •...
Page 172 Namizna montaža (glejte sliko B) Zagon Za zagotovitev varnega rokovanja morate napravo montirati na za to primerno podlogo (npr. leseno mizo,  Upoštevajte napetost omrežja! Napetost delavnično mizo ipd.). Glede na namen uporabe vira električne energije se mora ujemati s podatki lahko montažo izvajate stacionarno ali fleksibilno.
Page 173: Osnovne Nastavitve
Vklop/izklop Premaknite glavo žage v zadnjem položaju navzdol in izmerite razmak med vrtljivo mizo 14 in spodnjo Za vklop žage aktivirajte vklopno/izklopno stikalo 1, stranjo zunanje prirobnice 5. medtem ko držite pritisnjen vzvod za aretiranje ročaja Sprostite blokirni vijak 18. Držite glavo žage pritisnjeno in jo potegnite v celoti Za izklop naprave ponovno spustite vklopno/izklopno vzdolž...
Page 174: Vzdrževanje In Čiščenje
Preverite/justirajte kot med Zasukajte žagin list v položaj mirovanja in zzategnite blokirni vijak 18. žaginim listom in vrtljivo mizo Nosite napravo na ročaju 2 ali pa s pomočjo nosilnih (glejte sliki L in M) pridržal 32. Zagotovite, da bo glava žage nastavljena na 0° zajerala in zavarovana v tem položaju.
Page 175 Garancija Podatki o hrupu/vibracijah Za o električno orodje vam jamčimo v skladu z Merilne vrednosti hrupa in vibracij (vektorska vsota zakonskimi/državno s specifičnimi določili od datuma treh smeri) izračunane v skladu z EN 62841/ nakupa naprej (potrdilo z računom ali dobavnico). EN 61029.
Page 176: Es-Izjava O Skladnosti
ES-Izjava o skladnosti KGS 250-60 KGS 270-60 E Izjavljamo pod izključno odgovornostjo, da ta Izjavljamo pod izključno odgovornostjo, da ta proizvod ustreza naslednjim standardom oz. proizvod ustreza naslednjim standardom oz. standardiziranim dokumentom: standardiziranim dokumentom: EN 62841-1:2015, EN 61029-1:2009 + A11:2010,...
Page 177 За Вашата сигурност Прочетете внимателно всич- Безопасна работа с електро- ки указания. Неспазването на инструмента е възможна само приведените по-долу указания може да доведе до ако прочетете напълно токов удар, пожар и/или тежки травми. ръководството за експлоатация и указанията за безопасна Съхранявайте...
Page 178 между детайла, опората и масата. Дъговидни  Отрязваната част не трябва да бъде или извити детайли могат по време на рязане да блокирана или притискана към се изметнат и това да предизвика заклинване циркулярния диск. Ако няма вече свободно на циркулярния диск. Затова в детайла не пространство, напр.
Page 179  Не използвайте циркулярни дискове за телни приспособления на фирма Würth БЪРЗОРЕЗНА СТОМАНА. (Вюрт). Технически параметри Циркулярна машина за скосяване и отрязване KGS 250-60 KGS 270-60 E Каталожен № 0701 343 0 0701 344 0 Номинална консумирана мощност 1400 W 1550/1400 W Скорост...
Page 180 Циркулярна машина за скосяване и отрязване KGS 250-60 KGS 270-60 E Отрязване под ъгъл (наляво) 48° 48° Срез с двойно скосяване – Срез под ъгъл 45° 45° – Срез със скосяване 45° 45° Макс. размери на рязане – Прав срез 90°...
Page 181 Вкарайте винтовете през отворите 22 и захванете Символи електроинструмента с подходящи гайки към работния плот. Работете със защитни очила. Монтиране/демонтиране на циркулярния диск (Фигури D, E и F) Работете с шумозаглушители. Продължителното въздействие на  Преди извършване на каквито и да е шум...
Page 182: Пускане В Експлоатация
Настройване на ъгъла на наклона Пускане в експлоатация (вижте фигура N)  Съобразявайте се с напрежението в Захванете здраво машината за ръкохватката 2. захранващата мрежа! Напрежението на Освободете ръкохватката 20 и наклонете наляво захранващата мрежа трябва да съответства на главата 25. Ако е необходимо, регулирайте данните, изписани...
Page 183 Проверка/настройка на ъгъла Основни настройки между циркулярния диск и опората (вижте фигури J и K)  Преди извършване на каквито и да е дейности по електроинструмента Освободете механизма за фиксиране на ъгъла на изключвайте щепсела от захранващата скосяване 13, като го завъртите обратно на мрежа.
Page 184 При необходимост от настройване Прахоулавяне направете следното: Освободете лоста 20. Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои За да настроите вертикалната позиция, завъртете видове дървесина, минерали и метали могат да винта 43 с помощта на шестостенен ключ навътре бъдат...
Page 185 Информация за излъчван шум и Гаранционно обслужване вибрации За този електроинструмент на Würth (Вюрт) осигуряваме гаранционна поддръжка съгласно Стойностите за генериран шум и вибрации специфичните за страната на доставка законови (векторна сума по трите направления) са разпоредби от датата на закупуване определени...
Page 186 EO-Декларация за съответствие KGS 250-60 KGS 270-60 E С пълна отговорност ние декларираме, че този С пълна отговорност ние декларираме, че този продукт съответства на следните стандарти или продукт съответства на следните стандарти или нормативни документи: нормативни документи: EN 62841-1:2015,...
Page 187 Tööohutus Lugege läbi kõik Allpool kasutatud mõiste „elektritööriist“ käib ohutusnõuded ja juhised. võrgutoitega (toitejuhtmega) ja akutoitega (ilma Ohutusnõuete ja juhiste eiramisega võivad kaasneda toitejuhtmeta) elektritööriistade kohta. elektrilöök, tulekahju ja/või rasked vigastused. Ohutu ja turvaline töö seadmega Hoidke kõik ohutusnõuded ja juhised on tagatud vaid juhul, kui olete edasiseks kasutamiseks hoolikalt alles.
Page 188  Kavandage oma tööd. Kui muudate  Kui lõige on tehtud, siis vabastage lüliti. eerunginurka, siis veenduge alati, et Hoidke saepead all ja oodake, kuni reguleeritav piirik oleks õigesti saeketas seiskub, enne kui hakkate äralõigatud puitdetaili eemaldama. Käe seadistatud, et see saaks toorikut toetada ega blokeeriks saeketast või viimine pöörleva saeketta alasse on väga ohtlik! kaitseseadist.
Page 189: Tehnilised Andmed
 Plasti saagimisel tuleb vältida materjali sulamist.  Kasutage üksnes Würthi originaaltarvi- kuid. Tehnilised andmed Kappimis- ja nurgasaag KGS 250-60 KGS 270-60 E Tootenumber 0701 343 0 0701 344 0 Nimivõimsus 1400 W 1550/1400 W Tühikäigupöörded...
Page 190 18 Saepea juhiku lukustuspolt Kandke kuulmiskaitsevahendit Müra 19 Kaitseseadise lukustuskonks võib kahjustada kuulmist. 20 Kaldenurga lukustushoob 21 Kaldenurga skaala 22 Puuravad tööpingi paigalduseks Kandke tolmukaitsemaski. 23 Transpordikinnituste lukustusnupp 24 Juhtvardad 25 Saepea Kinnituspunkt 26 Sisekuuskantvõti 27 Kaabliklemm 28 Toitekaabel CE-märgis 29 Pöörete arvu regulaator(KGS 270-60 E) 30 Tabaluku ava 31 Sildamisnupp...
Page 191 Eerunginurga reguleerimine  Saeketta hambad on väga teravad ja võivad põhjustada vigastusi. Saeketta (vt joonist J) paigaldamiseks ja vabastamiseks Vabastage eerungilukustus 13 ja suruge eerungihoob kandke kaitsekindaid! 12 üles. Joondage pöördlaud 14 skaala märgistuse  Kasutage ainult selliseid saekettaid, mille järgi: lubatud maksimaalne pöörete arv on •...
Page 192 Tõmmake eerungihoob 12 üles ja pöörake saepead Põhiseadistused nii, et see lukustuks 0° juures. Ärge keerake eerungilukustust 13 veel kinni.  Katkestage elektritoide ja eemaldage Veenduge, et mõlemad 0°-märgistused 39 skaala pistik toiteahelast enne mistahes töö peal 15 on otsevaates nähtavad. alustamist elektritööriistaga.
Page 193: Kasutuskõlbmatuks Muutunud Seadmete Käitlus
Viige saepea vasakule maksimaalsesse Antud seade on hoolikalt valmistatud ja testitud. Kui kaldeasendisse. seadme töös peaks sellest hoolimata esinema tõrkeid, tuleb seade toimetada paranduseks Würthi Kontrollige nurgamõõturiga, kas nurk on täpselt 45°. hooldekeskusse. Vajadusel reguleerige kaldenurga piiriku polti, 44 Järelepärimiste esitamisel ja varuosade tellimisel lükates seda sisse või tõmmates välja, kuni saavutate näidake kindlasti ära seadme andmesildil olev 45°.
Page 194 See sobib eeldatava mürataseme hindamiseks. EÜ-vastavusdeklaratsioon KGS 250-60 KGS 270-60 E Kinnitame, et toode vastab järgmistele standarditele ja Kinnitame, et toode vastab järgmistele standarditele ja direktiividele: direktiividele:...
Page 195: Jūsų Saugumui
Jūsų saugumui Perskaitykite visas šias sau- Toliau pateiktame tekste vartojama sąvoka „Elektrinis gos nuorodas ir reikalavimus. įrankis“ apibūdina įrankius, maitinamus iš elektros Jei nepaisysite žemiau pateiktų saugos nuorodų ir tinklo (su maitinimo laidu), ir akumuliatorinius įrankius reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir (be maitinimo laido).
Page 196  Planuokite savo darbą. Jei pakeisite  Tvirtai laikykite rankeną, jei atliksite įstrižo pjūvio kampą, visada įsitikinkite, pjūvį ne iki galo arba atleiskite jungiklį, kad reguliuojama atrama yra tinkamai kol visa pjūklo galvutė nepasiekė apatinės padėties. Pjūklą stabdant, gali atsitikti nustatyta, kad užtikrintų...
Page 197 įrangą. • naudokite specialiai sukonstruotus, triukšmą mažinančius pjūklo diskus; • naudokite tik tinkamai pagaląstus pjūklo diskus; Prietaiso techniniai duomenys Skersavimo ir suleidimo pjūklas KGS 250-60 KGS 270-60 E Gaminio numeris 0701 343 0 0701 344 0 Nominali naudojamoji galia...
Page 198 19 Apsauginio įtaiso fiksavimo kablys Dirbkite su klausos apsaugos 20 Posvyrio kampo nustatymo svirtis priemonėmis. Dėl triukšmo poveikio 21 Posvyrio kampo svirtis galima prarasti klausą. 22 Kiaurymės darbastaliui montuoti 23 Transportavimo apsaugos fiksavimo rankenėlė Dirbkite su apsaugine kauke nuo dulkių. 24 Kreipiamieji strypai 25 Pjūklo galvutė...
Page 199 Ruošinio fiksavimas (žr. pav. Q) Pjūklo disko įdėjimas ir keitimas Atkreipkite dėmesį, kad ruošinys visada priglustų ant (D, E ir F pav.) pjūklo stalo 10 ir atraminio bėgelio 16.  Prieš atliekant bet kokius elektrinio Naudokite ruošinio gnybtą 17, jei ruošinys įlenktas ar įrankio reguliavimo ar priežiūros darbus iškreiptas.
Page 200: Pagrindiniai Nustatymai
Pjūvio atlikimas pjūklu Kampo tarp pjūklo disko ir atramos tikrinimas ir reguliavimas Pjūklo galvutę traukite 25 už rankenos 2 į priekinę (žr. J ir K pav.) padėtį. Paspauskite rankenos fiksavimo svirtį 3, įjunkite Atsukite suleidimo pjūklo fiksatorių 13, sukdami jį prieš prietaisą...
Page 201 Posvyrio kampo tikrinimas ir Priežiūra ir servisas reguliavimas (žr. N pav.)  Prieš atliekant bet kokius elektrinio Prietaisas yra su reguliuojamu posvyrio kampo įrankio reguliavimo ar priežiūros darbus atramos varžtu 44, kurį galima nustatyti ne didesniam reikia ištraukti kištuką iš elektros tinklo kaip 45°...
Page 202: Eb Atitikties Deklaracija
2,1 m/s K (paklaida) 1,5 m/s 1,5 m/s EB atitikties deklaracija KGS 250-60 KGS 270-60 E Atsakingai pareiškiame, kad šis gaminys atitinka Atsakingai pareiškiame, kad šis gaminys atitinka žemiau pateiktus standartus ir norminius dokumentus: žemiau pateiktus standartus ir norminius dokumentus:...
Page 203: Jūsu Drošībai
Jūsu drošībai Uzmanīgi izlasiet visus Turpmākajā izklāstā lietotais apzīmējums „elektroin- drošības noteikumus. Šeit struments“ attiecas gan uz tīkla elektroinstrumentiem sniegto drošības noteikumu un norādījumu neievēro- (ar elektrokabeli), gan arī uz akumulatora elektroinstru- šana var izraisīt aizdegšanos un būt par cēloni elek- mentiem (bez elektrokabeļa).
Page 204  Nelietojiet zāģi, pirms no zāģēšanas  Priekšmeta atzāģētā daļa nedrīkst galda nav noņemti visi darbarīki, koka bloķēt rotējošo zāģa asmeni vai jebkādā citā veidā piespiesties pie tā. Ja uz priekšmeti un atlūzas, Izņemot apstrādājamo priekšmetu. Nelielām zāģēšanas galda ir maz vietas, piemēram, uz tā atlūzām, nenostiprinātiem koka gabaliem vai citiem atrodošās garuma atdures dēļ, apstrādājamā...
Page 205  Zāģējot plastmasu, jāveic pasākumi, lai novērstu  Neizmantojiet zāģa asmeņus no materiāla kušanu. ĀTRGRIEZĒJTĒRAUDA.  Lietojiet tikai oriģinālos firmas Würth piederumus. Instrumenta parametri Leņķzāģis/slīpzāģis KGS 250-60 KGS 270-60 E Artikula numurs 0701 343 0 0701 344 0 Nominālā patērējamā jauda 1400 W 1550/1400 W Griešanās ātrums brīvgaitā...
Page 206: Piegādes Komplekts
Leņķzāģis/slīpzāģis KGS 250-60 KGS 270-60 E Maksimālā zāģēšanas spēja – taisnam zāģējumam pie 90° 60 x 250 mm 60 x 270 mm – leņķzāģējumam pie 45° 60 x 170 mm 60 x 190 mm – leņķzāģējumam pie 48° 60 x 160 mm 60 x 180 mm –...
Page 207  Lietojiet zāģējamajam materiālam CE zīme piemērotu zāģa asmeni.  Nelietojiet oglekļa tērauda (HSS) zāģa Neskatieties degošā LED lampā asmeņus. Noturiet nekustīgi darbvārpstu, šim nolūkam ievietojot sešstūra stieņatslēgu (6 mm) darbvārpstas otrā galā. Atskrūvējiet zāģa asmens skrūvi 6, ar otru sešstūra stieņatslēgu griežot to pulksteņa rādītāju kustības Turiet rokas vismaz 100 mm virzienā.
Page 208: Ieslēgšana Un Izslēgšana
Horizontālā zāģēšanas leņķa Ar mērenu ātrumu bīdiet zāģēšanas galvu caur apstrādājamo priekšmetu. iestatīšana (attēls J) Paceliet zāģēšanas galvu augšup un atbrīvojiet. No Atskrūvējiet rokturi horizontālā zāģēšanas leņķa jauna atlaidiet ieslēdzēju 1 un sviru roktura fiksēšanai fiksēšanai 13 un pavirziet augšup roku horizontālā zāģēšanas leņķa iestatīšanai 12.
Page 209 Leņķa pārbaude/regulēšana starp Ja rādījumi nesakrīt, atskrūvējiet abas skrūves 43, ieregulējiet skalu 21 un no jauna stingri pieskrūvējiet zāģa asmeni un atduri (attēli J un K) abas skrūves. Atskrūvējiet rokturi horizontālā zāģēšanas leņķa fiksēšanai 13, griežot to pretēji pulksteņa rādītāju Vertikālā...
Page 210 • Darba vietai jābūt labi ventilējamai. Atbrīvošanās no nolietotajiem • Darba laikā ieteicams izmantot masku elpošanas izstrādājumiem ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas Nolietotie elektroinstrumenti, to piederumi un attiecas uz apstrādājamo materiālu. iesaiņojuma materiāli jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā...
Page 211: Ek Atbilstības Deklarācija
Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam. EK-Atbilstības deklarācija KGS 250-60 KGS 270-60 E Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums atbilst šādiem standartiem vai normatīvajiem...
Page 212: Для Вашей Безопасности
Для Вашей безопасности Прочтите все указа- Использованное в настоящих инструкциях и ука- ния и инструкции по заниях понятие «электроинструмент» распро- технике безопасности. Несоблюдение страняется на электроинструмент с питанием от указаний и инструкций по технике безопасности сети (с сетевым шнуром) и на аккумуляторный может...
Page 213 заготовкой, упором и столом. Выгнутые или  Не прибегайте к помощи другого лица изогнутые заготовки могут провернуться или вместо использования удлинителя сдвинуться, что может привести к заклиниванию стола или дополнительной опоры. пильного диска. Поэтому в заготовке не должно Недостаточное закрепление заготовки может быть...
Page 214 Дополнительные  Не используйте шлифовальные или алмазные круги. предупредительные указания  Используйте только такие пильные диски,  Не используйте электроинструмент для резания максимально допустимое число оборотов материалов, не рекомендованных которых соответствует как минимум числу производителем. оборотов, указанному на электроинструменте.  Используйте электроинструмент только с ...
Page 215: Технические Данные
Технические данные Торцовочно-усорезная пила KGS 250-60 KGS 270-60 E Номер артикула 0701 343 0 0701 344 0 Ном. потребляемая мощность 1400 Вт 1550/1400 Вт Число оборотов холостого хода 4600/4500 мин. 2600 – 5200 мин. Размеры пильного диска – наружный диаметр...
Page 216: Применение По Назначению
Держите руку на расстоянии Применение по назначению минимум 100 мм с каждой стороны от пильного диска. Данный электроинструмент предназначен для распиловки панелей, профилей, брусков и реек из древесины, пластмассы или древесных композиционных материалов с использованием Монтаж (см. рис. B) пригодных пильных дисков. Данный электроинструмент...
Page 217 Придержите вал двигателя, вставив в него с другой • Вращение направо = установка угла по его стороны ключ-шестигранник (6 мм). левому краю поворотного стола Ослабьте винт пильного диска 6 вторым Блокировка угла скоса фиксируется шестигранным штифтовым ключом в направлении автоматически при 0°, 15°, 22,5°, 31,62°, 45° и по...
Page 218: Основные Настройки
Переместите головку пилы вниз и зафиксируйте ее Основные настройки в этом положении с помощью стопорной кнопки транспортного предохранителя 23.  Перед любыми манипуляциями с Потяните за рычаг скоса 12 вверх и наклоните электроинструментом вытаскивайте головку пилы так, чтобы она зафиксировалась под штепсель...
Page 219: Отсос Пыли
Проверка/юстировка угла Соблюдайте действующие в Вашей стране предписания для обрабатываемых материалов. наклона (см. рис. N) Инструмент оснащен регулируемым упорным винтом угла наклона 44, который может быть Техобслуживание и очистка отрегулирован на максимальный угол 45° или 48°: выдвинутый = 48°, вжатый = 45° ...
Page 220 Указанный в этих инструкциях уровень вибрации Утилизация определен в соответствии со стандартизованной методикой измерений и может использоваться для Отслужившие свой срок электроинструменты, сравнения электроинструментов. Он также принадлежности и упаковку следует сдавать на пригоден для предварительной оценки экологически чистую рекуперацию отходов. вибрационной...
Page 221 EC-Заявление о соответствии KGS 250-60 KGS 270-60 E Мы заявляем под нашу единоличную Мы заявляем под нашу единоличную ответственность, что этот продукт соответствует ответственность, что этот продукт соответствует таким нормам и нормативам: таким нормам и нормативам: EN 62841-1:2015, EN 61029-1:2009 + A11:2010,...
Page 222: Za Vašu Sigurnost
Za Vašu sigurnost Čitajte sva sigurnosna Pojam upotrebljen u sigurnosnim uputstvima „Električni uputstva i savete. Propusti alat“ odnosi se na električne alate sa mrežnim kod pridržavanja sigurnosnih uputstava i saveta mogu pogonom (sa mrežnim kablom) i na električne alata sa prouzrokovati električni udar, požar i/ili teške pogonom na akumulator (bez mrežnog kabla).
Page 223  Secite uvek samo jedan radni komad.  Kada se radni komad ili list testere Radni komadi složeni jedan preko blokiaju, isključite testeru sa iskošenjem. drugog ne mogu prikladno da se zategnu Sačekajte da svi pokretni delovi butu ili fiksiraju i mogu kliznuti kod sečenja ili potpuno zaustavljeni, izvucite utikač...
Page 224 Karakteristike uredjaja Testera za odsecanje i iskošenje KGS 250-60 KGS 270-60 E Broj artikla 0701 343 0 0701 344 0 Snaga nominalnog prijema...
Page 225: Obim Isporuke
Elementi uredjaja Obim isporuke 1 Prekidač za ukljućivanje-isključivanje Pakovanje sadrži: 2 Ručka • 1 testera za razdvajanje i iskošenje • 1 list testere 216 mm 3 Poluga za utvrdjivanje drške • 1 unutrašnji imbus ključ 4/6 mm 4 Čvrsta gornja zaštita lista testere •...
Page 226 Montaža stola (pogl. sliku B) Puštanje u rad Za obezbedjivanje jednog sigurnog rukovanja mora uredjaj da se montira na nekoj za to pogodnoj podlozi  Obratite pažnju na napon mreže: Napon (na primer drveni sto, radni sto itd.). Zavisno od svrhe strujnog izvora mora biti u saglasnosti sa podacima upotrebe može montaža da se vrši stacionarno ili na tipskoj tablici uredjaja.
Page 227 Uključivanje/isključivanje Pokrećite glavu testere u zadnjoj poziciji na dole i izmerite rastojanje izmedju rotirajućeg stola 14 o Aktivirajte za uključivanje tesere prekidač za donje strane spoljne prirubnice 5. uključivanjje-/isključivanje 1, dok polugu za blokiranje Odvrnite zavrtanj za blokadu 18. drške 3 držite pritisnutu. Držite glavu testere pritisnutu i vucite je kompletno duž...
Page 228: Usisavanje Prašine
Kontrola/baždarenje ugla izmedju Transport lista testere i rotirajućeg stola (pogledajte slike L i M) Podesite ugao iskošenja nagiba na 0°. Aktivirajte blokadu hvataljke 3. Uverite se da je glava testere podešana na 0° iskošenja i u ovom poziciji osigurana. Pokrećite glavu testere 25 na dole i priitisnite glavu osiguranja transporta 23.
Page 229 Garancija Informacija o šumovima-/vibraciji Za ovaj Würth električni alat nudimo garanciju prema Merne vrednosti za buku i ukupne vrednosti za zakonskim/specifičnim za zemlje odredbama od vibracije (zbir vektora dri pravca) dobijeni su prema datuma kupovine (dokaz sa računom ili otpremnica). EN 62841/EN 61029.
Page 230 EC-Izjava o usaglašenosti KGS 250-60 KGS 270-60 E Izjavljujemo na vlastitu odgovornost, da je ovaj Izjavljujemo na vlastitu odgovornost, da je ovaj proizvod usaglašen sa sledećim standardima ili proizvod usaglašen sa sledećim standardima ili normativnim aktima normativnim aktima EN 62841-1:2015,...
Page 231 Za vašu sigurnost Pročitajte sve upute za Pojam „Električni alat“ korišten u uputama za sigurnost UPOZORENJE sigurnost i upute za odnosi se na električne alate s napajanjem iz mreže (s rukovanje. Nepoštivanje uputa za sigurnost i uputa mrežnim kabelom) i na električne alate s napajanjem za rukovanje može rezultirati strujnim udarom, iz aku-baterije (bez mrežnog kabela).
Page 232  Prije uporabe pobrinite se za to da je pila  Kada je rez završen, pustite sklopku. za kutno rezanje montirana i Držite glavu pile prema dolje i pričekajte pozicionirana na čvrstoj radnoj površini. dok se list pile ne zaustavi prije Ravna i čvrsta radna površina smanjuje rizik od uklanjanja odrezanog komada drva.
Page 233: Dijelovi Uređaja
• rabite posebno konstruirane listove pile za smanjivanje buke; • rabite samo ispravno naoštrene listove pile; Tehnički podaci za uređaj Pila za prorezivanje i kutno rezanje KGS 250-60 KGS 270-60 E Broj artikla 0701 343 0 0701 344 0 Nazivna primljena snaga...
Page 234: Opseg Isporuke
21 Ljestvica kuta nagiba Nosite masku za zaštitu od prašine. 22 Provrti za montažu na radionički stol 23 Gumb za blokiranje transportnog osigurača 24 Vodeće motke 25 Glava pile Točka nošenja 26 Inbus ključ 27 Kabelska stezaljka CE-znak 28 Mrežni kabel 29 Kotačić...
Page 235 Namještanje kuta kutnog rezanja  Rabite samo listove pile čija maksimalno dopuštena brzina vrtnje odgovara (vidi sliku J) najmanje brzini vrtnje praznog hoda Otpustite blokadu kutnog rezanja 13 i pritisnite krak uređaja. za kutno rezanje 12 prema gore. Usmjerite okretni stol ...
Page 236 Podignite krak za kutno rezanje 12 i zakrenite glavu Osnovna namještanja pile tako da se uglavi pri 0°. Još ne pritežite blokadu kutnog rezanja 13.  Prije svih radova na električnom alatu Provjerite jesu li obje oznake od 0° 39 na ljestvici 15 izvucite mrežni utikač...
Page 237: Zbrinjavanje U Otpad
Provjeravanje/namještanje kuta Održavanje i čišćenje nagiba (vidi sliku N)  Prije svih radova na električnom alatu Uređaj ima prilagodljiv vijak graničnika kuta nagiba izvucite mrežni utikač iz utičnice. 44 koji je moguće namjestiti na maksimalan kut od 45° ili 48°: izvučeno = 48°, utisnuto = 45° ...
Page 238: Ec-Izjava O Usklađenosti
K (nesigurnost) 1,5 m/s 1,5 m/s EC-Izjava o usklađenosti KGS 250-60 KGS 270-60 E Izjavljujemo uz punu odgovornost da je ovaj proizvod Izjavljujemo uz punu odgovornost da je ovaj proizvod usklađen sa slijedećim normama ili normativnim usklađen sa slijedećim normama ili normativnim...

This manual is also suitable for:

Kgs 270-60 e 0701 343 0 0701 344 0

Würth KGS 250-60 Translation Of The Original Operating Instructions

Available languages

Quick Links

Need help?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Würth KGS 250-60

Summary of Contents for Würth KGS 250-60

This manual is also suitable for:

Table of Contents
