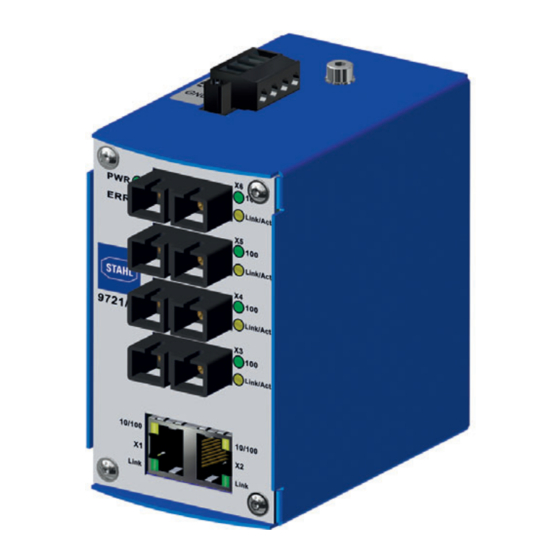

Stahl IS1+ FXopis/TX SC Operating Instructions Manual

Unmanaged switch for zone 2
Hide thumbs Also See for IS1+ FXopis/TX SC:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Switch unmanaged FXopis/TX SC
für Zone 2
Unmanaged switch FXopis/TX SC
for Zone 2
Reihe 9721/13-42-..
Series 9721/13-42-..
Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IS1+ FXopis/TX SC and is the answer not in the manual?

Questions and answers

Related Manuals for Stahl IS1+ FXopis/TX SC

Summary of Contents for Stahl IS1+ FXopis/TX SC

  • Page 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN Switch unmanaged FXopis/TX SC für Zone 2 Unmanaged switch FXopis/TX SC for Zone 2 Reihe 9721/13-42-.. Series 9721/13-42-..
  • Page 3 Betriebsanleitung Additional languages www.stahl-ex.com Switch unmanaged FXopis/TX SC für Zone 2 Reihe 9721/13-42-..

  • Page 4: Table Of Contents

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Sichere Verwendung ...................5 Umbauten und Änderungen ................6 Funktion und Geräteaufbau ................6...

  • Page 5: De De

    Die Originalbetriebsanleitung ist die englische Ausgabe. Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Dokumente in weiteren Sprachen, siehe www.stahl-ex.com. Konformität zu Normen und Bestimmungen Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com. Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage: http://iecex.iec.ch/...

  • Page 6: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr durch explosionsfähige Atmosphäre Gefahr durch Laserstrahlung Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: •...

  • Page 7: Symbole Am Gerät

    • Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.

  • Page 8: 3.3 Umbauten Und Änderungen

    Funktion und Geräteaufbau • Bei Einsatz in Zone 2 und im sicheren Bereich ist ein Gehäuse mit mindestens IP54 erforderlich. • Bei Einsatz in Zone 22 ist ein Gehäuse mit mindestens IP64 erforderlich. Wartung, Reparatur, Inbetriebnahme • Vor Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist. •...

  • Page 9: Funktion

    Funktion und Geräteaufbau Funktion Einsatzbereich Der Switch 9721 dient zur Vernetzung von elektrischen Ethernet-Netzwerken (TX) und Netzwerken, die auf Lichtwellenleitern (FX) basieren. Die Lichtwellenleiter sind zum Betrieb in explosionsgefährdeten Bereichen der Zonen 0, 1 und 2 in der Zündschutzart "Ex op is" (IEC/EN 60079-28) ausgeführt. Arbeitsweise Der Switch hat zwei TX-Ports und vier FX-op is-Ports.

  • Page 10: Technische Daten

    Technische Daten Technische Daten Kennzeichnung Typbezeichnung 9721/13-42-e4 (e=1,5,7) CE-Kennzeichnung 0158 Explosionsschutz Global (IECEx) Gas und Staub IECEx TUR 16.0002X Ex ec [op is T6 Ga] IIC T4 Gc [Ex op is Da] IIIC Europa (ATEX) Gas und Staub TÜV 16 ATEX 7742 X E II 3 (1) G Ex ec [op is T6 Ga] IIC T4 Gc E II (1) D [Ex op is Da] IIIC Bescheinigungen und Zertifikate...
  • Page 11 Technische Daten Technische Daten Elektrischer Anschluss Klemme 4-polige Schraubklemme VDC1, VDC2, Earth und GND Abisolierlänge 7 mm Klemmbereich 0,08 ... 2,5 mm Anzugs- 0,5 Nm drehmoment Schnittstelle TX Ethernet Ports 2 Ports 100BASE TX (Kupferleitung) Anschlussart RJ45-Steckverbinder Übertragungsrate 10/100 Mbit/s, Auto-Negotiation Betriebsart Halb;...

  • Page 12: Projektierung

    Edelstahl, pulverbeschichtet Schutzart IP20 (IEC 60529) Schadstoffklasse entspricht G3 Weitere technische Daten, siehe www.stahl-ex.com. Projektierung GEFAHR Explosionsgefahr durch zu hohe Temperatur im Schaltschrank! Nichtbeachten führt zu schweren oder tödlichen Verletzungen! • Schaltschrank so aufbauen und einrichten, dass er immer innerhalb des zulässigen Temperaturbereichs betrieben wird.

  • Page 13: Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. Montage und Installation Das Gerät ist für den Einsatz in gasexplosionsgefährdeten Bereichen der Zone 2, in staubexplosionsgefährdeten Bereichen der Zone 22 sowie auch im sicheren Bereich zugelassen.

  • Page 14: 8.1 Maßangaben / Befestigungsmaße

    Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 17971E00 17971E00 Montage / Demontage, Gebrauchslage 8.2.1 Gebrauchslage Die Gebrauchslage ist beliebig. Switch unmanaged FXopis/TX SC für Zone 2 251379 / 972160310080 Reihe 9721/13-42-.. 2017-06-02·BA00·III·de·02...
  • Page 15 Montage und Installation 8.2.2 Montage Montage auf Hutschiene • Mit dem vormontierten Montage-Clip (10) von unten an Hutschiene (11) ansetzen. Die Feder (9) muss hinter der Hutschiene liegen. • Gerät kräftig nach oben drücken und auf die Hutschiene einrasten. • Vergewissern, dass das Gerät sicher montiert ist.
  • Page 16 Montage und Installation Demontage von Hutschiene • Hilfsenergie abschalten. • Lichtwellenleiter-Leitung vom Switch trennen. • Sicherungsschrauben der steckbaren Klemmen VDC1 (VDC2), GND und Earth lösen und Klemme entfernen. • Gegebenenfalls Leitung vom Erdkontakt entfernen. • Die Ethernet-Leitungen mit einem RJ45-Steckverbinder von den RJ45-Buchsen des Switch entfernen.

  • Page 17: Installation

    Montage und Installation Installation Bei Betrieb unter erschwerten Bedingungen wie insbesondere auf Schiffen sind zusätzliche Maßnahmen zur korrekten Installation je nach Einsatzort zu treffen. Weitere Informationen und Anweisungen hierzu erhalten Sie gerne auf Anfrage von Ihrem zuständigen Vertriebskontakt. 8.3.1 Hilfsenergie anschließen •...

  • Page 18: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme GEFAHR Explosionsgefahr durch fehlerhafte Installation! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät vor der Inbetriebnahme auf korrekte Installation prüfen. • Nationale Bestimmungen einhalten. Vor Inbetriebnahme Folgendes sicherstellen: • Vorschriftsmäßige Installation des Gerätes. • Richtiger Anschluss der Kabel. •...

  • Page 19: Fehlerbeseitigung

    Verbundenes Gerät prüfen einsatzbereit Switch defekt Switch ersetzen Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt: • An R. STAHL Schaltgeräte GmbH wenden. Zur schnellen Bearbeitung folgende Angaben bereithalten: • Typ und Seriennummer des Geräts • Kaufdaten • Fehlerbeschreibung •...

  • Page 20: Instandhaltung, Wartung, Reparatur

    • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. 11.4 Rücksendung Für die Rücksendung im Reparatur- bzw. Servicefall das Formular "Serviceschein" verwenden. Auf der Internetseite "www.stahl-ex.com" im Menü "Downloads > Kundenservice": • Serviceschein herunterladen. • Serviceschein ausfüllen.

  • Page 21: Reinigung

    Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann Sachschaden verursachen! • Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH verwenden. Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.stahl-ex.com. 251379 / 972160310080 Switch unmanaged FXopis/TX SC für Zone 2 2017-06-02·BA00·III·de·02...
  • Page 23 Operating instructions Additional languages www.stahl-ex.com Unmanaged switch FXopis/TX SC for Zone 2 Series 9721/13-42-..
  • Page 24 Contents General Information ....................3 Manufacturer .......................3 Information regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................4 Symbols in these Operating Instructions ............4 Warning Notes ....................4 Symbols on the Device ..................5 Safety Notes .......................5 Operating Instructions Storage ................5 Safe Use ......................5...

  • Page 25: En En

    • Data sheet For documents in further languages, see www.stahl-ex.com. Conformity with Standards and Regulations See certificates and EU Declaration of Conformity: www.stahl-ex.com. The device has IECEx approval. See IECEx homepage: http://iecex.iec.ch/ Further national certificates can be downloaded via the following link: http://www.r-stahl.com/downloads/certificates.html.

  • Page 26: Explanation Of The Symbols

    Explanation of the Symbols Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning Tips and recommendations on the use of the device Danger due to explosive atmosphere Danger due to laser radiation Warning Notes Warnings must be observed under all circumstances, in order to minimize the risk due to construction and operation.

  • Page 27: Symbols On The Device

    • Use the device in accordance with its intended and approved purpose only. • Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data.

  • Page 28: 3.3 Modifications And Alterations

    Function and Device Design Maintenance, repair, commissioning • Before commissioning, make sure that the device is not damaged. • Work on the device, such as installation, maintenance, overhaul, repair, may only be carried out by appropriately authorised and trained personnel. •...

  • Page 29: Function

    Function and Device Design Function Application range The 9721 switch is used for linking electrical Ethernet networks (TX) and networks based on fibre optics (FX). The fibre optics are used for operation in the hazardous areas of Zones 0, 1 and 2 with the "Ex op is" type of protection (IEC/EN 60079-28). Mode of operation The switch has two TX ports and four FX-op is ports.

  • Page 30: Technical Data

    Technical Data Technical Data Marking Type designation 9721/13-42-e4 (e=1,5,7) CE marking 0158 Explosion Protection Global (IECEx) Gas and dust IECEx TUR 16.0002X Ex ec [op is T6 Ga] IIC T4 Gc [Ex op is Da] IIIC Europe (ATEX) Gas and dust TÜV 16 ATEX 7742 X E II 3 (1) G Ex ec [op is T6 Ga] IIC T4 Gc E II (1) D [Ex op is Da] IIIC...
  • Page 31 Technical Data Technical Data Electrical connection Terminal 4-pole screw terminal VDC1, VDC2, earth and GND Stripping length 7 mm Clamping range 0.08 ... 2.5 mm Tightening torque 0.5 Nm Ethernet TX interface Ports 2 100BASE TX ports (copper conductor) Connection type RJ45 plug connector Transfer rate 10/100 Mbit/s, auto-negotiation...

  • Page 32: Engineering

    IP20 protection (IEC 60529) Pollutant class corresponds to G3 For further technical data, see www.stahl-ex.com. Engineering DANGER Explosion hazard due to too high temperature in the cabinet! Non-compliance results in severe or fatal injuries! • Install and adjust the cabinet in such a way that it is always operated within the permissible temperature range.

  • Page 33: Transport And Storage

    Transport and Storage Transport and Storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free. • Do not drop the device. Mounting and Installation The device is approved for use in gas explosion hazardous areas of Zone 2 and dust explosion hazardous area of Zone 22 and in safe areas.

  • Page 34: 8.1 Dimensions / Fastening Dimensions

    Mounting and Installation Dimensions / Fastening Dimensions Dimensional drawings (All dimensions in mm [inches]) – Subject to modifications 17971E00 17971E00 Mounting / Dismounting, Operating Position 8.2.1 Operating Position The operating position is optional. Unmanaged switch FXopis/TX SC for Zone 2 251379 / 972160310080 Series 9721/13-42-..
  • Page 35 Mounting and Installation 8.2.2 Assembly Mounting on top hat rail • Attach the pre-assembled mounting clip (10) to the DIN rail (11) from below. The spring (9) has to be behind the DIN rail. • Strongly press the device upwards and snap it into place on the DIN rail.
  • Page 36 Mounting and Installation Dismounting the DIN rail • Switch off the auxiliary power. • Disconnect the fibre optic cable from the switch. • Loosen the safety screws of the pluggable VDC1 (VDC2), GND and earth terminals and remove the terminal. •...

  • Page 37: Installation

    Mounting and Installation Installation Operation under difficult conditions, such as, in particular, on ships, requires additional measures to be taken for correct installation, depending on the place of use. Further information and instructions on this can be obtained from your regional sales contact on request. 8.3.1 Connection of the Auxiliary Power •...

  • Page 38: Commissioning

    Commissioning Commissioning DANGER Explosion hazard due to incorrect installation! Non-compliance results in severe or fatal injuries. • Check the device for proper installation before commissioning. • Comply with national regulations. Before commissioning, ensure the following: • Installation of the device according to regulations. •...

  • Page 39: Troubleshooting

    Switch is defective Replace the switch If the error cannot be eliminated using the mentioned procedures: • Contact R. STAHL Schaltgeräte GmbH. For fast processing, have the following information ready: • Type and serial number of the device • Purchase information •...

  • Page 40: Maintenance And Repair

    R. STAHL Schaltgeräte GmbH. 11.4 Returning the Device Use the "Service form" to return the device if repair or service is required. On the internet site "www.stahl-ex.com" under "Downloads > Customer service": • Download the service form. • Fill out the service form.

  • Page 41: Cleaning

    Malfunction or damage to the device due to the use of non-original components. Non-compliance can result in material damage. • Use only original accessories and spare parts from R. STAHL Schaltgeräte GmbH. For accessories and spare parts, see data sheet on our homepage www.stahl-ex.com.
  • Page 42 Type 9721/13-11-*4 and Type 9721/13-42-*4 The Converter Type 9721/13-11-*4 and the Switch unmanaged Type 9721/13-42-*4 are nonincendive apparatus as well as associated apparatus for installation in Non-hazardous Locations or Class I, Division 2, Group A-D or Class I, Zone 2, AEx/Ex nA, Group IIC Hazardous (Classified) Locations according to NEC or CEC as listed below. They provide optical intrinsically safe connections for field devices located in Class I, II, III, Division 1, Group A-G or Class I, Zone 0, [AEx/Ex op is] IIC or Zone 20, [AEx/Ex op is] IIIC Hazardous (Classified) Locations.
