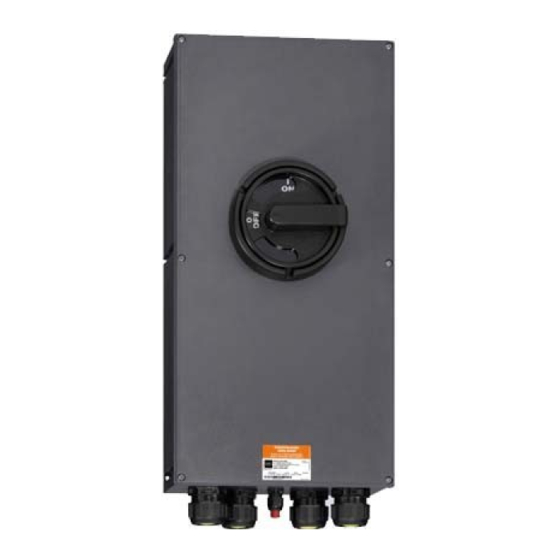

Safety switch/load disconnect switch
Hide thumbs Also See for Reihe 8146/5-V37:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Sicherheitsschalter / Lasttrennschalter
Reihe 8146/5-V37,
Reihe 8150/5-V37,
Reihe 8146/5-V11,
Reihe 8150/5-V11
Betriebsanleitung
Additional languages r-stahl.com
DE
EN
FR
IT
ES
RU
NL
DK
SE
FI
PT
GR
PL
CZ
SK
HU
SL
RO
BG
LV
LT
EE
CH
KR
CN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Reihe 8146/5-V37 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stahl Reihe 8146/5-V37

Summary of Contents for Stahl Reihe 8146/5-V37

  • Page 1 Betriebsanleitung Additional languages r-stahl.com Sicherheitsschalter / Lasttrennschalter Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...

  • Page 2: Table Of Contents

    Instandhaltung, Wartung, Reparatur..............26 Instandhaltung ....................26 Wartung ......................26 Reparatur ......................26 Rücksendung .....................26 Reinigung......................27 Entsorgung......................27 Zubehör und Ersatzteile..................27 Anhang A ......................28 14.1 Technische Daten ....................28 Anhang B ......................45 15.1 Maßangaben / Befestigungsmaße..............45 Sicherheitsschalter / Lasttrennschalter Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...

  • Page 3: En Fr

    ▶ Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen. ▶ Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben. ▶ Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 147924 / 8146647300 Publikationsnummer: 2022-11-23·BA00·III·de·13 Die Originalbetriebsanleitung ist die deutsche Ausgabe.

  • Page 4: Erläuterung Der Symbole

    Bei Geräten mit diesem Symbol sind die entsprechenden Daten und / oder die sicherheitsrelevanten Hinweise der Betriebsanleitung zu 11048E00 beachten! Kennzeichnung gemäß WEEE-Richtlinie 2012/19/EU 20690E00 Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...

  • Page 5: Se Fi

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Page 6: Restrisiken

    Hebemittel verwenden, die das Gewicht des Geräts zuverlässig tragen können. ▶ Gerät nicht belasten. ▶ Verpackung und Gerät auf Beschädigung prüfen. Beschädigungen umgehend an R. STAHL melden. Beschädigtes Gerät nicht in Betrieb nehmen. ▶ Gerät in Originalverpackung, trocken (keine Betauung), in stabiler Lage und sicher vor Erschütterungen lagern. ▶...
  • Page 7 Geräts kann der IP-Schutz beeinträchtigt werden. Explosionen mit tödlichen oder schweren Verletzungen von Personen können die Folge sein. ▶ Schilder nur durch Bohren mit Original-Zubehör und nach Rücksprache mit R. STAHL anbringen. ▶ Beim Anbringen zusätzlicher Klebe-Schilder aus Kunststoff Flächenvorgabe der IEC/EN 60079 einhalten.

  • Page 8: Gr 4 Transport Und Lagerung

    Nichtbeachten führt zu tödlichen oder schweren Verletzungen. ▶ Gerät nicht lackieren. ▶ Vor der Ausbesserung z.B. von Kratzern Rücksprache mit R. STAHL halten. Hilfskontakte Die Schaltfunktion der Kontaktelemente wird durch die Kontaktvariante und die Platzierung im Last- und Motorschalter festgelegt (Links: nacheilend (EIN), voreilend (AUS);...

  • Page 9: Montage Und Installation

    Anderenfalls muss sie durch eine qualifizierte und autorisierte Personen (siehe Kapitel 3.2) abgenommen werden. Dies kann auf Anfrage gegen ein entsprechendes Angebot durch R. STAHL erfolgen. Werden die Arbeiten durch R. STAHL durchgeführt, ist keine zusätzliche Abnahme erforderlich.
  • Page 10 Abdeckung (1) des Einbauschachts (3) mit Schraubendreher oder Messer vorsichtig entfernen. ▶ Hilfskontakt (2) in Einbauschacht einsetzen und vorsichtig einrasten. ▶ Beigefügtes Schaltbild mit entsprechender Schaltfunktion auf Typschild des Schalters kleben. Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 11 Montage und Installation Demontage ▶ 15021E00 Hilfskontakt-Schlüssel mit dem R. STAHL-Logo nach oben (!) zwischen Hilfskontakt und Schalterdeckel einführen. ▶ Hilfskontakt zusammen mit Hilfskontakt-Schlüssel herausziehen. Montage Abdeckung für Ex i Hilfskontakt ▶ 12436E00 Abdeckung (4) von oben auf Hilfskontakt stecken, bis Lasche einrastet.
  • Page 12 Schrauben (3) anziehen (4,5 Nm). Innen: ▶ Schraube (1) herausschrauben. ▶ Kabelschuh auf Schraube stecken. ▶ Schraube (1) zusammen mit dem Kabelschuh anziehen (1,4 Nm). Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 13 Innen: ▶ Schraube (1) mit Federring und Scheibe herausschrauben. ▶ Kabelschuh auf die Schraube stecken. ▶ Schraube mit Federring, Scheibe und Kabelschuh anziehen (4,7 Nm). 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...

  • Page 14: Installation

    ▶ Alle offenen Bohrungen durch geeignete Betriebsmittel abdichten. ▶ Zusätzliche Bohrungen nur nach Rücksprache mit R. STAHL vornehmen. GEFAHR! Explosionsgefahr durch starke Erwärmung im Gehäuseinneren! Nichtbeachten führt zu tödlichen oder schweren Verletzungen. ▶ Normgerechte Abstände von Ex e Stromkreisen zu Ex i Stromkreisen sicherstellen (IEC/EN 60079-11).
  • Page 15 Es kann nur 1 Leiter unter der Anschlussklemme installiert werden, welcher als Haken gebogen sein muss (siehe Zeichnung). Achtung: nur ohne IP20 Abdeckung möglich! 15518E00 Anzugsdrehmoment 1,8 Nm (16 lb-in) 2 Nm 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 16 Leiter mit unterschiedlichen Querschnitten zulässig! Bei Querschnitten < 25 mm / AWG 4 entfällt die Schutzart IP20! Leiter mit unterschiedlichen Querschnitten zulässig! Bei Querschnitten < 70 mm entfällt die Schutzart IP2X! Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 17 M 25 x 1,5 M 32 x 1,5 M 40 x 1,5 11,0 10,0 M 50 x 1,5 13,0 12,0 M 63 x 1,5 17,0 16,0 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 18 (EIN nacheilend - AUS voreilend), 1 Ö 1 Ö 1 ( ) 3 90° 180° 0° 90° (10) 01846E00 12196E00 -V11-4..-00 -V11-102 3-polig + N -V11-104 3-poliger Wendeschalter Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 19 Luftstrecken, abhängig von der Bemessungsbetriebsspannung der eingebauten Klemmen, einhalten. ▶ Abstand zwischen Deckel und Anschlussschrauben der Einbauten (bei angeschlossenem Leiter) einhalten: mindestens der Wert der geforderten Luftstrecken. 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 20 • mindestens 6 mm zwischen den getrennten, eigensicheren Stromkreisen • mindestens 3 mm zu geerdeten Teilen, wenn eine mögliche Verbindung zur Erde bei der Sicherheitsanalyse nicht berücksichtigt wurde. Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 21 Schutzfolie von Einlegeprisma abziehen und Einlegeprisma in Hauptklemme einkleben. ▶ Leiter so in Hauptklemme einlegen, dass Leiterisolation bis an Klemme heranreicht. ▶ Befestigungsschraube der Hauptklemme anziehen (Anzugsdrehmoment siehe Kapitel "Technische Daten"). 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 22 Mutter (2) festschrauben (Anzugsdrehmoment 5 Nm). Montage / Demontage Berührschutz 12442E00 ▶ Berührschutz (8) über Hauptklemme, Klemmplatte und Leiter stecken. ▶ Demontage in umgekehrter Reihenfolge. Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 23 Anlage mit angegebener elektrischer Vorsicherung absichern. ▶ Ausreichend Kurzschlussstrom an der Anlage sicherstellen. 6.2.8 Vorsicherung bei Hilfsstromkreisen ▶ Hilfsstromkreise grundsätzlich mit 10 A gG gegen Kurzschluss absichern. 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 24 Leiter in die Leitungsführung (1) der Abdeckung einlegen und mit Lasche (2) sichern. ▶ Leiter seitlich vom Schalter wegführen, um kreuzungsfreie Verlegung der Hilfsstromkreise zu den Hauptstromkreisen sicherzustellen. Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...

  • Page 25: Inbetriebnahme

    Abklemmen von Motoren, die nur durch Elektrofachkräfte durchgeführt werden dürfen, entfallen. Allpoliges und sicheres Trennen wird nur bei bestimmungsgemäßem und sachgerechtem Betrieb sichergestellt. 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...

  • Page 26: Instandhaltung, Wartung, Reparatur

    ▶ Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung. ▶ Kundenservice persönlich kontaktieren.

  • Page 27: Entsorgung

    Zubehör und Ersatzteile HINWEIS! Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann zu Sachschäden führen. ▶ Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH (siehe Datenblatt) verwenden. 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37,...

  • Page 28: Anhang A

    AWG 16 ... AWG 14 / AWG 16 ... AWG 14 / (fein- / eindrähtig) (fein- / eindrähtig) AWG 12 AWG 12 (fein- / eindrähtig) (fein- / eindrähtig) Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 29 AWG 20 ... AWG 14 AWG 20 ... AWG 14 AWG 20 ... AWG 14 (fein- / eindrähtig) (fein- / eindrähtig) (fein- / eindrähtig) (fein- / eindrähtig) 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 30 (L/R = 300 ms) 220 V 230 V 0,4 A 1 Strombahn 2 Strombahnen in 110 V Reihe 60 V 3 Strombahnen in 24 V 10 A Reihe Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 31 1 Strombahn 2 Strombahnen in 120 V 20 A 125 V 2,2 A Reihe 60 V 20 A 60 V 5,0 A 3 Strombahnen in Reihe 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 32 37,0 kW DC-23, DC-1 220 V 40 A 1 Strombahn 2 Strombahnen in 120 V 40 A Reihe 60 V 40 A 3 Strombahnen in Reihe Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 33 110,0 kW DC-23, DC-1 220 V 180 A 1 Strombahn 2 Strombahnen in 120 V 180 A Reihe 60 V 180 A 3 Strombahnen in Reihe 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 34 Leitung > 70 °C an Leitungseinführungen oder/und > 85 °C an Klemmstellen Fett: Angaben auf der Kennzeichnung auf dem Gerät (Die Lagertemperatur entspricht der Umgebungstemperatur) Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 35 Leitungsquerschnitt der Brücke auf min. 4 mm / AWG 12 erhöht werden Fett: Angaben auf der Kennzeichnung auf dem Gerät (Die Lagertemperatur entspricht der Umgebungstemperatur) 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 36 Leitung > 70 °C an Leitungseinführungen oder/und > 85 °C an Klemmstellen Fett: Angaben auf der Kennzeichnung auf dem Gerät (Die Lagertemperatur entspricht der Umgebungstemperatur) Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 37 Leitungsquerschnitt der Brücke auf min. 4 mm / AWG 12 erhöht werden Fett: Angaben auf der Kennzeichnung auf dem Gerät (Die Lagertemperatur entspricht der Umgebungstemperatur) 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 38 Leitung > 70 °C an Leitungseinführungen oder/und > 85 °C an Klemmstellen Fett: Angaben auf der Kennzeichnung auf dem Gerät (Die Lagertemperatur entspricht der Umgebungstemperatur) Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 39 T5: -40 ... +60 °C 50 / 50 / T6: -40 ... +50 °C AWG 1 AWG 1 T5: -40 ... +54 °C T5: -40 ... +65 °C 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 40 AWG 1 T5: -40 ... +47 °C T5: -40 ... +58 °C 25 / 50 / T5: -40 ... +41 °C AWG 4 AWG 1 Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 41 Leitung > 70 °C an Leitungseinführungen oder/und > 85 °C an Klemmstellen Fett: Angaben auf der Kennzeichnung auf dem Gerät (Die Lagertemperatur entspricht der Umgebungstemperatur) 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 42 AWG 250 T4: -40 ... +55 °C 120 / 150 / T4: -40 ... +45 °C AWG 4/0 AWG 250 T4: -40 ... +55 °C Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 43 Leitung > 70 °C an Leitungseinführungen oder/und > 85 °C an Klemmstellen Fett: Angaben auf der Kennzeichnung auf dem Gerät (Die Lagertemperatur entspricht der Umgebungstemperatur) 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 44 Schaltgriff In 0-Stellung 3-fach abschließbar durch Vorhängeschlösser Montage / Installation Leitungs- Standard: Aus Polyamid, Reihe 8161 einführungen Sonder: Aus Metall Weitere technische Daten, siehe r-stahl.com. Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...

  • Page 45: Anhang B

    8146/5-V..-604-60-... 40 A 8146/5-V..-605-..-K 340,5 340,5 63 / 80 A 8146/5-V..-606-... 681,5 340,5 125 / 160 A 8146/5-V..-608-... 1023 681,5 180 A 8146/5-V..-610-... 1023 681,5 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 46 Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 04180E00 03179E00 04303E00 8146/.03. 8146/.04. 8146/.05. 04304E00 04305E00 8146/.06. 8146/.07. 04306E00 04307E00 8146/.S7. 8146/.08. 04308E00 8146/.09. Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 47 Die Maße können aus den Zeichnungen, die mit dem Gerät mitgeliefert werden, entnommen werden. Alle Maße in mm [Zoll] – Änderungen vorbehalten 14282E00 8150/. Befestigungsmaße 147924 / 8146647300 Sicherheitsschalter / Lasttrennschalter 2022-11-23·BA00·III·de·13 Reihe 8146/5-V37, Reihe 8150/5-V37, Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 48 / 1 x AWG 16 ... AWG 6 querschnitt Lasche M8 (10 Nm): 1 x 16 ... 70 mm / 1 x AWG 6 ... AWG 2/0 Sicherheitsschalter / Lasttrennschalter 147924 / 8146647300 Reihe 8146/5-V37, Reihe 8150/5-V37, 2022-11-23·BA00·III·de·13 Reihe 8146/5-V11, Reihe 8150/5-V11...
  • Page 49 Operating instructions Additional languages r-stahl.com Safety switch/load disconnect switch Series 8146/5-V37, Series 8150/5-V37, Series 8146/5-V11, Series 8150/5-V11...
