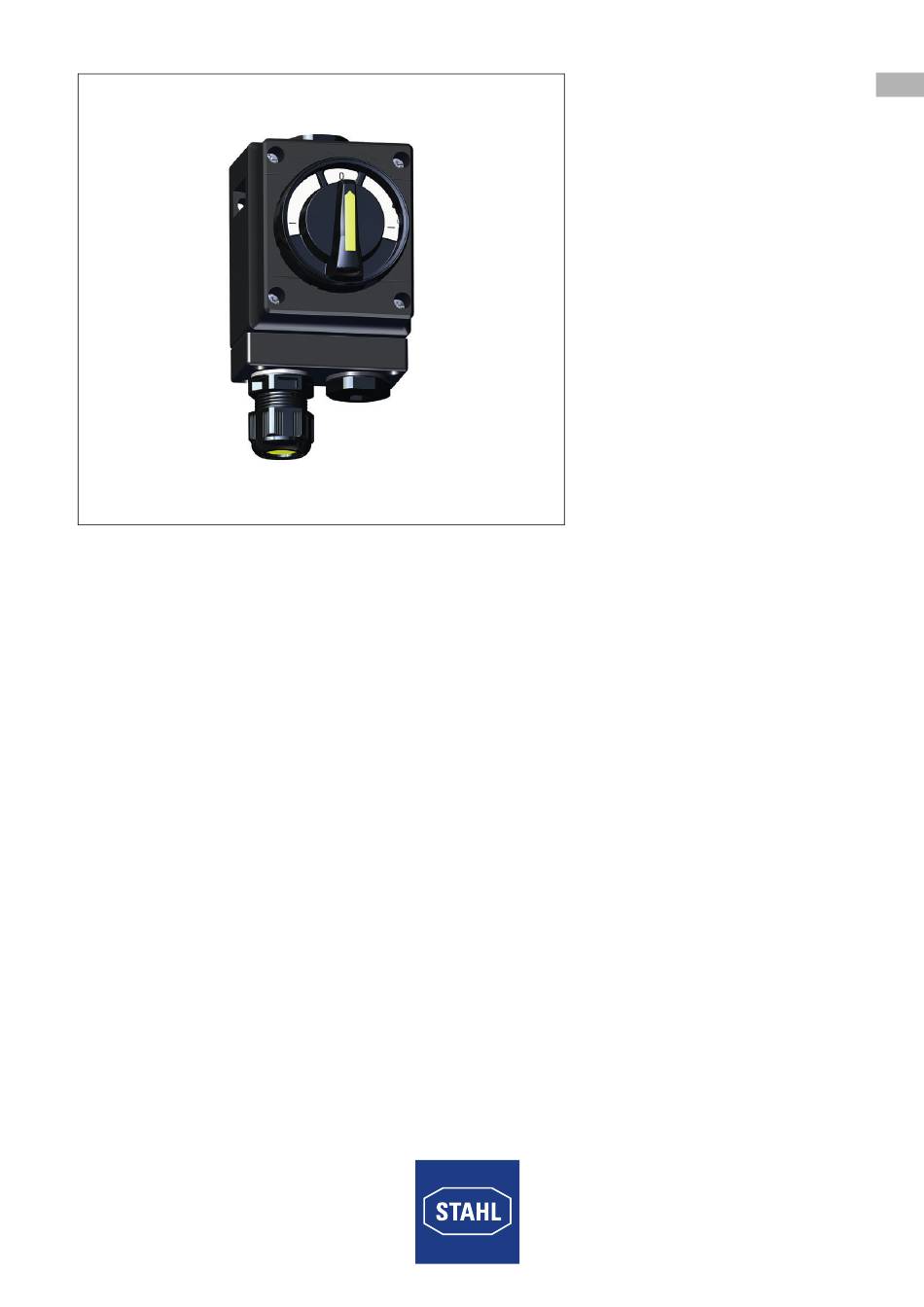

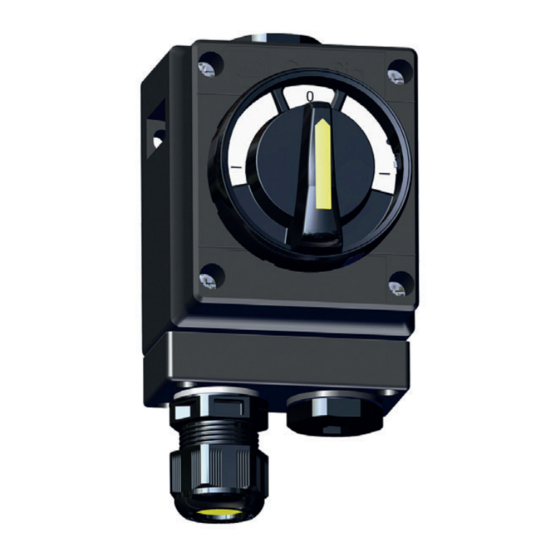

  • Page 1 Betriebsanleitung Additional languages r-stahl.com Installationsschalter Reihe 8040/11-V30...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Qualifikation des Personals ................5 Sichere Verwendung ...................6 Umbauten und Änderungen ................7...

  • Page 3: De De De

    Die Originalbetriebsanleitung ist die englische Ausgabe. Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Dokumente in weiteren Sprachen, siehe r-stahl.com. Konformität zu Normen und Bestimmungen Zertifikate und EU-Konformitätserklärung, siehe r-stahl.com. Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage: http://iecex.iec.ch/...

  • Page 4: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr durch explosionsfähige Atmosphäre Gefahr durch spannungsführende Teile Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: •...

  • Page 5: Symbole Am Gerät

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Page 6: De 3.3 Sichere Verwendung

    • Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Sicherstellen, dass das Gerät unbeschädigt ist. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.

  • Page 7: Umbauten Und Änderungen

    Funktion und Geräteaufbau Umbauten und Änderungen GEFAHR Explosionsgefahr durch Umbauten und Änderungen am Gerät! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nicht umbauen oder verändern. Für Schäden, die durch Umbauten und Änderungen entstehen, besteht keine Haftung und keine Gewährleistung. Funktion und Geräteaufbau GEFAHR Explosionsgefahr durch zweckentfremdete Verwendung!

  • Page 8: De 5 Technische Daten

    Technische Daten Technische Daten Explosionsschutz Global (IECEx) Gas und Staub IECEx PTB 06.0025 Ex db eb ia ib [ia Ga] mb q IIA, IIB, IIC, T6 ... T4 Gb Ex tb IIIC T80 °C, T95 °C, T130 °C Db Europa (ATEX) Gas und Staub PTB 01 ATEX 1105 E II 2(1) G Ex db eb ia ib [ia Ga] mb q IIA, IIB, IIC, T6 ...
  • Page 9 8040A0351 PA 2 x M20x1,5 8040A0351 PA 1 x M32x1,5 8040A0351 PA 3 x M16x1,5 8040A0351 PA geschlossen Metall 8040 Metall 1 x M25x1,5 8040 Metall 2 x M20x1,5 Weitere technische Daten, siehe r-stahl.com. 271489 / 8040621300 Installationsschalter 2019-04-15·BA00·III·de·00 Reihe 8040/11-V30...

  • Page 10: De De

    Transport und Lagerung Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. Montage und Installation GEFAHR Explosionsgefahr durch falsche Installation des Geräts! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. •...

  • Page 11: Maßangaben / Befestigungsmaße

    Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 80 [3,15] 99 [3,90] 70 [2,76] 72 [2,83] 11 [0,43] M 25 M 25 M 25 x 1,50 20537E00 8040/11-V30 Installationsschalter mit Kunststoffverschraubung 99 [3,90] 80 [3,15] 72 [2,83] 70 [2,76]...

  • Page 12: Montage / Demontage, Gebrauchslage

    Montage und Installation Montage / Demontage, Gebrauchslage GEFAHR Explosionsgefahr durch offene Bohrungen und nicht benutzte Leitungseinführungen! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Offene Bohrungen und nicht benutzte Leitungseinführungen immer mit dafür zugelassenen Verschlussstopfen bzw. Stopfen verschließen. • Bei der Auswahl von Leitungseinführungen Gewindeart und Gewindegröße aus der Betriebsmitteldokumentation beachten.
  • Page 13 Montage und Installation 7.3.1 Elektrischer Anschluss GEFAHR Explosionsgefahr durch nicht korrekt installierte Komponenten! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Leiterisolation bis an die Klemmstellen führen. • Leiter beim Abisolieren keinesfalls beschädigen (z.B. durch Einkerben). • Geeignete Leitungen auswählen und so verlegen, dass die maximal zulässige Leitertemperatur und die maximal zulässige Oberflächentemperatur nicht überschritten werden.

  • Page 14: Parametrierung Und Inbetriebnahme

    Parametrierung und Inbetriebnahme Parametrierung und Inbetriebnahme GEFAHR Explosionsgefahr durch fehlerhafte Installation! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät vor der Inbetriebnahme auf korrekte Installation prüfen. • Nationale Bestimmungen einhalten. Vor Inbetriebnahme Folgendes sicherstellen: • Montage und Installation kontrollieren. •...

  • Page 15: Instandhaltung, Wartung, Reparatur

    Die geltenden nationalen Bestimmungen im Einsatzland beachten. 10.3 Reparatur GEFAHR Explosionsgefahr durch unsachgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. 271489 / 8040621300 Installationsschalter 2019-04-15·BA00·III·de·00 Reihe 8040/11-V30...

  • Page 16: 10.4 Rücksendung

    Reinigung 10.4 Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung.
  • Page 17 Operating instructions Additional languages r-stahl.com Installation Switch Series 8040/11-V30...
  • Page 18 Contents General Information ....................3 Manufacturer .......................3 Information regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................4 Symbols in these Operating Instructions ............4 Warning Notes ....................4 Symbols on the Device ..................5 Safety Notes .......................5 Operating Instructions Storage ................5 Personnel Qualification ..................5...

  • Page 19: En En En

    • Data sheet For documents in additional languages, see r-stahl.com. Conformity with Standards and Regulations See certificates and EU Declaration of Conformity: r-stahl.com. The device has IECEx approval. For certificate please refer to the IECEx homepage: http://iecex.iec.ch/ Further national certificates can be downloaded via the following link: https://r-stahl.com/en/global/support/downloads/.

  • Page 20: Explanation Of The Symbols

    Explanation of the Symbols Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning Tips and recommendations on the use of the device Danger due to explosive atmosphere Danger due to live components Warning Notes Warnings must be observed under all circumstances, in order to minimize the risk due to construction and operation.

  • Page 21: Symbols On The Device

    Specialists who perform these tasks must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for tasks in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •...

  • Page 22: En 3.3 Safe Use

    • Use the device in accordance with its intended and approved purpose only. • Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data. • Before installation, make sure that the device is not damaged.

  • Page 23: Modifications And Alterations

    Function and Device Design Modifications and Alterations DANGER Explosion hazard due to modifications and alterations to the device! Non-compliance results in severe or fatal injuries. • Do not modify or alter the device. No liability or warranty for damage resulting from modifications and alterations.

  • Page 24: En 5 Technical Data

    Technical Data Technical Data Explosion Protection Global (IECEx) Gas and dust IECEx PTB 06.0025 Ex db eb ia ib [ia Ga] mb q IIA, IIB, IIC, T6 ... T4 Gb Ex tb IIIC T80 °C, T95 °C, T130 °C Db Europe (ATEX) Gas and dust PTB 01 ATEX 1105...
  • Page 25 8040A0351 PA 2 x M20x1.5 8040A0351 PA 1 x M32x1.5 8040A0351 PA 3 x M16x1.5 8040A0351 PA closed Metal 8040 metal 1 x M25x1.5 8040 metal 2 x M20x1.5 For further technical data, see r-stahl.com. 271489 / 8040621300 Installation Switch 2019-04-15·BA00·III·en·00 Series 8040/11-V30...

  • Page 26: En En

    Transport and Storage Transport and Storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free. • Do not drop the device. Mounting and Installation DANGER Explosion hazard due to incorrect installation of the device! Non-compliance results in severe or fatal injuries.

  • Page 27: Dimensions / Fastening Dimensions

    Mounting and Installation Dimensions / Fastening Dimensions Dimensional drawings (all dimensions in mm [inches]) – Subject to modification 80 [3,15] 99 [3,90] 70 [2,76] 72 [2,83] 11 [0,43] M 25 M 25 M 25 x 1,50 20537E00 8040/11-V30 Installation Switch with plastic fitting 99 [3,90] 80 [3,15]...

  • Page 28: En 7.2 Mounting / Dismounting, Operating Position

    Mounting and Installation Mounting / Dismounting, Operating Position DANGER Explosion hazard due to open holes and unused cable entries! Non-compliance results in severe or fatal injuries. • Always close open holes and unused cable entries using approved stopping plugs or plugs. •...
  • Page 29 Mounting and Installation 7.3.1 Electrical Connection DANGER Explosion hazard as a result of incorrectly installed components! Non-compliance results in severe or fatal injuries. • Ensure that the conductor insulation goes all the way to the terminal points. • Do not allow the conductor to be damaged during stripping (e.g.

  • Page 30: Parameterization And Commissioning

    Parameterization and Commissioning Parameterization and Commissioning DANGER Explosion hazard due to incorrect installation! Non-compliance results in severe or fatal injuries. • Check the device for proper installation before commissioning. • Comply with national regulations. Before commissioning, ensure the following: • Check the mounting and installation. •...

  • Page 31: Maintenance, Overhaul, Repair

    Observe the relevant national regulations in the country of use. 10.3 Repair DANGER Explosion hazard due to improper repair! Non-compliance results in severe or fatal injuries. • Repair work on the devices must be performed only by R. STAHL Schaltgeräte GmbH. 271489 / 8040621300 Installation Switch 2019-04-15·BA00·III·en·00 Series 8040/11-V30...

  • Page 32: 10.4 Returning The Device

    • Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. • Contact customer service personally. • Go to the r-stahl.com website.
