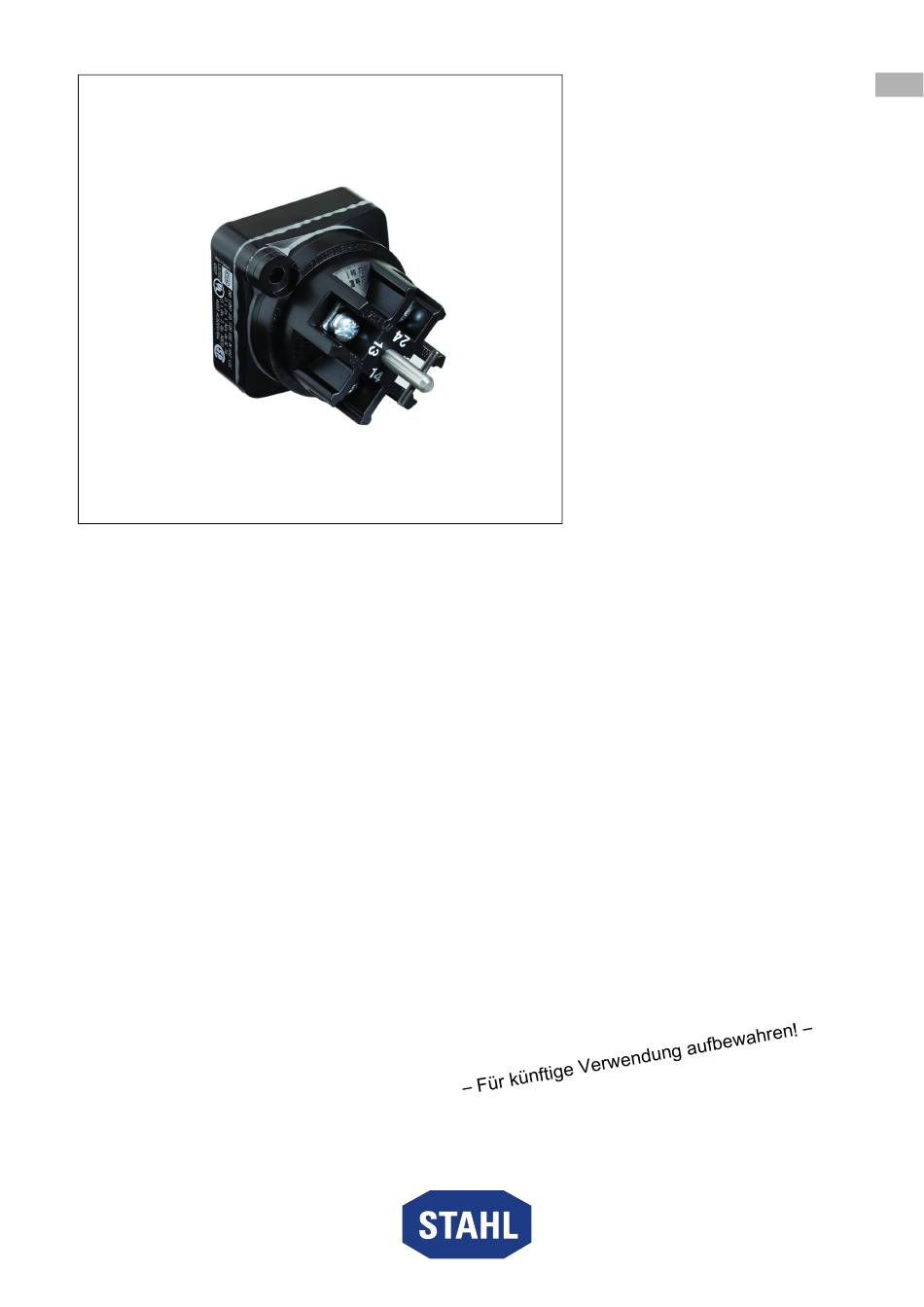

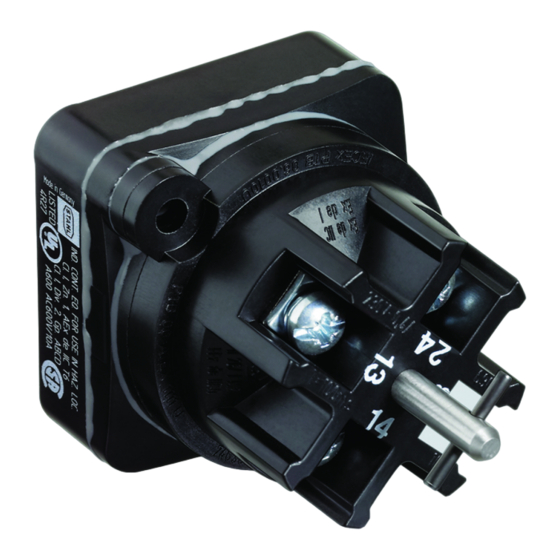

- Page 1 Betriebsanleitung Additional languages r-stahl.com Steuerschalter / Lasttrennschalter Reihe 8008...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Angaben....................3 Hersteller......................3 Zu dieser Betriebsanleitung .................3 Weitere Dokumente .....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ................4 Symbole am Gerät ....................4 Sicherheit ......................5 Bestimmungsgemäße Verwendung..............5 Qualifikation des Personals .................5 Restrisiken ......................6 Transport und Lagerung ..................7 Produktauswahl, Projektierung und Modifikation ..........7 Projektierung......................7... -
Page 3: Allgemeine Angaben
▶ Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen. ▶ Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben. ▶ Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 128641 / 8008603300 Publikationsnummer: 2021-12-01·BA00·III·de·09 Die Originalbetriebsanleitung ist die deutsche Ausgabe. -
Page 4: Erläuterung Der Symbole
Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Hinweis zum leichteren Arbeiten Gefahrensituation, die bei Nichtbeachtung der GEFAHR! Sicherheitsmaßnahmen zum Tod oder zu schweren Verletzungen mit bleibenden Schäden führen kann. Gefahrensituation, die bei Nichtbeachtung der WARNUNG! Sicherheitsmaßnahmen zu schweren Verletzungen führen kann. -
Page 5: Se Fi
Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •... -
Page 6: Restrisiken
▶ Gerät nicht belasten. ▶ Verpackung und Gerät auf Beschädigung prüfen. Beschädigungen umgehend an R. STAHL melden. Beschädigtes Gerät nicht in Betrieb nehmen. ▶ Gerät in Originalverpackung, trocken (keine Betauung), in stabiler Lage und sicher vor Erschütterungen lagern. Übermäßige Erwärmung oder elektrostatische Aufladung Durch eine fehlerhafte Einrichtung im Schaltschrank, durch den Betrieb außerhalb... -
Page 7: Gr 4 Transport Und Lagerung
Vor der Inbetriebnahme Montage auf Korrektheit prüfen, siehe Kapitel "Inbetriebnahme". ▶ Gerät nicht ändern oder umbauen. ▶ Instandsetzung sowie Reparaturen am Gerät nur mit Original-Ersatzteilen und nach Absprache mit R. STAHL durchführen. Transport und Lagerung ▶ Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") transportieren und lagern. -
Page 8: Montage Und Installation
Montage und Installation Montage und Installation Montage / Demontage ▶ Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") sowie der Projektierungsvorgaben montieren. ▶ Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und exakt befolgen. 6.1.1 Gebrauchslage Die Gebrauchslage ist beliebig. ▶... -
Page 9: Inbetriebnahme
überprüft werden kann. ▶ Gerät gemäß den geltenden nationalen Bestimmungen und den Sicherheitshinweisen dieser Betriebsanleitung (Kapitel "Sicherheit") warten. Reparatur ▶ Reparaturen am Gerät nur mit Original-Ersatzteilen und nach Absprache mit R. STAHL durchführen. 128641 / 8008603300 Steuerschalter / Lasttrennschalter 2021-12-01·BA00·III·de·09 Reihe 8008... -
Page 10: Rücksendung
▶ Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung. ▶ Kundenservice persönlich kontaktieren. -
Page 11: Anhang A
Anhang A Anhang A 14.1 Technische Daten Explosionsschutz Global (IECEx) Gas und Bergbau IECEx PTB 06.0010U Ex db eb IIC Gb Ex db eb I Mb Europa (ATEX) Gas und Bergbau PTB 00 ATEX 1111 U E II 2 G Ex db eb IIC Gb E I M2 Ex db eb I Mb Bescheinigungen und Zertifikate Bescheinigungen... - Page 12 Anhang A Technische Daten Schaltleistung nach IEC/EN 60947-1; IEC/EN 60947-3; IEC/EN 60947-5-1: Steuerschalter 8008/2-0, 8008/2-1 AC-1 AC-11 AC-15 DC-13 (L/R=300 ms) 690 V, 16 A 660 V, 2,5 A 415 V, 16 A 230 V, 0,4 A 500 V, 4 A 380 V, 6 A 220 V, 6 A DC-11...
- Page 13 1,5 ... 2,5 mm (auch mit Aderendhülse) klemmen eindrähtig: 1,5 ... 2,5 mm 4,0 mm (maximal 1 Leiter) Weitere Informationen siehe Kapitel 6.2.1 Verschmutzungsgrad 3 Weitere technische Daten, siehe r-stahl.com. 128641 / 8008603300 Steuerschalter / Lasttrennschalter 2021-12-01·BA00·III·de·09 Reihe 8008...
-
Page 14: Anhang B
Anhang B Anhang B 15.1 Geräteaufbau 23110E00 Gerätelement Beschreibung Befestigungsbohrung Bohrung für die Montage des Schalters Betätigungsachse Achse für den Antrieb des Schalters Kontakt Kontakt für die elektrische Installation 15.2 Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 4,50 [ 0,18] 4,50 [ 0,18] Ø... - Page 15 Operating instructions Additional languages r-stahl.com Control switch/load disconnect switch Series 8008...
- Page 16 Contents Contents General Information .....................3 Manufacturer......................3 About these Operating Instructions..............3 Further Documents ....................3 Conformity with Standards and Regulations............3 Explanation of Symbols ..................4 Symbols used in these Operating Instructions.............4 Symbols on the Device ..................4 Safety........................5 Intended Use......................5 Personnel Qualification ..................5 Residual Risks .....................6 Transport and Storage ..................7 Product Selection, Project Engineering and Modification ........7 Project Engineering....................7...
-
Page 17: En Fr
Make the operating instructions accessible to operating and maintenance staff at all times. ▶ Pass the operating instructions on to each subsequent owner or user of the device. ▶ Update the operating instructions every time R. STAHL issues an amendment. ID no.: 128641 / 8008603300 Publication code: 2021-12-01·BA00·III·en·09... -
Page 18: Explanation Of Symbols
Explanation of Symbols Explanation of Symbols Symbols used in these Operating Instructions Symbol Meaning Handy hint for making work easier Dangerous situation which can result in fatal or severe injuries DANGER! causing permanent damage if the safety measures are not complied with. -
Page 19: Se Fi
Specialists who perform these activities must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for any activity in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •... -
Page 20: Residual Risks
▶ Do not place any loads on the device. ▶ Check the packaging and the device for damage. Report any damage to R. STAHL immediately. Do not commission a damaged device. ▶ Store the device in its original packaging in a dry place (with no condensation), and make sure that it is stable and protected against the effects of vibrations and knocks. -
Page 21: Gr 4 Transport And Storage
Do not change or modify the device. ▶ Service and repair the device only using original spare parts and after consultation with R. STAHL. Transport and Storage ▶ Transport and store the device carefully and only in accordance with the safety information (see "Safety"... -
Page 22: Mounting And Installation
Mounting and Installation Mounting and Installation Mounting/Dismounting ▶ Mount the device carefully and only in accordance with the safety notes (see "Safety" chapter) and the project engineering specifications. ▶ Read through the following installation conditions and assembly instructions carefully and follow them precisely. -
Page 23: Commissioning
Perform overhaul of the device according to the applicable national regulations and the safety notes in these operating instructions ("Safety" chapter). Repair ▶ Perform repairs to the device only with original spare parts and after consultation with R. STAHL. 128641 / 8008603300 Control switch/load disconnect switch 2021-12-01·BA00·III·en·09 Series 8008... -
Page 24: Returning The Device
Returning the Device ▶ Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. ▶ Contact customer service personally. ▶... -
Page 25: Cn 14.1 Technical Data
Appendix A Appendix A 14.1 Technical Data Explosion protection Global (IECEx) Gas and mining IECEx PTB 06.0010U Ex db eb IIC Gb Ex db eb I Mb Europe (ATEX) Gas and mining PTB 00 ATEX 1111 U E II 2 G Ex db eb IIC Gb E I M2 Ex db eb I Mb Certifications and certificates Certifications... - Page 26 Appendix A Technical data Switching capacity as per IEC/EN 60947-1; IEC/EN 60947-3; IEC/EN 60947-5-1: Control switch 8008/2-0, 8008/2-1 AC-1 AC-11 AC-15 DC-13 (L/R = 300 ms) 690 V, 16 A 660 V, 2.5 A 415 V, 16 A 230 V, 0.4 A 500 V, 4 A 380 V, 6 A 220 V, 6 A...
- Page 27 (with core end sleeve) terminals solid: 1.5 to 2.5 mm 4.0 mm (maximum 1 conductor) See chapter 6.2.1 for further information Degree of pollution For further technical data, see r-stahl.com. 128641 / 8008603300 Control switch/load disconnect switch 2021-12-01·BA00·III·en·09 Series 8008...
-
Page 28: 15.1 Device Design
Appendix B Appendix B 15.1 Device Design 23110E00 Device element Description Fastening hole Drilled hole for mounting the switch Actuation axis Axis for the switch drive Contact Contact for the electrical installation 15.2 Dimensions/Fastening Dimensions Dimensional drawings (all dimensions in mm [inch]) – Subject to change 4,50 [ 0,18] 4,50 [ 0,18] Ø...
