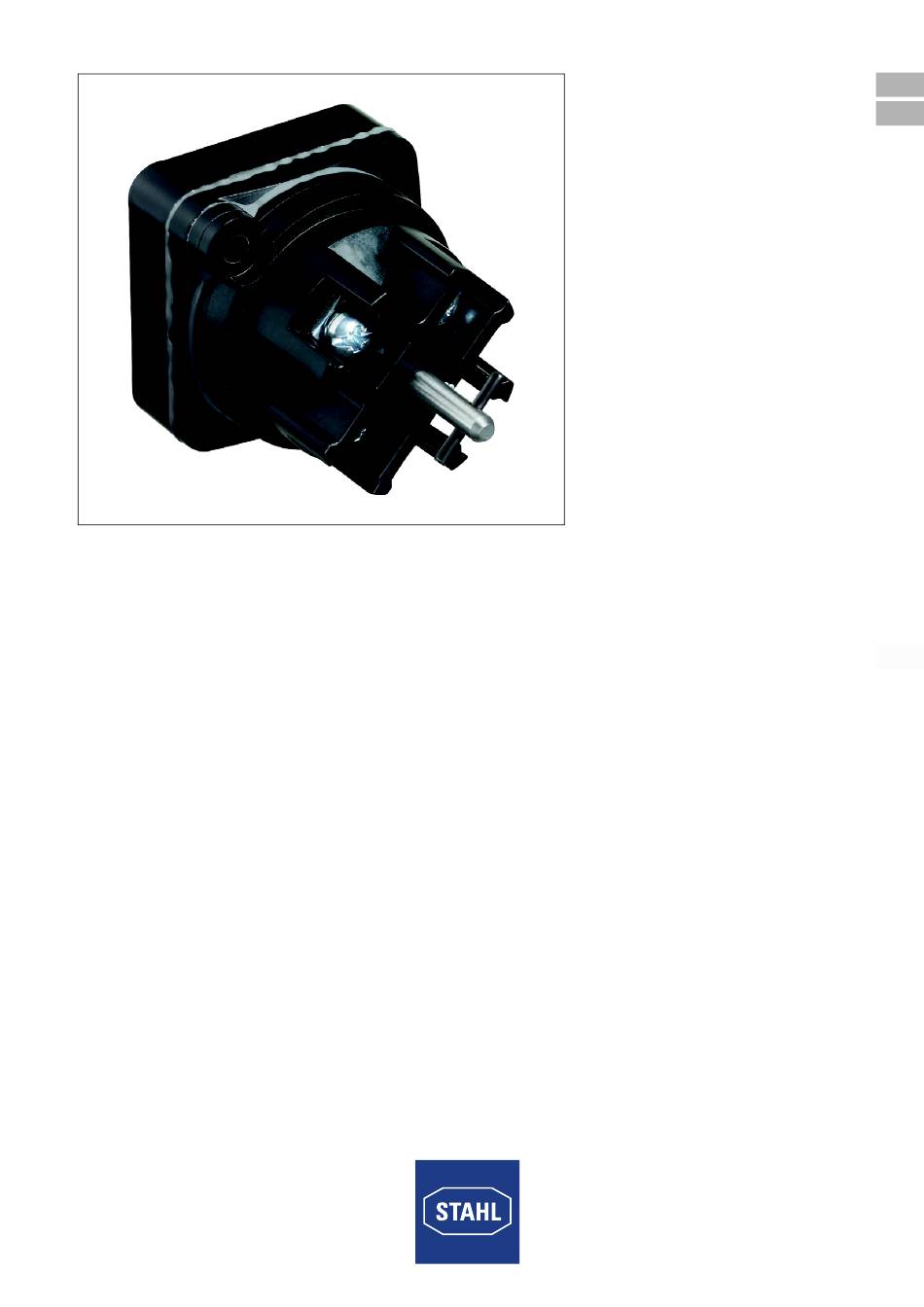

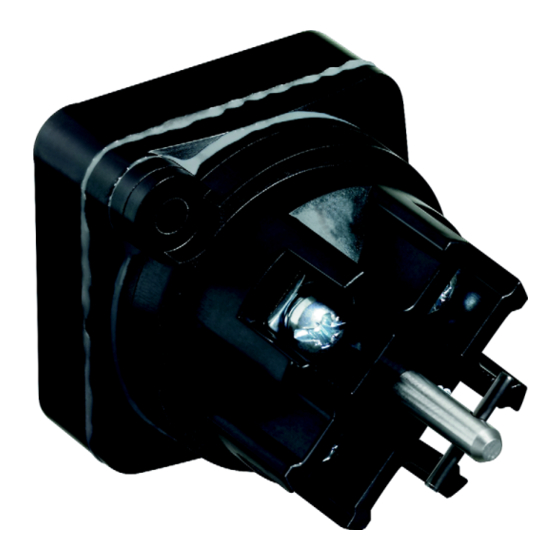

  • Page 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN Steuerschalter/Lasttrennschalter Control switch/load disconnect switch Reihe 8008 Series 8008...
  • Page 3 Betriebsanleitung Additional languages www.stahl-ex.com Steuerschalter/Lasttrennschalter Reihe 8008...

  • Page 4: Table Of Contents

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................3 Symbole in der Betriebsanleitung ...............3 Warnhinweise .....................4 Symbole am Gerät ....................4 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Sichere Verwendung ...................5 Umbauten und Änderungen ................5 Funktion und Geräteaufbau ................5...

  • Page 5: De De

    Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Weitere Sprachen, siehe www.stahl-ex.com. Konformität zu Normen und Bestimmungen Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com. Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre...

  • Page 6: 2.2 Warnhinweise

    Erläuterung der Symbole Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: • Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS • Art und Quelle der Gefahr/des Schadens • Folgen der Gefahr •...

  • Page 7: Sicherheitshinweise

    Hinweisschilder am Gerät beachten. • Bei Betriebsbedingungen, die von den technischen Daten abweichen, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Nach jedem im Hauptstromkreis des Schalters aufgetretenen Kurzschluss muss der Schalter ausgetauscht werden, da bei einem hermetisch abgeschlossenen Betriebsmittel der Zustand der Schaltkontakte nicht überprüft werden kann.

  • Page 8: Funktion

    Technische Daten Funktion Der druckfest gekapselte Steuerschalter/Lasttrennschalter 8008 dient unter Verwendung entsprechender Drehvorsätze zum Schalten und Trennen elektrischer und elektronischer Bauelemente, die bei elektrischen Maschinen und Anlagen eingesetzt werden. Das Gerät ist für den Einbau in Gehäuse oder Steuerungen der Zündschutzart "Erhöhte Sicherheit"...
  • Page 9 Technische Daten Technische Daten Schaltleistung nach IEC/EN 60947-1; IEC/EN 60947-3; IEC/EN 60947-5-1: Steuerschalter 8008/2-0, 8008/2-1 AC-1 AC-11 AC-15 DC-13 (L/R=300 ms) 690 V, 16 A 660 V, 2,5 A 415 V, 16 A 230 V, 0,4 A 500 V, 4 A 380 V, 6 A 220 V, 6 A DC-11...

  • Page 10: 6 Transport Und Lagerung

    Epoxidharz Kontakte Silber-Nickel, 8008/2-..-AU (vergoldet) Verschmutzungs - grad Weitere technische Daten, siehe www.stahl-ex.com. Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnung (alle Maße in mm) –...

  • Page 11: Montage / Demontage, Gebrauchslage

    Montage und Installation Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten 15087E00 8008/2-6.. Montage / Demontage, Gebrauchslage • Die Gebrauchslage ist aus der beiliegenden Dokumentation zu entnehmen. • Komponente auf planer Montagefläche montieren. 128641 / 8008603300 Steuerschalter/Lasttrennschalter 2015-10-07·BA00·III·de·07 Reihe 8008...

  • Page 12: Installation

    Montage und Installation Installation GEFAHR Explosionsgefahr durch falsche Gehäusewahl! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nur in Gehäuse einbauen, das den Anforderungen einer Zündschutzart gemäß IEC/EN 60079-0 entspricht. GEFAHR Explosionsgefahr durch falsche Auslegung der Kriech- und Luftstrecken! Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
  • Page 13 Montage und Installation Elektrischer Anschluss • Beachten Sie die Angaben in dem Kapitel "Technische Daten". • Der Leiteranschluss ist mit besonderer Sorgfalt durchzuführen. • Die Leiterisolation muss bis an die Klemmstellen heranreichen. • Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden. •...

  • Page 14: 8 Inbetriebnahme

    Inbetriebnahme Inbetriebnahme GEFAHR Explosionsgefahr durch fehlerhafte Installation! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät vor der Inbetriebnahme auf korrekte Installation und Funktion prüfen. • Nationale Bestimmungen einhalten. Vor Inbetriebnahme Folgendes sicherstellen: • Montage und Installation kontrollieren. • Gehäuse auf Schäden untersuchen. •...

  • Page 15: 10.1 Instandhaltung

    GEFAHR Explosionsgefahr durch unsachgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. 10.4 Rücksendung Für die Rücksendung im Reparatur-/Servicefall das Formular "Serviceschein" verwenden. Auf der Internetseite "www.stahl-ex.com" im Menü "Downloads > Kundenservice": •...

  • Page 16: Reinigung

    Zubehör und Ersatzteile HINWEIS Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann Sachschaden verursachen! • Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH verwenden. Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.stahl-ex.com. Steuerschalter/Lasttrennschalter 128641 / 8008603300 Reihe 8008 2015-10-07·BA00·III·de·07...
  • Page 17 Operating instructions Additional languages www.stahl-ex.com Control switch/load disconnect switch Series 8008...
  • Page 18 Contents General Information ....................3 Manufacturer .......................3 Information regarding the operating instructions ..........3 Further documents ....................3 Conformity with standards and regulations ............3 Explanation of the symbols .................3 Symbols in these operating instructions .............3 Warning notes .....................4 Symbols on the device ..................4 Safety notes ......................4 Operating instructions storage ................4 Safe use ......................5...

  • Page 19: En En

    They are legally binding in all legal affairs. Further documents • Data sheet For further languages, see www.stahl-ex.com. Conformity with standards and regulations See certificates and EC Declaration of Conformity: www.stahl-ex.com. Explanation of the symbols Symbols in these operating instructions Symbol Meaning...

  • Page 20: 2.2 Warning Notes

    Safety notes Warning notes Warning notes must be observed under all circumstances, in order to minimize the risk due to construction and operation. The warning notes have the following structure: • Signalling word: DANGER, WARNING, CAUTION, NOTICE • Type and source of danger/damage •...

  • Page 21: 3.2 Safe Use

    • Always consult with R. STAHL Schaltgeräte GmbH in case of operating conditions which deviate from the technical data. • Replace the switch after each short circuit in the main circuit, since with hermetically sealed equipment the state of the switching contacts cannot be checked.

  • Page 22: 5 Technical Data

    Technical data Technical data Explosion Protection Global (IECEx) Gas and mining IECEx PTB 06.0010U Ex d e IIC Gb Ex d e I Mb Europe (ATEX) Gas and mining PTB 00 ATEX 1111 U E II 2 G Ex d e IIC Gb E I M2 Ex d e I Mb Certifications and certificates Certificates...
  • Page 23 Technical data Technical Data Switching capacity acc. to IEC/EN 60947-1; IEC/EN 60947-3; IEC/EN 60947-5-1: Control switch 8008/2-0, 8008/2-1 AC-1 AC-11 AC-15 DC-13 (L/R=300 ms) 690 V, 16 A 660 V, 2.5 A 415 V, 16 A 230 V, 0.4 A 500 V, 4 A 380 V, 6 A 220 V, 6 A...

  • Page 24: 6 Transport And Storage

    Epoxy resin Contacts Silver-nickel, 8008/2-..-AU (gold-plated) Degree of pollution For further technical data, see www.stahl-ex.com. Transport and storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free.

  • Page 25: Mounting And Installation

    Mounting and installation Mounting and installation Dimensions / fastening dimensions Dimensional Drawings (all dimensions in mm) - Subject to alterations 04220E00 04420E00 8008/2-0.. 8008/2-1.. 15087E00 8008/2-6.. Mounting / dismounting, operating position • For the operating position refer to the attached documentation. •...

  • Page 26: 7.3 Installation

    Mounting and installation Installation DANGER Explosion hazard due to selecting the wrong enclosure! Non-compliance results in severe or fatal injuries. • The device must only be installed into an enclosure compliant with the requirements of a type of protection according to IEC/EN 60079-0.
  • Page 27 Commissioning Electrical Connection • The information given in chapter "Technical Data" must be observed. • The conductor must be connected carefully. • The conductor insulation must reach to the clamping units. • Do not damage the conductor (nicking) when stripping it. •...

  • Page 28: Operation

    Operation Before commissioning, ensure the following: • Check the mounting and installation. • Inspect enclosure for damage. • If necessary, remove foreign bodies. • If necessary, clean the connection chamber. • Check if all screws and nuts have been tightened firmly. •...

  • Page 29: 10.3 Repair

    Malfunction or damage to the device due to the use of non-original components. Non-compliance can result in material damage! • Use only original accessories and spare parts from R. STAHL Schaltgeräte GmbH. For accessories and spare parts, see data sheet on our homepage www.stahl-ex.com.
