Tilslutning af trykluftforsyning

Trykluftforsyningen for trykhovedmekanikken foran trykregulatoren skal konstant stille et min. tryk til rådighed på 4 ... 6 bar. Det
maksimale tryk foran trykregulatoren er 7 bar og 4 bar efter trykregulatoren.
BEMÆRK!
En trykluftforsyning på 4 bar anbefales.
Følgende retningslinjer skal følges:
•
Trykluften skal være tør og oliefri.
•
Den medleverede trykregulator med manometer tilsluttes til trykluftforsyningen via en stikforbindelse sammen med en
pneumatikslange Ø 8 mm. Ligeledes oprettes en forbindelse mellem trykregulator og trykmekanik via en pneumatikslange
Ø 8 mm.
•
Trykregulatoren anbringes så tæt på trykmekanikken som muligt.
•
Trykregulatoren må kun køre i pilens retning (påtrykt på undersiden). Pilretningen viser vejen for den strømmende luft.
•
Pneumatikslangen må ikke bøjes.
•
Pneumatikslangen skal afkortes med et rent retvinklet snit uden at klemme røret sammen. Benyt i givet fald et
specialværktøj (får i specialforretninger for pneumatikbehov).
•
Sørg for, at de 8 mm pneumatikslanger er så korte som muligt.

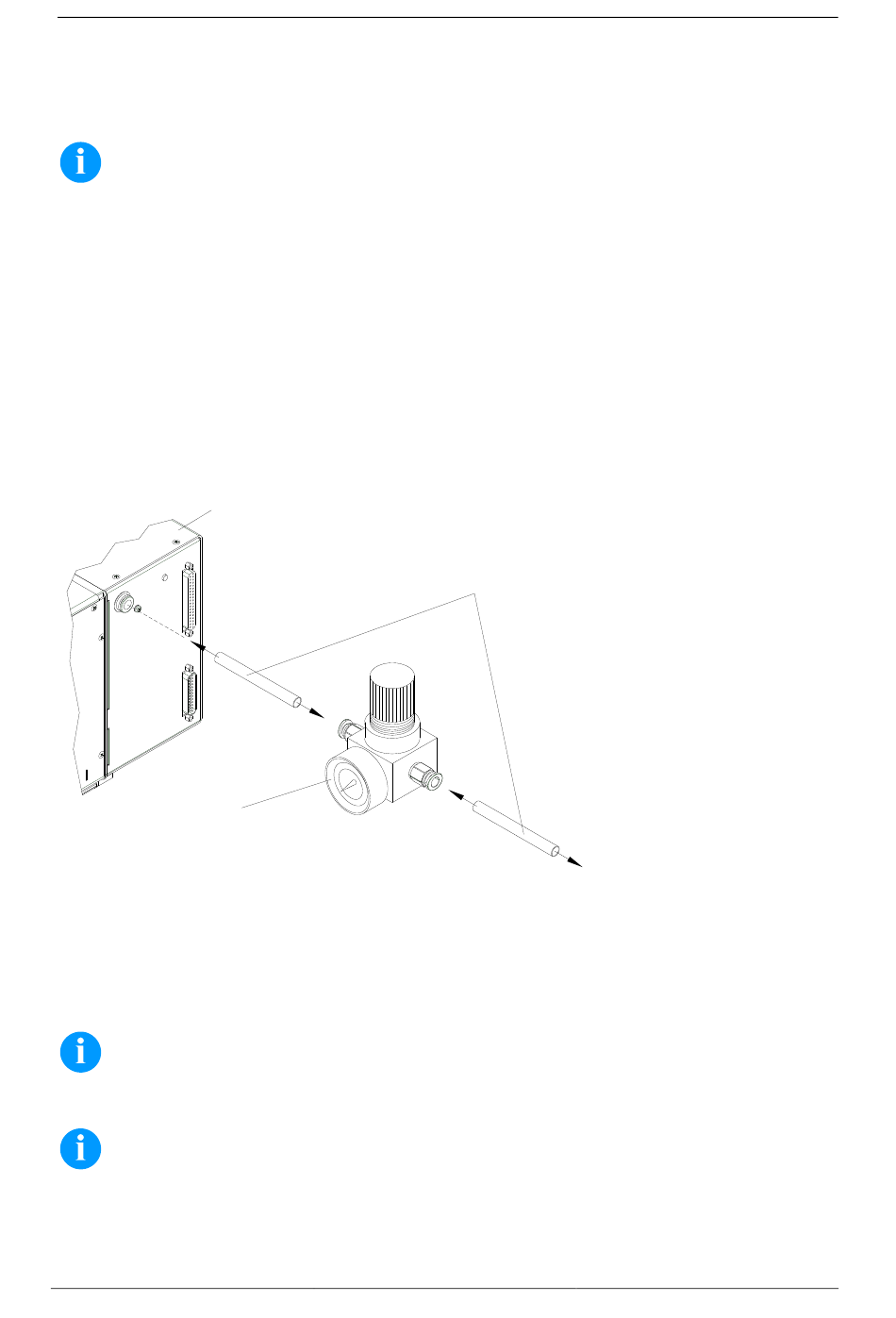

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer

Montering af beskyttelseskappen til styreelektronik IP65

BEMÆRK!
Ved montering af ekstraudstyret beskyttelseskappe opnås kapslingsklasse iht. DS/EN 60529 for styreelektronikken.
BEMÆRK!
Vejledningen til montering af beskyttelseskappen kan findes på vores hjemmeside www.carl-valentin.de.
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
