Dynacode II IP

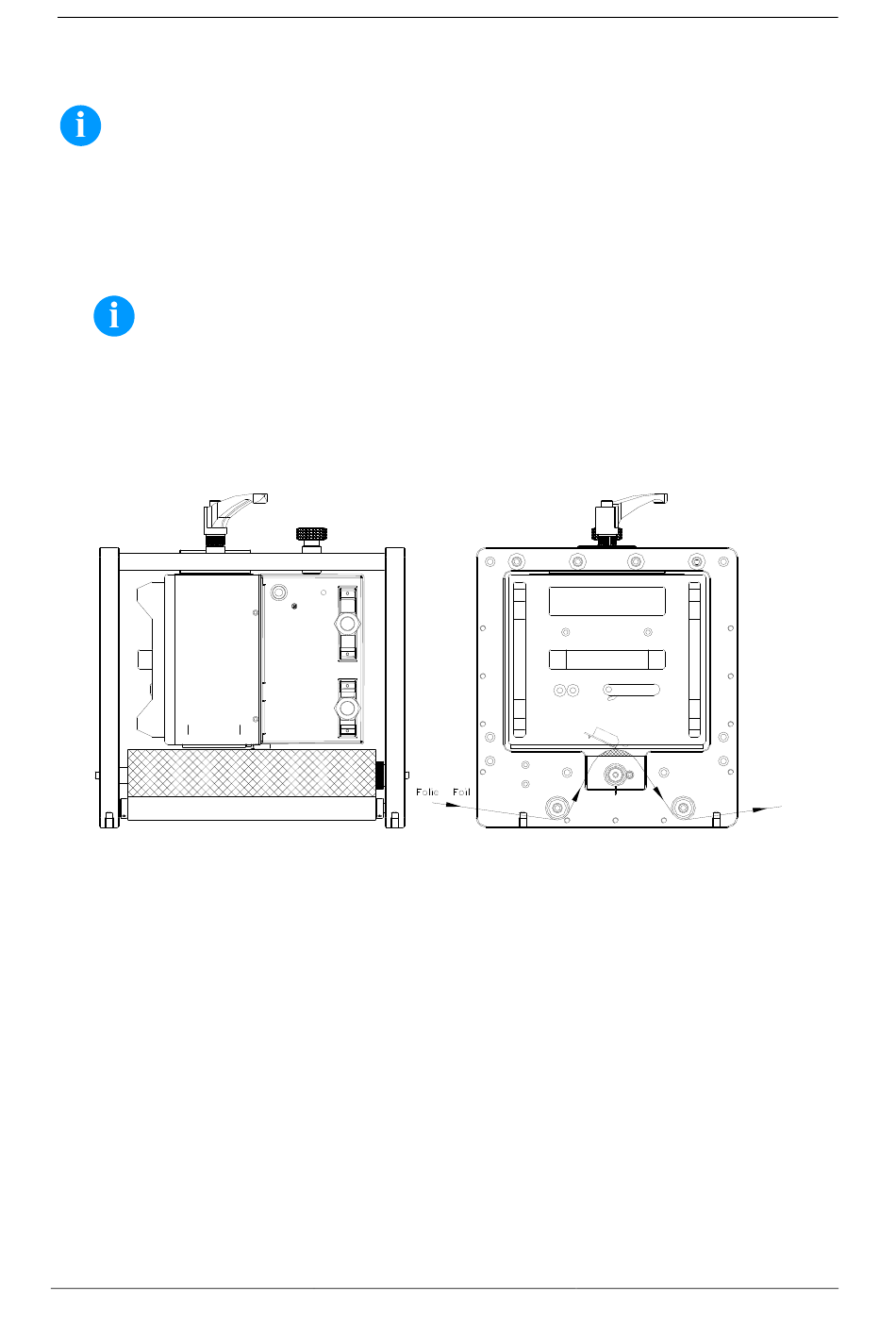

Montering af trykmekanik på maskiner (montering med ramme)
BEMÆRK!
Pga. konstruktionen af den åbne trykenhed opfyldes kravene iht. EN 62368-1 mht. brandbeskyttelseshus ikke. De
skal sikres ved montering i terminalen.
På undersiden af indbygningsrammen er der to M8 gevind, der kan bruges til fastgørelse på maskinen. Derudover medfølger
der multifunktionelle forbindelsesstykker. Følgende retningslinjer skal følges:
Følgende retningslinjer skal følges:
•
Den maksimale iskruningsdybde i M8-gevindene er 10 mm.
•
Trykmekanikken skal monteres med en afstand på 2 - 3 mm fra trykhovedet til modholdspladen.
BEMÆRK!
En afstand på 2 mm anbefales.
Grundet tætningslisten på undersiden af trykmekanismen, er en mindre afstand ikke mulig, da tætningslisten
ellers kommer til at sidde på modtrykpladen eller på trykvalsen.
•
Du opnår de bedste resultater, når sikilonen på trykvalsen med en hårdhed på ca. 40° ... 50° Shore A består af elastromer
på modholdspladen med en hårdhed på ca. 60 ± 5 Shore A (Overfladeruhed Ra ≥ 3,2 mm).
•
Modholdspladen skal anbringes parallelt med den lineære bevægelse af den folie der skal trykkes og til trykhovedets
brændlinie. Parallelitetsafvigelser til brændlinien og fordybninger i pladen fører til et svagere trykbillede på disse steder.
Montering af trykmekanik på maskiner (montering uden ramme)
Hvis maskinen anvendes uden monteringsrammen, så kan trykmodulen fastgøres fra oversiden med fire M6-skruer. Den
maksimale iskruningsdybde for M6-skruerne er 6 mm.
34 Dansk
