Anschluss der Druckluftversorgung

Die Druckluftversorgung für die Druckkopfmechanik vor dem Druckregler muss einen Mindest-Dauerdruck von 4 ... 6 bar zur
Verfügung stellen. Der Maximaldruck vor dem Druckregler beträgt 7 bar und 4 bar nach dem Druckregler.
HINWEIS!
Eine Druckluftversorgung von 4 bar wird empfohlen.
Folgende Richtlinien sind zu beachten:
•
Die Druckluft muss trocken und ölfrei sein.
•
Der mitgelieferte Druckregler mit Manometer wird mit einem Pneumatikschlauch Ø 8 mm über eine Steckverschraubung
an die Druckluftversorgung angeschlossen. Ebenso wird die Verbindung zwischen Druckregler und Druckmechanik über
einen Pneumatik-schlauch Ø 8 mm hergestellt.
•
Druckregler so nah als möglich an Druckmechanik platzieren.
•
Druckregler darf nur in Pfeilrichtung betrieben werden (auf der Unterseite aufgedruckt). Pfeilrichtung zeigt den Weg der
strömenden Luft an.
•
Pneumatikschlauch keinesfalls abknicken.
•
Das Kürzen des Pneumatikschlauchs muss mit einem sauberen, rechtwinkligen Schnitt ohne Quetschen des Rohres
erfolgen. Gegebenenfalls Spezialwerkzeug verwenden (erhältlich im Fachhandel für Pneumatikbedarf).
•
Auf eine möglichst kurze Länge der 8 mm Pneumatikschläuche achten.

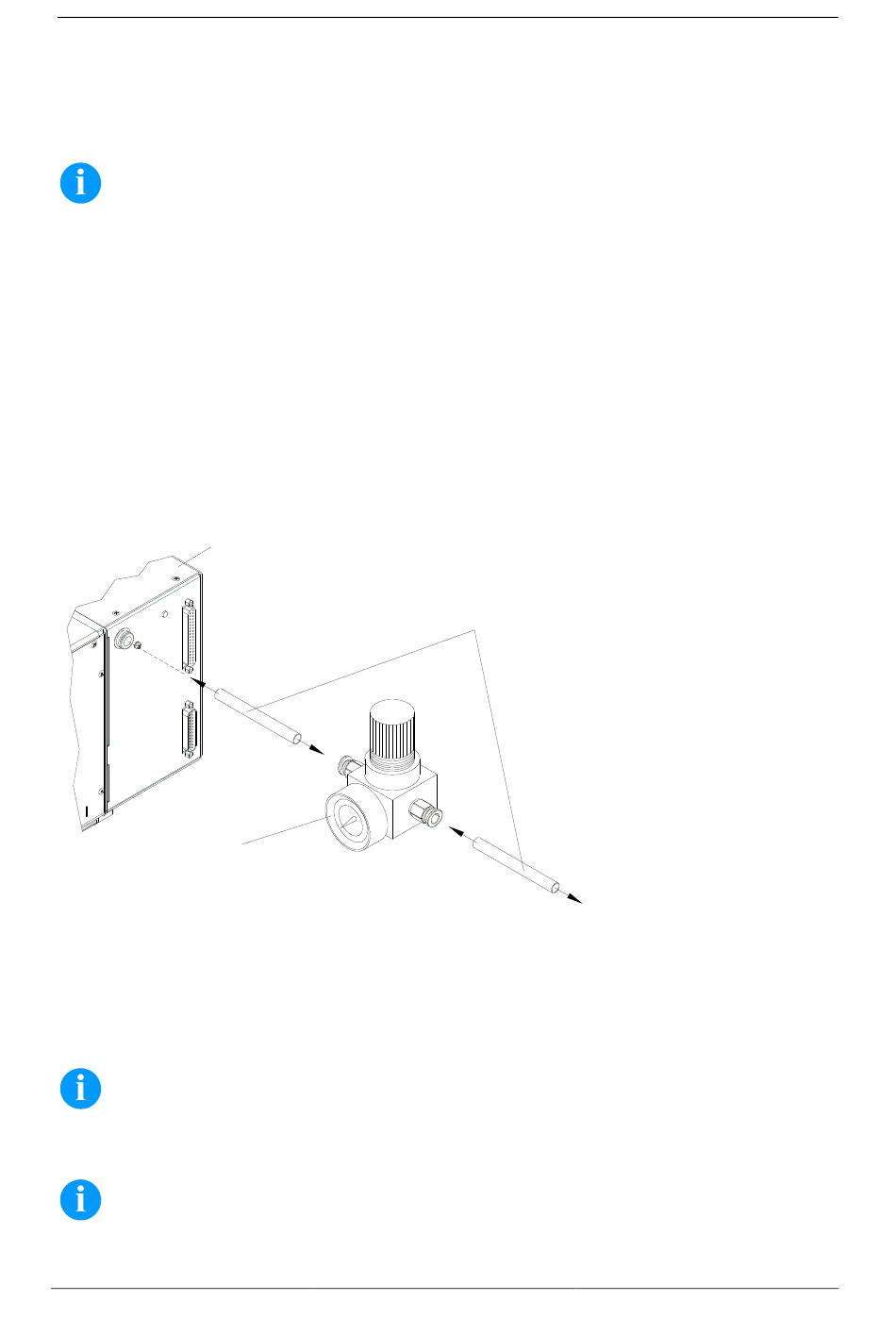

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Montage der Schutzhaube für die Ansteuerelektronik IP65
HINWEIS!
Durch den Anbau der optionalen Schutzhaube wird für die Ansteuerelektronik die Schutzklasse IP65 nach
DIN EN 60529 erreicht.
HINWEIS!
Anleitung für die Montage der Schutzhaube finden Sie auf unserer Website www.carl-valentin.de.
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
