Benutzerinformation
MA508
Magnetband Messanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B. MA508-0023
3. Kurzbeschreibung

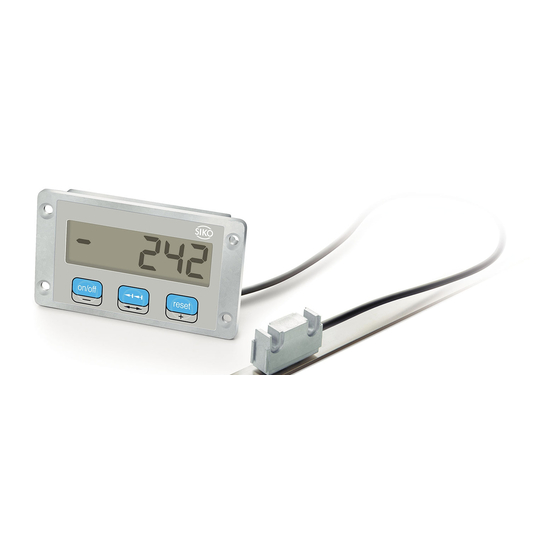

Die Messanzeige MA508 ist ein netzunabhängiges
Messsystem. Die integrierte Batterie garantiert
eine mehrjährige Betriebsdauer. Hierdurch wird
eine quasi absolute Weg- bzw. Winkelmessung
MA508 Datum 11.03.2008
Varianten-Nr.
Geräte-Typ
möglich. Als Maßstab dienen Magnetbänder bzw.
Magnetringe mit einer Pollänge von 5mm. Der
Positionswert wird mittels 5-stelligem LC-Display
angezeigt.
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggf. zusätzlich gegen schädliche Umwelteinflüsse,
wie z.B. Spritzwasser, Staub, Schläge, Temperatur
geschützt werden.
Achtung! Die Beeinflussung durch magnetische
Felder ist zu vermeiden. Insbesondere dürfen kei-
ne Magnetfelder (Haft- oder Dauermagnete) in di-
rekten Kontakt mit dem Magnetband geraten.
Folgende Punkte führen unverzüglich zum Verfall
der Garantie:
• Zerlegen der Messanzeige (soweit dies nicht
ausdrücklich in dieser Benutzerinformation be-
schrieben wird).
• Schläge auf das Gehäuse oder die Folientastatur,
da dadurch interne Elemente beschädigt werden
können.
• Unsachgemäße Befestigung der Messanzeige.
• Lagerung und Betrieb der Messanzeige außerhalb
der spezifizierten Umgebungsbedingungen.
4.1 Anbau der Messanzeige
• Das Gehäuse kann mittels 4 Montagebohrungen in
einem Schalttafelausschnitt befestigt werden.
für Gewinde M3

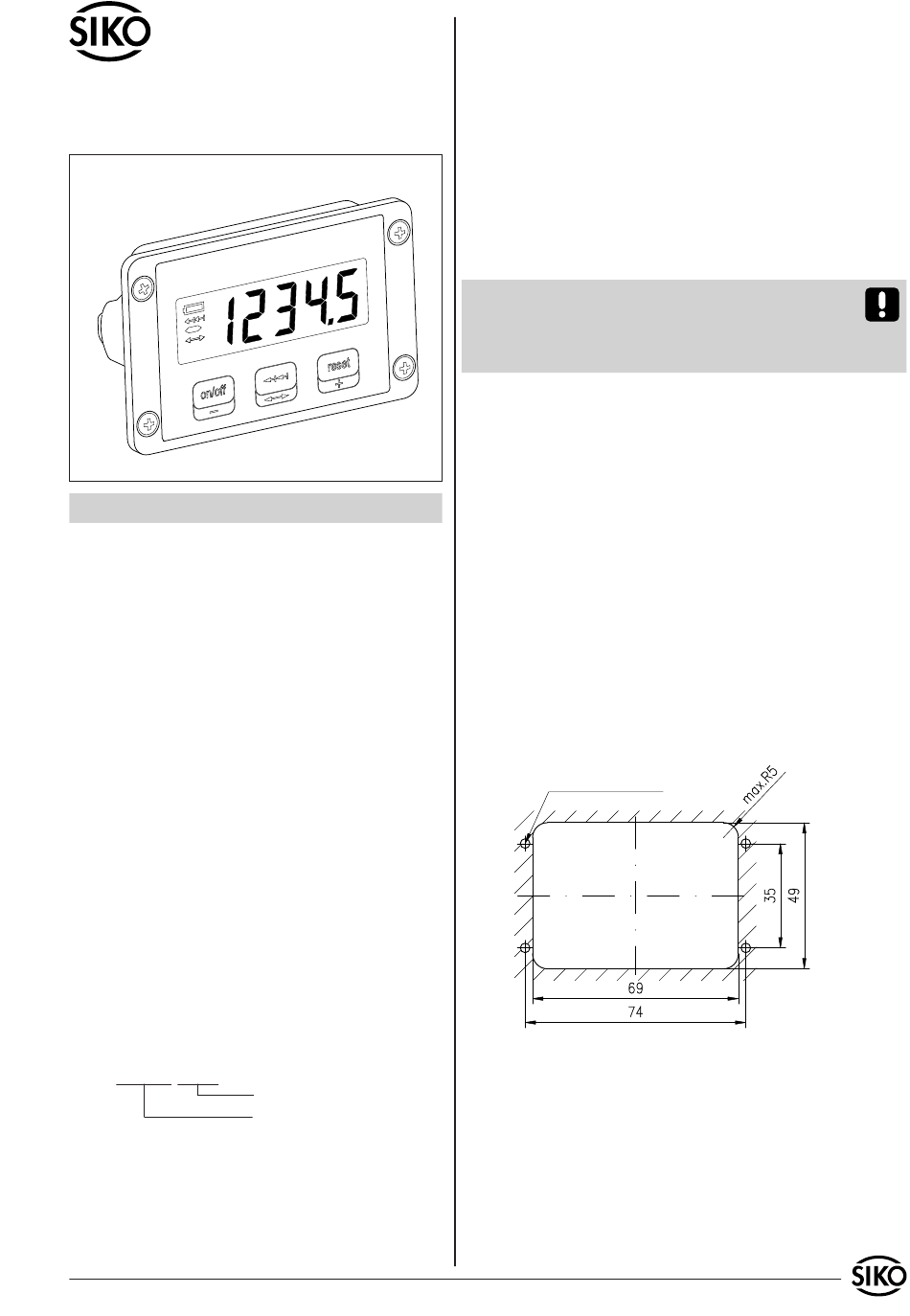

Abb. 1: Schalttafelausschnitt
4.2 Montage Magnetsensor:
• Die Abstandsmaße zwischen aktiver Sensorfläche
und Magnetband, sowie die Winkeltoleranzen sind
zu beachten. Diese müssen über die gesamte
Messstrecke eingehalten werden.
• Innerhalb der angegebenen Lageabweichungen
ist der Messfehler vernachlässigbar.
• Die Addition der Montagetoleranzen in allen
Art.Nr. 83093 Änd. Stand 77/08 1
