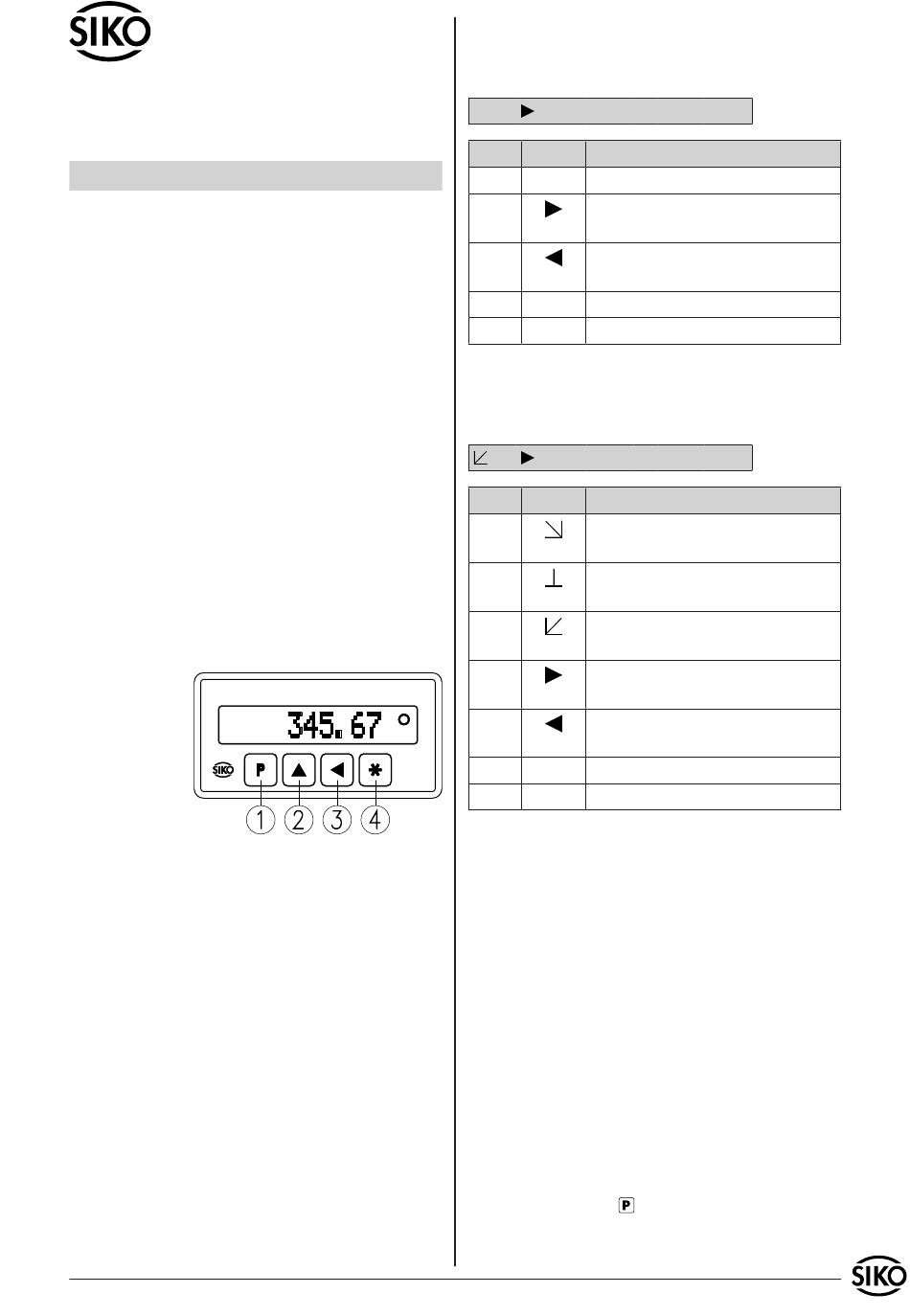

Beiblatt zur Benutzerinfor-
mation MA10/4
Software SW02
DEUTSCH
1. Kurzbeschreibung
In Kombination mit einem Inkremental-/SSI-Geber be-
steht bei der MA10/4 SW02 die Möglichkeit, Winkel in
drei Auflösungsbereichen zu messen (1°; 0.1°; 0.01°).
Nach Erreichen des jeweils höchsten Wertes, z.B. 359
(programmierbarer Modulowert), springt die Anzeige
auf 0. Bei entgegengesetzter Drehrichtung des Gebers
gibt es einen Sprung von 0 zurück auf 359.
Weiterhin kann die MA10/4 SW02 als Winkelanzeige
für Gehrungssägen verwendet werden. Bei Schwen-
kung des Sägeblatts nimmt der Messert zu beiden
Seiten von 90° ausgehend Richtung 0° ab.
2. Tastenfunktionen
Die Bedienung und Programmierung der Anzeige
erfolgt mit den vier frontseitigen Folientasten. Die
Tasten können je nach Betriebsart weitere Funkti-
onen besitzen (siehe 'Programmiermodus' und 'Ein-
gabemodus'). Die Betätigung erfolgt einzeln oder
gemeinsam (je zwei) und zeitabhängig.
1.
Programmiertaste
2.
Auswahltaste 'Wert'
3.
Auswahltaste 'Stelle'
4.
Speichertaste
Abb. 1: Tastenfunktionen
Betriebsarten
Es gibt zwei Betriebsarten:
2.1 Programmiermodus: Einmalige Einrichtung
der Anzeige auf die Anwendung.
2.2 Eingabemodus: Funktionen, die während der
normalen Anwendung benötigt werden.
3. Displaybeschreibung
Die MA10/4 verfügt über ein hinterleuchtetes 12
stelliges LC-Display. Die Darstellung sowie die Be-
deutung einzelner Symbole wird in den folgenden
Tabellen erläutert. Abhängig von der Anwendungs-
art (Modulo oder 0-90-0) unterscheidet sich die
Darstellung.
SW02-MA10/4
Datum 11.09.2008
3.1 Anzeigemodus Modulo
Anzeige befindet sich im Eingabemodus.
1
2
3
4
5
6
7
R
1
5
9
Stelle Symbol Beschreibung
1
R
Kettenmaß aktiv
3
Oberer Grenzwert überschritten
(nur bei Option Schaltausgang)
3
Unterer Grenzwert unterschritten
(nur bei Option Schaltausgang)
5-10
Messwert
12
Maßeinheit (programmierbar)
3.2 Anzeigemodus 0-90-0
Anzeige befindet sich im Eingabemodus.
1
2
3
4
5
6
7
3
5
Stelle Symbol Beschreibung
1
Positionswert befindet sich im
Quadranten 0
1
Positionswert befindet sich bei
90°
1
Positionswert befindet sich im
Quadranten 1 (Symbol blinkt)
3
Oberer Grenzwert überschritten
(nur bei Option Schaltausgang)
3
Unterer Grenzwert unterschritten
(nur bei Option Schaltausgang)
4-10
Positionswert
12
Maßeinheit (programmierbar)
4. Programmiermodus
Die Anzeige wird ab Werk mit einer Standardeinstel-
lung ausgeliefert. Die Programmierung der Anzei-
ge erfolgt üblicherweise nur einmal bei der ersten
Inbetriebnahme und Einrichtung der Anzeige bzw.
Anwendung. Die Parameter können jederzeit geän-
dert oder kontrolliert werden. Die gewählten Werte
werden nichtflüchtig gespeichert. Eine genaue Be-
zeichnung sowie eine Beschreibung zur Funktion
und Auswahl der programmierbaren Werte ist unter
Kapitel 5 'Parameterbeschreibung' enthalten.
Parameter ändern
Zur Änderung und Programmierung muss in den
Programmiermodus geschaltet werden.
Eintritt in den Programmiermodus:
Betätigen der Taste
lung) oder entsprechend der Einstellung im Menü-
punkt 'P-Taste'.
Art.Nr. 82461
8
9 10 11 12 Stelle
.
9
° Winkelwert
8
9 10 11 12 Stelle
.
9
0
° Winkelwert
für mind. 5s (Werkseinstel-
Änd. Stand 324/08
1
