Siko DE10P User Information

Benutzerinformation
DE10P
Digitale Positionsanzeige
DEUTSCH
Gerätedarstellungen sind exemplarisch und gültig
für alle Bauformen, sofern nicht gesondert be-
schrieben.
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B. DE10P-0023
DE10P Datum 12.04.2012
Varianten-Nr.
Geräte-Typ
3. Kurzbeschreibung
Das DE10P ist eine absolute, elektronische Posi-
tionsanzeige. Die Anzeige in Hohlwellenbauform
dient zur direkten Ablesung von Positionswerten
an Verstellspindeln oder zur Winkelmessung über
einen Drehpunkt.
Durch höhere Auflösung und Genauigkeit, ein güns-
tigeres Drehzahlverhalten, sowie weiteren Funkti-
onen ist sie mechanischen Positionsanzeigen weit
überlegen.
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Das System
muss ggf. zusätzlich gegen schädliche Umweltein-
flüsse, wie z.B. Spritzwasser, Staub, Schläge, Tem-
peratur geschützt werden.
• Zwischen Welle und der Wellenaufnahme des DE10P
ist ein Schiebesitz vorzusehen.
• Es ist auf einen geringen Wellen- bzw. Winkelversatz
zu achten. Verspannungen sind zu vermeiden.
Verspannungen führen zu erhöhter Lagerbela-
stung, unzulässiger Erwärmung und kürzerer
Lebensdauer.
• Insbesondere bei Verwendung der Drehmomen-
tabstützung Form A ist darauf zu achten, dass
das Gerät bei der Montage nicht durch Verkanten
verspannt montiert wird. Dies ist bei der Wahl des
Bohr-ø zu beachten.
• Schläge auf das Gerät sind zu vermeiden.
Drehmomentabstützung Form A: Stift-ø 6 h9

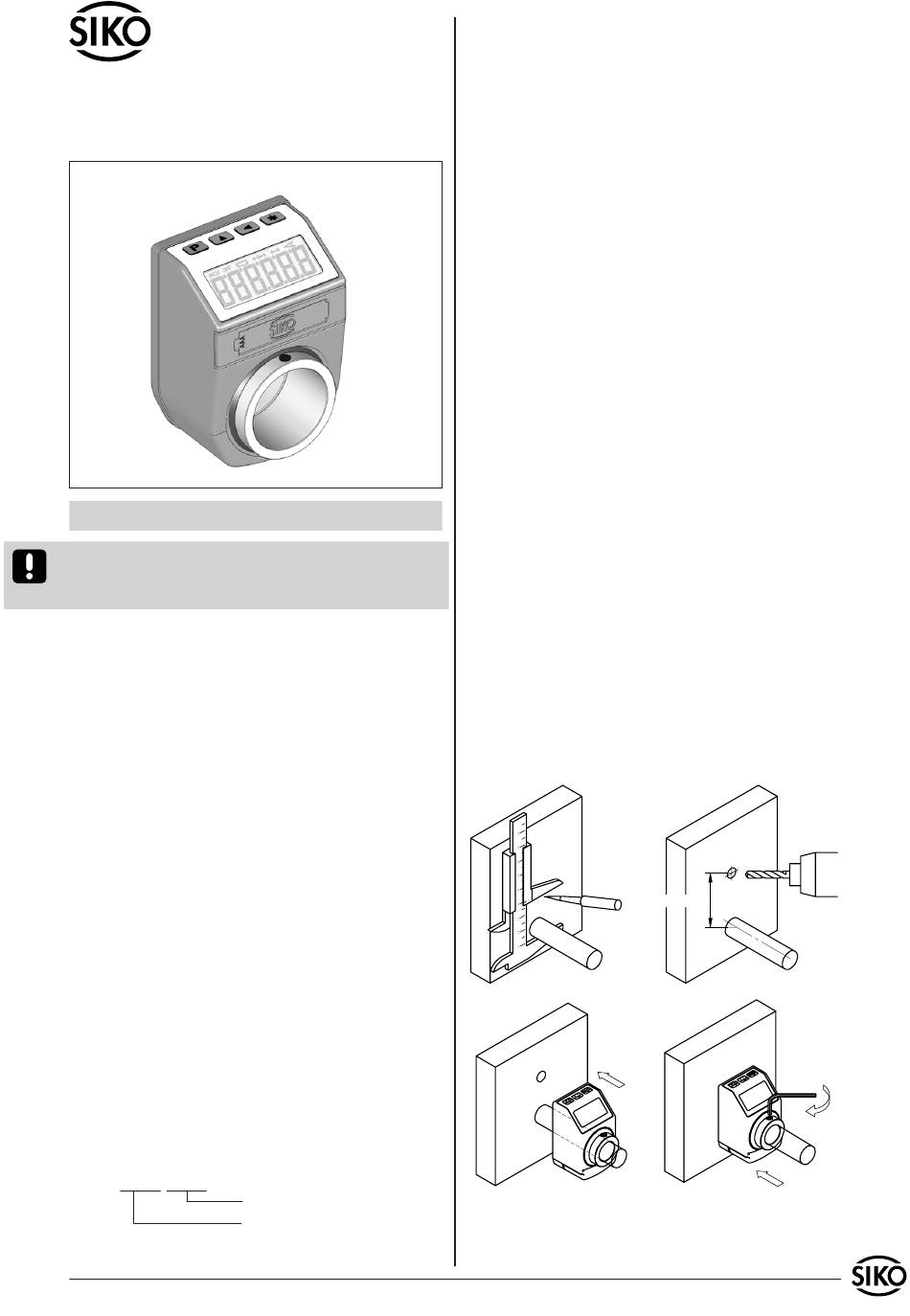

Abb. 1: Montagehinweise
Art.Nr. 85747
30(DE10P)
Änd. Stand 139/12 1
