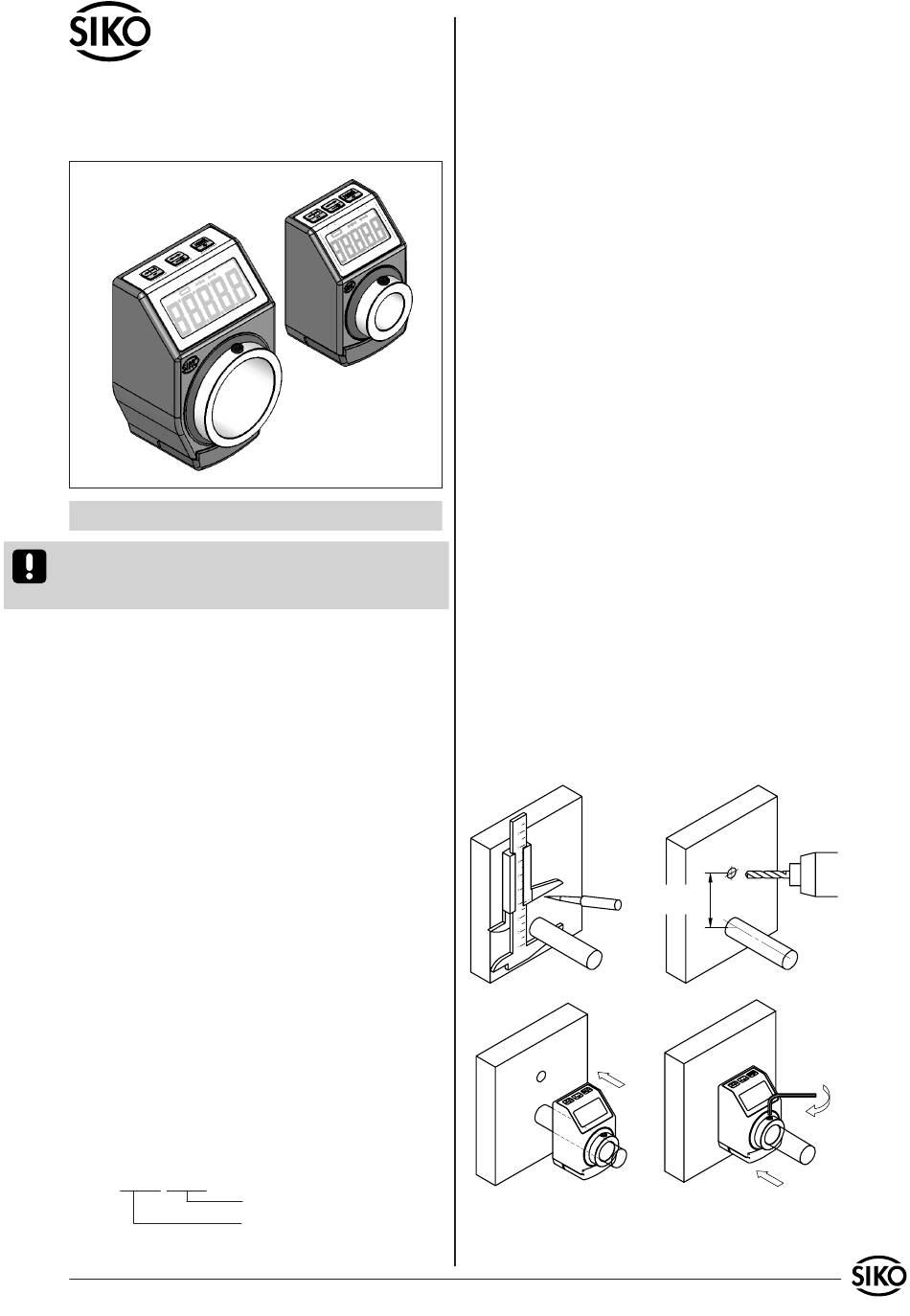

Benutzerinformation
DE04; DE10

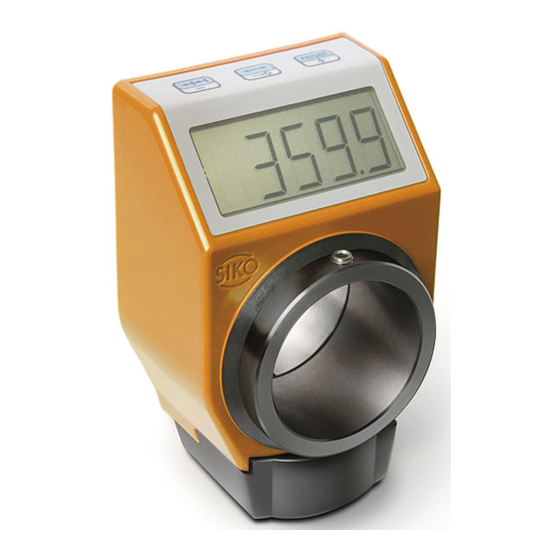

Digitale Positionsanzeige
DE10
DEUTSCH
Gerätedarstellungen sind exemplarisch und gültig
für alle Bauformen, sofern nicht gesondert be-
schrieben.
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B. DE04-0023
DE04; DE10
Datum 12.02.2010
DE04
Varianten-Nr.
Geräte-Typ
3. Kurzbeschreibung
Das DE04 und das DE10 sind absolute, elektronische
Positionsanzeigen. Die werkseitig vorprogram-
mierten Anzeigen in Hohlwellenbauform dienen
zur direkten Ablesung von Positionswerten an Ver-
stellspindeln.
Durch höhere Auflösung und Genauigkeit, ein güns-
tigeres Drehzahlverhalten, sowie weitere Funkti-
onen sind sie mechanischen Digitalanzeigen weit
überlegen.
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Das System
muss ggf. zusätzlich gegen schädliche Umweltein-
flüsse, wie z.B. Spritzwasser, Staub, Schläge, Tem-
peratur geschützt werden.
• Zwischen Welle und DE04; DE10 ist ein Schiebesitz
vorzusehen.
• Es ist auf einen geringen Wellen- bzw. Winkelversatz
zu achten. Verspannungen sind zu vermeiden.
Verspannungen führen zu erhöhter Lagerbela-
stung, unzulässiger Erwärmung und kürzerer
Lebensdauer.
• Insbesondere bei Verwendung der Drehmomen-
tabstützung Form A ist darauf zu achten, dass
das Gerät bei der Montage nicht durch Verkanten
verspannt montiert wird. Dies ist bei der Wahl des
Bohr-ø zu beachten.
• Schläge auf das Gerät sind zu vermeiden.
Drehmomentabstützung Form A: Stift-ø 6 h9
Form B: Bohr-ø 10 +0.8
Abb. 1: Montagehinweise
Art.Nr. 84260
22(DE04)
30(DE10)
Änd. Stand 45/10
