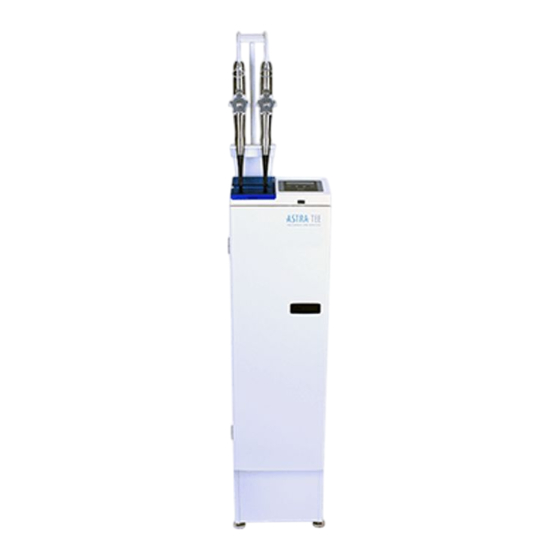

Transesophageal probe reprocessor
Hide thumbs Also See for Astra Tee:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Transesophageal Probe Reprocessor
Installation Manual
Manufactured by:
CIVCO Medical Solutions
102 First Street South
Kalona, IA 52247 USA
Copyright © 2020 All Rights Reserved.
319.248.6757 / 800.445.6741
ASTRA TEE is a registered trademark of CIVCO Medical Solutions.
All other trademarks are property of their respective owners.
WWW.CIVCO.COM
Printed in the USA.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Astra Tee and is the answer not in the manual?

Questions and answers

Related Manuals for Civco Astra Tee

Summary of Contents for Civco Astra Tee

  • Page 1 102 First Street South Kalona, IA 52247 USA Copyright © 2020 All Rights Reserved. 319.248.6757 / 800.445.6741 ASTRA TEE is a registered trademark of CIVCO Medical Solutions. All other trademarks are property of their respective owners. WWW.CIVCO.COM Printed in the USA.

  • Page 2: Table Of Contents

    SECTION 5: INSTALLATION A. TYPICAL INSTALLATION B. MOUNTING THE UNIT WALL BRACKET C. MOUNTING PROBE CONNECTOR HOLDERS D. PLUMBING INSTALLATION E. WATER SUPPLY CONNECTION F. DRAIN CONNECTION G. ELECTRICAL CONNECTION SECTION 6: INSTALLATION CHECKLIST SECTION 7: ASTRA TEE INSTALLATION SCHEMATIC/REQUIREMENTS M0067_G...

  • Page 3: Section 1: Installation Manual

    ASTRA TEE system. Installing the ASTRA TEE system does not require specialized training. Contact CIVCO Medical Solutions with any questions or comments regarding the information contained in this manual at (800) 445-6741 or via email at info@civco.com.

  • Page 4: Section 3: Site Requirements & Specifications

    ASTRA TEE® Installation Manual SECTION 3: SITE REQUIREMENTS & SPECIFICATIONS Actual Size (ASTRA TEE): Width: 12.0 inches (30.5 cm) Depth: 14.0 inches (35.6 cm) Height: 65.0 inches (165 cm) Weight: 73 lbs. (33.1 kg) Minimum Clearances Required: Front: 12.0 inches (30.5 cm) Left: 12.0 inches (30.5 cm)

  • Page 5: Section 4: Parts Required

    610-1045 *Ensure all parts are available prior to attempting installation. If there are any damaged or missing parts, please call Customer Service at CIVCO Medical Solutions (800) 445-6741. Required Parts - NOT supplied by CIVCO Medical Solutions Inlet water shut-off valve 3/8 inch (0.95 cm) NPT(F)

  • Page 6: Section 5: Installation

    The ASTRA TEE is a floor standing unit which requires a potable water supply, waste drain, and GFCI electrical connection all within 8 ft (2.4 m) of the installation location. The ASTRA TEE device is required to be mounted to the wall using a supplied wall bracket.
  • Page 7 ASTRA TEE® Installation Manual The device is supplied with 10 ft. (3.05 m) of 3/8 inch (0.95 cm) drain and water inlet hoses and connectors, and a 10 ft. (3.05 m) removable hospital grade power cord. Use of the supplied power cord is required to maintain proper grounding and safe operation of the device.

  • Page 8: Mounting The Unit Wall Bracket

    B. MOUNTING THE UNIT WALL BRACKET The ASTRA TEE requires clear wall space of 24 inches (61 cm) wide and 67 inches (170.2 cm) high. A wall bracket is shipped with the unit to hold the unit securely against the wall for added safety. Refer to Figure 2 for mounting location of the bracket.

  • Page 9: Water Supply Connection

    ASTRA TEE® Installation Manual E. WATER SUPPLY CONNECTION Prior to installation of Water Supply Tubing Assembly, ensure tubing labeled NOTE: WATER is used for the water connection. (See Figure 4) Incorrect installation of tubing may damage the ASTRA. The device is designed to accommodate a cold potable water supply. Cut the supplied water inlet hose to the desired length and add the supplied 3/8 inch (0.95 cm) male hose barb (A6041-01) and hose clamp (A6132-01).

  • Page 10: Electrical Connection

    NOTE: Do not attempt to use device - water and air filters have not yet been installed. Once complete, device is ready for in-service. Turn off power. Fill out attached checklist and return to CIVCO Medical Solutions. M0067_G...

  • Page 11: Section 6: Installation Checklist

    Once the plumbing, electrical and mounting connections have been installed, a photograph of the installation should be taken, a list of probe models to be used with the ASTRA TEE compiled and the following completed checklist should be emailed to CIVCO Medical Solutions.
  • Page 13 102 First Street South Kalona, IA 52247 USA Copyright © 2020 All Rights Reserved. 319.248.6757 / 800.445.6741 ASTRA TEE is a registered trademark of CIVCO Medical Solutions. All other trademarks are property of their respective owners. WWW.CIVCO.COM Printed in the USA.
  • Page 14 C. MONTAGE DES SUPPORTS DE CONNECTEURS DE SONDES D. INSTALLATION DE PLOMBERIE E. RACCORDEMENT À L’ALIMENTATION EN EAU F. RACCORDEMENT AU RÉSEAU D’ÉVACUATION G. RACCORDEMENT ÉLECTRIQUE SECTION 6: LISTE DE CONTRÔLE DE L'INSTALLATION SECTION 7: ASTRA TEE SCHÉMA D'INSTALLATION/EXIGENCES M0067_G...

  • Page 15: Section 1: Manuel D'installation

    Cette installation nécessite la présence d’une plomberie et d’une alimentation électrique appropriées avant le raccord au système ASTRA TEE. L’installation du système ASTRA TEE ne nécessite pas de formation spécialisée. Contactez CIVCO Medical Solutions pour toute question ou tout commentaire concernant les informations contenues dans ce manuel au (800) 445-6741 ou par courriel à...

  • Page 16: Section 3: Exigences Et Spécifications Du Site

    Manuel d'installation ASTRA TEE® SECTION 3: EXIGENCES ET SPÉCIFICATIONS DU SITE Taille réelle (ASTRA TEE): Largeur: 30,5 cm (12,0 po) Profondeur: 35,6 cm (14,0 po) Hauteur: 165 cm (65 po) Poids: 33,1 kg (73 lb) Dégagement minimal requis: Avant: 30,5 cm (12,0 po)

  • Page 17: Section 4: Pièces Requises

    Manuel d'installation ASTRA TEE® SECTION 4: PIÈCES REQUISES À la réception de l’appareil ASTRA TEE, il faut le déballer sur le lieu d’installation, confirmer le contenu, et effectuer l’installation avant de la mise en service. L’appareil TEE doit être testé selon les exigences de votre hôpital en AVERTISSEMENT: matière de test de dispersion électrique avant d’être utilisé.

  • Page 18: Section 5: Installation

    A. INSTALLATION TYPIQUE L’ASTRA TEE est une unité sur pied qui nécessite une alimentation en eau potable, un drain d’évacuation et un branchement électrique DDFT, le tout à moins de 2,4 mètres (8 pi) de l’endroit où elle est installé. L’unité ASTRA TEE doit être fixée au mur à...
  • Page 19 Manuel d'installation ASTRA TEE® L’appareil est fourni avec des tuyaux flexibles de 3,05 m (10 pi) de 0,95 cm (3/8 de pouce) avec raccords pour l’évacuation et l’entrée d’eau ainsi qu’avec un cordon d’alimentation amovible de qualité hôpital. de 3,05 m (10 pi).

  • Page 20: Montage Du Support Mural De L'unité

    B. MONTAGE DU SUPPORT MURAL DE L’UNITÉ L’ASTRA TEE nécessite un espace libre sur le mur de 61 cm (24 po) de large et de 170,2 cm (67 po) de haut. Un support mural est expédié avec l’unité pour la maintenir solidement contre le mur pour plus de sécurité. Reportez- vous à...

  • Page 21: Raccordement À L'alimentation En Eau

    Manuel d'installation ASTRA TEE® E. RACCORDEMENT À L’ALIMENTATION EN EAU Avant d’installer l’ensemble des tuyaux d’alimentation en eau, assurez-vous que les tuyaux étiquetés WATER (EAU) sont utilisés pour le raccordement à l’eau. REMARQUE : (Voir figure 4) Une installation incorrecte des tuyaux peut endommager l’ASTRA.

  • Page 22: Raccordement Électrique

    DDFT. Activez l’interrupteur d’alimentation éclairé en vert. Si l’interrupteur ne s’allume pas, assurez-vous que la prise DDFT a été réinitialisée. L’utilisation d’un cordon d’alimentation non fourni par CIVCO Medical AVERTISSEMENT: Solutions peut affecter la sécurité et la performance de cet appareil.

  • Page 23: Section 6: Liste De Contrôle De L'installation

    Une fois les raccords de plomberie, d’électricité et de fixation installés, il convient de prendre une photo de l’installation, de dresser une liste des modèles de sondes à utiliser avec l’ASTRA TEE, et d’envoyer par courriel la liste de contrôle suivante dûment remplie à CIVCO Medical Solutions.
