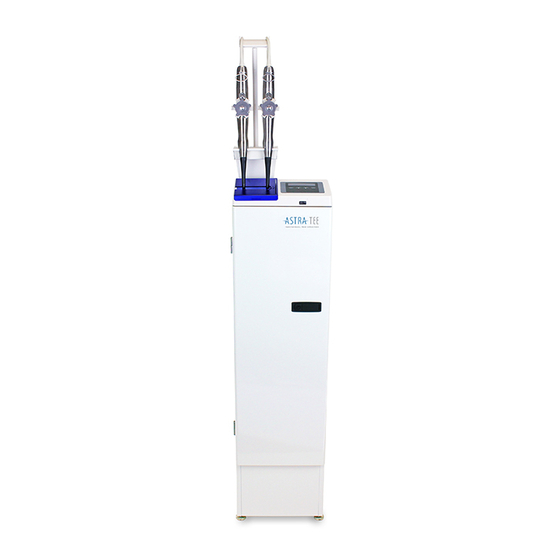

Transesophageal Probe Reprocessor

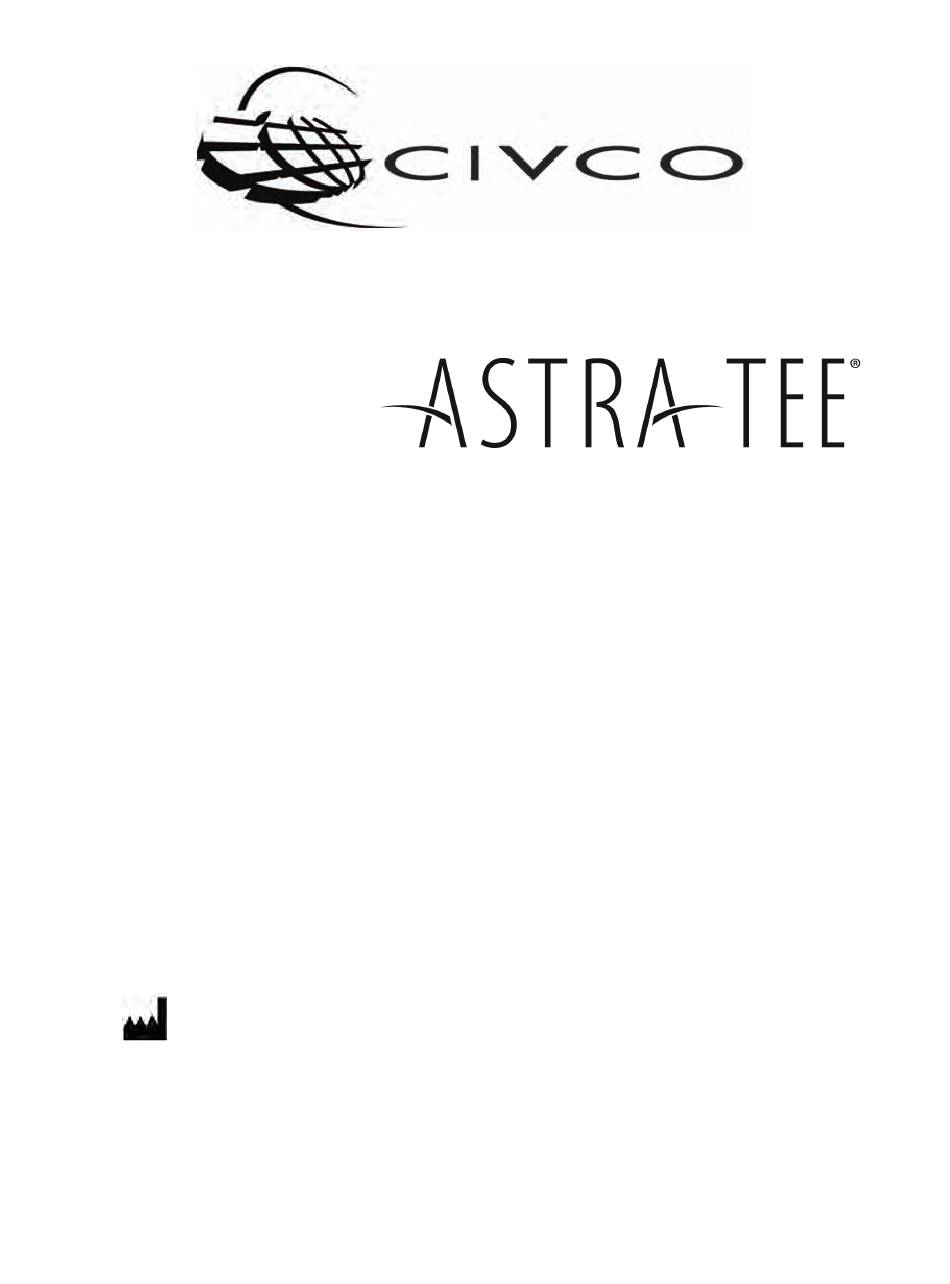

Operator's Manual
Manufactured by:
CIVCO Medical Solutions
102 First Street South
Kalona, IA 52247 USA
Copyright © 2020 All Rights Reserved.
319.248.6757 / 800.445.6741
ASTRA TEE and Glute-Out are registered trademarks of CIVCO Medical Solutions.
All other trademarks are property of their respective owners.
WWW.CIVCO.COM
Printed in the USA.
