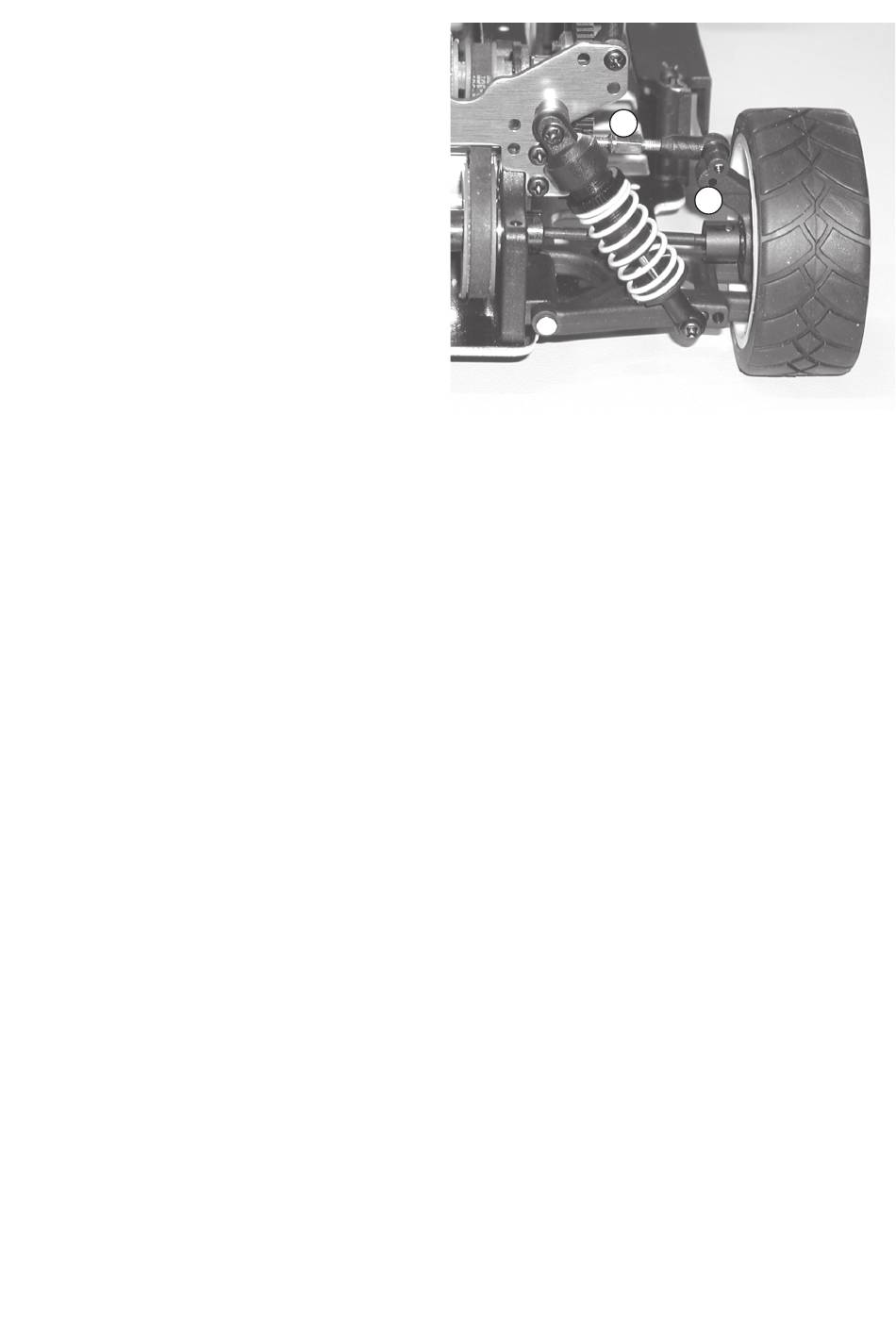

Régler le déport de roue sur l'essieu arrière :
Le réglage du déport de roue s'effectue, comme pour
l'essieu avant, en tournant le bras transversal supé-
rieur (A).
A
Comme le bras transversal supérieur a un filetage à
gauche et à droite, vous ne devez pas démonter le
B
bras transversal pour régler le déport de roue.
Plusieurs autres points de suspension (B) se trouvent
dans la fusée d'essieu pour le bras transversal supé-
rieur. En cas de débattement intérieur ou extérieur des
roues, le déport de roue varie en fonction de la posi-
tion de montage (ex. : déport de roue accru en cas de
débattement intérieur de la roue).
Figure 3
